Кабели монтажные с ПВХ изоляцией

Кабели с экранированными парами или тройками, без брони или с бронёй в виде оплётки из стальных проволок под оболочкой, соответственно.

Примечание:

Для взрывоопасных зон при использовании взрывозащиты вида «искробезопасная электрическая цепь „i „“ (кроме кабелей марок КВВ, КВВБ) после сечения токопроводящей жилы добавляется строчная латинская буква „i“; с экранированными парами или тройками в маркоразмере после цифры, означающей тип скрутки в пару или тройку, добавляется строчная буква „э“; с оболочкой по экранированным парам или тройкам в маркоразмере после строчной буквы „э“ добавляется прописная буква „В“; при применении жилы из медной лужёной проволоки после сечения токопроводящей жилы через пробел добавляется прописная буква «Л“.

Применение:

Кабели с неэкранированными жилами, с неэкранированными парами или тройками в общем экране, без брони или с бронёй в виде оплётки из стальных проволок, под оболочкой, соответственно.

Примечание:

Для взрывоопасных зон при использовании взрывозащиты вида „искробезопасная электрическая цепь „i““ (кроме кабелей марок КВВ, КВВБ) после сечения токопроводящей жилы добавляется строчная латинская буква „i“; с экранированными парами или тройками в маркоразмере после цифры, означающей тип скрутки в пару или тройку, добавляется строчная буква „э“; с оболочкой по экранированным парам или тройкам в маркоразмере после строчной буквы „э“ добавляется прописная буква «В»; при применении жилы из медной лужёной проволоки после сечения токопроводящей жилы через пробел добавляется прописная буква «Л».

Применение:

Кабели предназначены для присоединения к стационарным электрическим приборам, аппаратам, удалённым измерительным датчикам и исполнительным устройствам, сборкам электрических распределительных устройств с номинальным переменным напряжением не более 660 В переменного тока частотой не более 400 Гц или постоянным напряжением не более 1000 В в невзрывоопасных, пожароопасных и взрывоопасных зонах классов 0, 1, 2, 20, 21, 22.

Кабели всех марок и исполнений (кроме неэкранированных) применяются для прокладки кабельных линий во взрывоопасных зонах при использовании взрывозащиты вида «искробезопасная электрическая цепь „i“» по ГОСТ Р МЭК 60079-11-2010 с номинальным напряжением не более 375 В переменного тока частотой не более 400 Гц или постоянным напряжением не более 550 В.

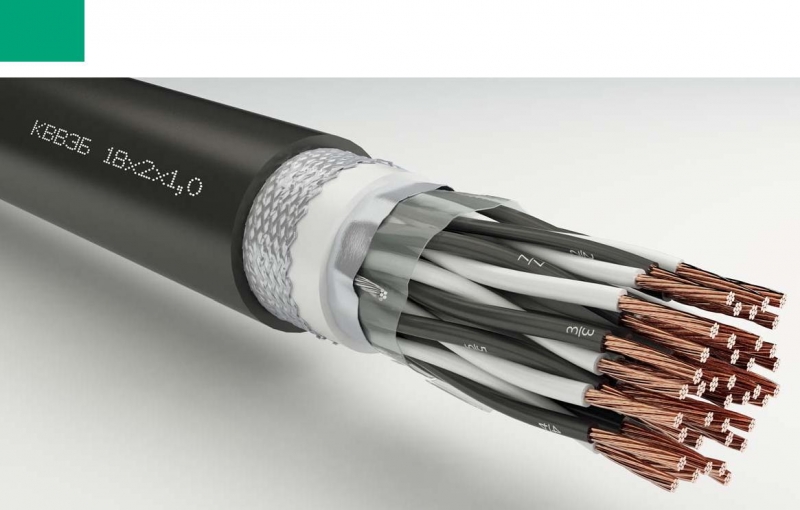

Конструкция:

1. Токопроводящие жилы из мягкой медной проволоки, соответствуют классу 3 для сечений 0,75; 1,0; 1,5 и 2,5 мм² и классу 4 для сечения 4,0 мм² по ГОСТ 22483-77.

1. Изоляция из теплостойкого (105 ˚С) ПВХ пластиката.

2. Скрутка жил в пары или тройки (для кабелей парного и троечного исполнения).

3. Дренажная жила, состоящая из скрученных медных лужёных проволок.

4. Экран пары или тройки в виде обмотки алюмолавсановой лентой (для марок КВЭВ, КВЭВБ, КВЭВЭ, КВЭВЭБ).

5. Обмотка лентами из полимерной плёнки.

6. Скрутка в сердечник изолированных жил, экранированных или неэкранированных пар, троек в оболочке или без.

7. Дренажная жила, состоящая из скрученных медных лужёных проволок.

8. Общий экран в виде обмотки алюмолавсановой лентой (для марок КВВЭ, КВВЭБ, КВЭВЭ, КВЭВЭБ).

9. Заполнитель из термопластичного материала на основе ПВХ пластиката.

10. Броня в виде оплётки из стальных оцинкованных проволок (для марок КВВБ, КВВЭБ, КВЭВБ, КВЭВЭБ).

11. Оболочка из теплостойкого (105 ˚С) ПВХ пластиката чёрного цвета.

Эксплуатационные характеристики и пожарная безопасность:

• Вид климатического исполнения – УХЛ, Т; категории размещения – 1, 2, 3, 4 по ГОСТ 15150-69.

• Рабочая температура окружающей среды от -50 ˚С до +105 ˚С.

• Монтаж кабеля производится при температуре не ниже -15 ˚С.

• Относительная влажность воздуха при температуре +35±3 ˚С – 98%.

• Минимальный радиус изгиба для кабеля без брони – 6 D кабеля, с бронёй – 10 D кабеля.

• Кабели соответствуют требованиям Технического регламента о требованиях пожарной безопасности (Федеральный закон от 22.07.2008 г. №    123Ф3).

• Кабели не распространяют горение при одиночной прокладке в соответствии с ГОСТ Р МЭК 60332-1-2-2007.

• Строительная длина кабелей не менее 150 м.

• Срок службы не менее 25 лет.

Технические характеристики:

• Электрическое сопротивление токопроводящих жил постоянному току, пересчитанное на 1 км длины и температуру 20 ˚С, не более, для сечений, указанных в таблице:

• Электрическое сопротивление изоляции, пересчитанное на 1 км длины и температуру 20 ˚С, должно соответствовать МЭК 60092-351 (2004) и быть не менее 36,7 МОм (100 МОм на длине 1000 футов при температуре 20 ˚С).

• Испытательное напряжение переменного тока частотой 50 Гц: жила/жила – 2000 В; жила/экран – 1500 В; экран/экран – 500 В.
