Не распространяющие горение, с низким дымо- и газовыделением, огнестойкие
КВВГЭнг(А)-FRLS
Производитель —
Оценка (средняя 4)
Область применения
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках при переменном напряжении 0,66 кВ частотой до 100 Гц. Кабели изготавливаются для общепромышленного применения...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — КВВГЭнг(А)-FRLS
Область применения
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках при переменном напряжении 0,66 кВ частотой до 100 Гц.
Кабели изготавливаются для общепромышленного применения и на атомных станциях вне гермозоны в системах АС класса 2 по классификации ОПБ 88/97 (ПНАЭ Г-01-011) при поставках на внутренний рынок и на экспорт, в том числе в страны с тропическим климатом

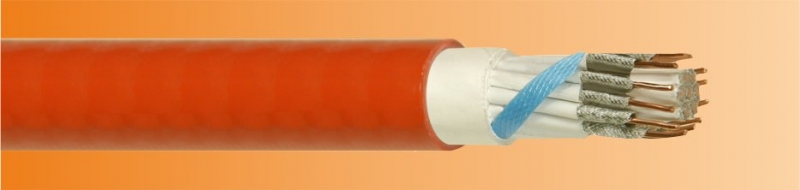

Конструкция
- Жила — медная проволока
- Термический барьер — две слюдосодержащие ленты
- Изоляция жил — ПВХ пластикат пониженной пожароопасности, с низким дымо- и газовыделением
- Внутренняя оболочка — ПВХ пластикат пониженной пожароопасности, с низким дымо- и газовыделением
- Экран — медная лента
- Наружная оболочка — ПВХ пластикат пониженной пожароопасности, с низким дымо- и газовыделением
Технические данные
| Номинальное напряжение, кВ | 0,66 |
| Диапазон температур эксплуатации, °С | -50 до +50 |
| Минимальная температура прокладки кабеля без предварительного подогрева, °С | минус 15 °С |
| Допустимый радиус изгиба при монтаже диаметров кабеля, не менее | 6 |
| Срок службы кабеля, лет | 30 |
| Климатическое исполнение | В, категории размещения 1-5 по ГОСТ 15150-69, кроме прокладки в почве |
| Гарантийный срок эксплуатации, лет | 3 |
| Кабели соответствуют требованиям | ТУ 16.К71-337-2004 |
Таблица размеров
| Число жил и сечение, м м²: | Номинальный наружный диаметр, мм | Расчетная масса, кг/км |
|---|---|---|
| 0,66 кВ | 0,66 кВ | |
| 4х0,75 | 13,0 | 284 |
| 5х0,75 | 14,0 | 329 |
| 7х0,75 | 15,0 | 379 |
| 10х0,75 | 18,8 | 586 |
| 14х0,75 | 20,1 | 678 |
| 19х0,75 | 22,2 | 821 |
| 27х0,75 | 26,4 | 1160 |
| 37х0,75 | 29,3 | 1430 |
| 52х0,75 | 34,5 | 1968 |
| 61х0,75 | 36,5 | 2206 |
| 4x1,0 | 13,3 | 305 |
| 5x1,0 | 14,4 | 355 |
| 7x1,0 | 15,4 | 412 |
| 10x1,0 | 19,4 | 637 |
| 14x1,0 | 20,8 | 743 |
| 19x1,0 | 22,9 | 904 |
| 27x1,0 | 27,4 | 1279 |
| 37x1,0 | 30,4 | 1585 |
| 52х1,0 | 35,8 | 2186 |
| 61х1 | 37,9 | 2456 |
| 3х1,5 | - | - |
| 4x1,5 | 13,9 | 344 |
| 5x1,5 | 15,0 | 402 |
| 7x1,5 | 16,2 | 472 |
| 10x1,5 | 20,4 | 731 |
| 14x1,5 | 21,9 | 861 |
| 19x1,5 | 24,6 | 1081 |
| 27x1,5 | 28,9 | 1499 |
| 37x1,5 | 32,1 | 1872 |
| 52х1,5 | 37,9 | 2590 |
| 61х1,5 | 40,1 | 2919 |
| 4x2,5 | 14,9 | 413 |
| 5x2,5 | 16,1 | 486 |
| 7x2,5 | 17,3 | 579 |
| 10x2,5 | 21,9 | 899 |
| 14x2,5 | 24,0 | 1098 |
| 19x2,5 | 26,5 | 1357 |
| 27x2,5 | 31,3 | 1895 |
| 37x2,5 | 35,3 | 2427 |
| 4x4 | 16,5 | 534 |
| 5,4 | - | - |
| 7x4 | 19,8 | 785 |
| 10x4 | 25,0 | 1220 |
| 4x6 | 17,7 | 650 |
| 5х6 | - | - |
| 7x6 | 21,2 | 971 |
| 10х6 | 27,0 | 1510 |
