Кабели симметричные парной скрутки для систем цифровой связи
LAN KC F/FTP 4 Cat7
Производитель —
Оценка (средняя 0)
Токопроводящая жила – медная однопроволочная 2. Изоляция – вспененный полиолефин 3. Индивидуальный экран пары – алюмополимерная лента 4. Сердечник – скрученные экранированные пары 5. Общий экран – алюмополимерная лента 6. Оболочка –...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — LAN KC F/FTP 4 Cat7

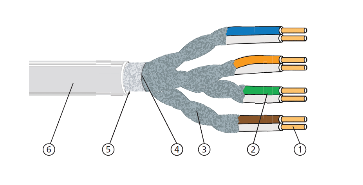

Токопроводящая жила – медная однопроволочная
2. Изоляция – вспененный полиолефин
3. Индивидуальный экран пары – алюмополимерная лента
4. Сердечник – скрученные экранированные пары
5. Общий экран – алюмополимерная лента
6. Оболочка – согласно индексу, см. таблицу
Для передачи сигналов частотой до 600 МГц в системах цифровой связи по ГОСТ Р 54429 и стандарту IEC 11801 предназначенные для стационарной прокладки при рабочем напряжении не более 145 В переменного тока частотой 50 Гц, в том числе для эксплуатации в технологических помещениях вне герметичной оболочки атомных станций класса 4 по классификации НП-001.
|
Передаточные характеристики при температуре 20°С |
Частота, МГц |
||||||||||
|
1,0 |
4,0 |
10,0 |
16,0 |
20,0 |
31,25 |
62,5 |
100 |
250 |
500 |
600 |
|
|
Номинальное волновое сопротивление, Ом |
100 |
||||||||||
|
Коэффициент затухания, дБ/100 м, не более |
2,0 |
3,7 |
5,9 |
7,4 |
8,3 |
10,4 |
14,9 |
19,0 |
31,0 |
45,3 |
50,1 |
|
Переходное затухание на ближнем конце (NEXT), дБ/100 м, не менее |
78,0 |
75,5 |
72,4 |
66,4 |
61,9 |
60,7 |
|||||
|
Переходное затухание суммарной мощности влияния на ближнем конце (PS NEXT), дБ/100 м, не менее |
75,0 |
72,5 |
69,4 |
63,4 |
58,9 |
57,7 |
|||||
|
Защищенность на дальнем конце (EL FEXT), дБ/100 м, не менее |
78,0 |
74,0 |
69,9 |
68,0 |
64,1 |
58,1 |
54,0 |
46,0 |
40,0 |
38,4 |
|
|
Защищенность от суммарной мощности влияния на дальнем конце (PS EL FEXT), дБ/100 м, не менее |
75,0 |
71,0 |
66,9 |
65,0 |
61,1 |
55,1 |
51,0 |
43,0 |
37,0 |
35,4 |
|
|
Затухание отражения (RL), дБ/100 м, не менее |
20,0 |
23,0 |
25,0 |
23,6 |
21,5 |
20,1 |
17,3 |
||||
Пожарные требования, эксплуатация и монтаж
|
Индекс |
|
РЕ |
нг(А)-HF |
|
Материал оболочки |
поливинилхлоридный пластикат |
светостаби-лизированный полиэтилен |
безгалогенный компаунд |
|
Требования пожарной безопасности |
|||
|
Класс по ГОСТ 31565 |
О1.8.2.5.4 |
О2.8.2.5.4 |
П1б.8.2.5.1 |
|
Тип прокладки |
одиночная |
- |
групповая (кат. А) |
|
Низкое дымо- и газовыделение |
- |
- |
+ |
|
Эксплуатация и монтаж |
|||
|
Уличная прокладка |
- |
+ |
- |
|
Температура монтажа |
0°С + 60°С |
||
|
Температура эксплуатации |
-40°С + 60°С |
-60°С + 60°С |
-40°С + 60°С |
|
Срок службы, лет |
15 |
||
|
Гарантийный срок, лет |
3 |
||
|
Цвет оболочки* |
серый |
черный |
серый/черный |
|
Климатическое исполнение УХЛ, категорий размещения 1, 2 по ГОСТ15150 для кабелей с индексом «РЕ», исполнение У, категорий 3, 4 – для остальных кабелей. |
|||
|
Минимальный радиус изгиба при монтаже не менее 10 диаметров кабеля. |
|||
* - возможно изготовление кабелей с оболочкой любого цвета за исключением кабелей с индексом «РЕ»
Конструктивные параметры кабеля LAN KC F/FTP Cat 7
|
Исполнение |
Число пар |
Диаметр кабеля, мм |
Масса кабеля, кг/км, с индексом |
Объем горючей массы, л/км |
||
|
|
PE |
нг(А)-HF |
||||
|
F/FTP 4 |
4 |
9,6 |
73,8 |
59,6 |
72,3 |
8,4 |
В таблице приведены номинальные значения параметров
|
Электрические характеристики |
Значение |
|
Электрическое сопротивление цепи постоянному току при температуре 20°С, Ом/100 м, не более |
18 |
|
Омическая асимметрия жил в рабочей паре кабеле на длине 100 м, %, не более |
2 |
|
Емкостная асимметрия пары относительно земли, пФ/100 м, при частоте 0,8 или 1 кГц, не более |
160 |
|
Электрическое сопротивление изоляции жил постоянному току, МОм×км, при температуре 20°С, не менее |
5000 |
