LAN KC нг(А)-HF U/UTP 2 Cat5e

Производитель — Российский производитель

Оценка (средняя 0)

Токопроводящая жила – медная однопроволочная 2. Изоляция – сплошной полиолефин 3. Сердечник – изолированные жилы скручены в пары 4. Оболочка – согласно индексу, см. таблицу Кабели предназначены для передачи сигналов частотой до 100 МГц...

Запросить консультацию

Заказать продукцию

Характеристики

Характеристики — LAN KC нг(А)-HF U/UTP 2 Cat5e

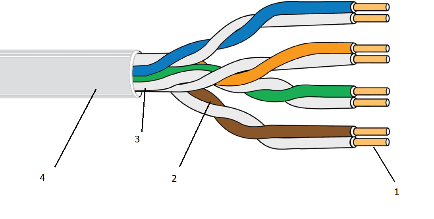

Токопроводящая жила – медная однопроволочная
2. Изоляция – сплошной полиолефин
3. Сердечник – изолированные жилы скручены в пары
4. Оболочка – согласно индексу, см. таблицу

Кабели предназначены для передачи сигналов частотой до 100 МГц в системах цифровой связи по ГОСТ Р 54429 и стандарту IEC 11801 предназначенные для стационарной прокладки при рабочем напряжении не более 145 В переменного тока частотой 50 Гц, в том числе для эксплуатации в технологических помещениях вне герметичной оболочки атомных станций класса 4 по классификации НП-001.

Передаточные характеристики при температуре 20°С	Частота, МГц
Передаточные характеристики при температуре 20°С	1,0	4,0	10,0	16,0	20,0	31,25	62,5	100
Номинальное волновое сопротивление, Ом	100
Коэффициент затухания, дБ/100 м, не более	2,1	4,1	6,5	8,3	9,3	11,7	17,0	22,0
Переходное затухание на ближнем конце (NEXT), дБ/100 м, не менее	65,3	56,3	50,3	47,3	45,8	42,9	38,4	35,3
Переходное затухание суммарной мощности влияния на ближнем конце (PS NEXT), дБ/100 м, не менее	62,3	53,3	47,3	44,2	42,8	39,9	35,4	32,3
Защищенность на дальнем конце (EL FEXT), дБ/100 м, не менее	64,0	52,0	44,0	39,9	38,0	34,1	28,1	24,0
Защищенность от суммарной мощности влияния на дальнем конце (PS EL FEXT), дБ/100 м, не менее	61,0	49,0	41,0	36,9	35,0	31,1	25,1	21,0
Затухание отражения (RL), дБ/100 м, не менее	20,0	23,0	25,0			23,6	21,5	20,1

Пожарные требования, эксплуатация и монтаж

Индекс		РЕ	нг(А)-HF
Материал оболочки	поливинилхлоридный пластикат	светостаби-лизированный полиэтилен	безгалогенный компаунд
Требования пожарной безопасности
Класс по ГОСТ 31565	О1.8.2.5.4	О2.8.2.5.4	П1б.8.2.5.1
Тип прокладки	одиночная	-	групповая (кат. А)
Низкое дымо- и газовыделение	-	-	+
Эксплуатация и монтаж
Уличная прокладка	-	+	-
Температура монтажа	0°С + 60°С
Температура эксплуатации	-40°С + 60°С	-60°С + 60°С	-40°С + 60°С
Срок службы, лет	15
Гарантийный срок, лет	3
Цвет оболочки^*	серый	черный	серый/черный
Климатическое исполнение УХЛ, категорий размещения 1, 2 по ГОСТ15150 для кабелей с индексом «РЕ», исполнение У, категорий 3, 4 – для остальных кабелей.
Минимальный радиус изгиба при монтаже не менее 10 диаметров кабеля.

^* - возможно изготовление кабелей с оболочкой любого цвета за исключением кабелей с индексом «РЕ»

Конструктивные параметры кабеля LAN KC U/UTP Cat 5e

Исполнение	Число пар	Диаметр кабеля, мм	Масса кабеля, кг/км, с индексом			Объем горючей массы, л/км
Исполнение	Число пар	Диаметр кабеля, мм		PE	нг(А)-HF	Объем горючей массы, л/км
U/UTP 2	2	4,1	20,1	15,6	19,6	2,4
U/UTP 4	4	5,3	33,3	27,4	32,7	3,6

В таблице приведены номинальные значения параметров

Электрические характеристики	Значение
Электрическое сопротивление цепи постоянному току при температуре 20°С, Ом/100 м, не более	18
Омическая асимметрия жил в рабочей паре кабеле на длине 100 м, %, не более	2
Емкостная асимметрия пары относительно земли, пФ/100 м, при частоте 0,8 или 1 кГц, не более	160
Электрическое сопротивление изоляции жил постоянному току, МОм×км, при температуре 20°С, не менее	5000
