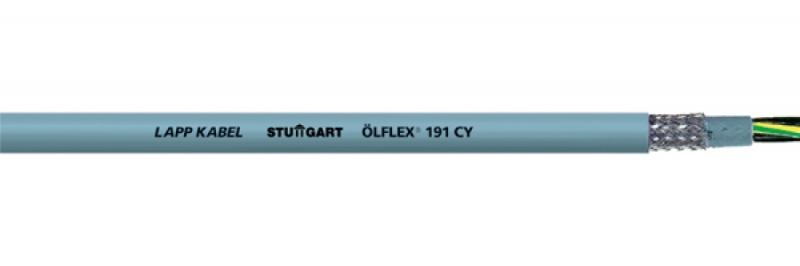

ÖLFLEX 191 CY
Производитель — Lappkabel
Оценка (средняя 3)
Экранированный кабель питания и управления с ПВХ изоляцией и оболочкой, цифровой кодировкой жил, с UL/CSA-одобрением. Технические характеристики Маркировка жил Чёрные жилы с белой цифровой маркировкой по VDE 0293 Разрешения...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — ÖLFLEX 191 CY
Экранированный кабель питания и управления с ПВХ изоляцией и оболочкой, цифровой кодировкой жил, с UL/CSA-одобрением.

Технические характеристики

Маркировка жил
Чёрные жилы с белой цифровой маркировкой по VDE 0293
Разрешения на применение
UL AWM Style 21098 CSA AWM I A/B II A/B
Удельное сопротивление изоляции
> 20 GOhm x cm
Конструкция жилы
Гибкие жилы по VDE 0295, кл. гибкости 5 / по IEC 60228 кл. 5
Минимальный радиус изгиба
ограниченная подвижность: 20 x D
неподвижная прокладка: 6 x D
Номинальное напряжение
HAR U0/U: 300/500 V
UL/CSA: 600 V
Испытательное напряжение
4000 V
Жила заземления
G = с жилой заземления, ж/з
X = без жилы заземления
Tемпературный диапазон
подвижная прокладка: HAR: -5 °C до +70 °C UL/CSA: -5 °C до +90 °C
неподвижная прокладка по HAR: -40 °C до +70 °C неподвижная прокладка по UL/CSA: -40 °C до +90 °C

Конструкция

  • Токопроводящие жилы из тонких медных проволок
  • ПВХ- изоляция жил
  • Внутренняя оболочка из ПВХ пластиката, серого цвета
  • Экран в виде оплётки из луженых медных проволок
  • Наружная оболочка из ПВХ пластиката, повышенной маслостойкости, цвет серый (RAL 7001)

Нормативы

  • Кабели по мультистандартам с метрическими сечениями жил в мм² или в AWG/kcmil. В таблице даны сечения в одной системе, соответствие этих сечений другой системе измерений можно посмотреть в таблице Т16 в приложении к каталогу.

Особенности

  • Не распространяют горение по IEC 60332-1-2 и UL 1581 §1061
  • Повышенная маслостойкость
  • Экран в виде оплётки с высокой плотностью, незначительное сопротивление связи (макс. 250 Ом/км при 30 МГц)
Артикул Наименование нар. Ø, мм Медь, кг/1000 Масса кг/км
3023436 ÖLFLEX 191 CY 3G0,5 8 46,9 122
3025753 ÖLFLEX 191 CY 4G0,5 8,5 47,4 130
0011230 ÖLFLEX 191 CY 2X0,75 8,1 38,4 102
0011231 ÖLFLEX 191 CY 3G0,75 8,5 47,2 115
0011232 ÖLFLEX 191 CY 4G0,75 9 55,8 131
0011233 ÖLFLEX 191 CY 5G0,75 9,9 66,4 155
0011234 ÖLFLEX 191 CY 7G0,75 10,5 85,9 187
0011235 ÖLFLEX 191 CY 12G0,75 14 145 312
0011236 ÖLFLEX 191 CY 18G0,75 16,1 198,3 413
0011237 ÖLFLEX 191 CY 25G0,75 18,9 261,5 548
0011202 ÖLFLEX 191 CY 2X1 8 48 126
0011180 ÖLFLEX 191 CY 3G1 8,8 55,8 122
0011181 ÖLFLEX 191 CY 4G1 9,6 80,8 157
0011182 ÖLFLEX 191 CY 5G1 10,1 89,4 183
0011183 ÖLFLEX 191 CY 7G1 10,7 99,9 207
0011184 ÖLFLEX 191 CY 12G1 14,6 175,7 342
0011185 ÖLFLEX 191 CY 18G1 16,5 241,7 472
0011186 ÖLFLEX 191 CY 25G1 19,2 341,7 648
0011302 ÖLFLEX 191 CY 2X1,5 8,9 64,7 156
0011187 ÖLFLEX 191 CY 3G1,5 9,3 89,1 166
0011188 ÖLFLEX 191 CY 4G1,5 10,1 96,6 191
0011189 ÖLFLEX 191 CY 5G1,5 11 111,2 222
0011190 ÖLFLEX 191 CY 7G1,5 12,1 145,2 270
0011191 ÖLFLEX 191 CY 12G1,5 16 257 464
0011192 ÖLFLEX 191 CY 18G1,5 18,8 382,8 679
Артикул Наименование нар. Ø, мм Медь, кг/1000 Масса кг/км
0011193 ÖLFLEX 191 CY 25G1,5 22,9 546,2 952
0011194 ÖLFLEX 191 CY 3G2,5 10,9 111,1 221
0011195 ÖLFLEX 191 CY 4G2,5 11,4 140,6 269
0011196 ÖLFLEX 191 CY 5G2,5 12,9 167,3 325
0011197 ÖLFLEX 191 CY 7G2,5 14,1 240 421
30010542 ÖLFLEX 191 CY 12G2,5 17,9 414,9 769
30010543 ÖLFLEX 191 CY 18G2,5 22 626,1 1102
30010544 ÖLFLEX 191 CY 4G4 13,6 236,7 462
30010545 ÖLFLEX 191 CY 5G4 14,9 277,8 535
30010546 ÖLFLEX 191 CY 7G4 16,2 393,4 735
30010548 ÖLFLEX 191 CY 4G6 15,8 317,1 574
3023130 ÖLFLEX 191 CY 5G6 17,3 413,7 737
30010547 ÖLFLEX 191 CY 7G6 18,8 563,8 950
3023131 ÖLFLEX 191 CY 4G10 19,5 550,4 946
30010639 ÖLFLEX 191 CY 4G16 24,7 819,1 1189
3023132 ÖLFLEX 191 CY 4G25 28,5 1165 1691,67
30010928 ÖLFLEX 191 CY 4G35 31,7 1683 2700
3026535 ÖLFLEX 191 CY 4G50 39,7 2342 3362
3025946 ÖLFLEX 191 CY 4G70 44,8 3229 4490
3025947 ÖLFLEX 191 CY 4G95 50 4010 5540
3026536 ÖLFLEX 191 CY 4G120 61,3 5012 6960

Купить ÖLFLEX 191 CY в регионе Ярославль.
