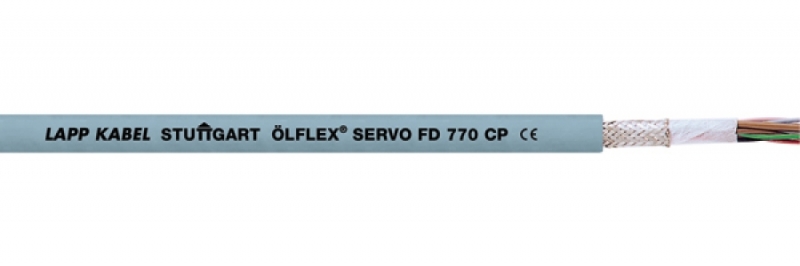

ÖLFLEX SERVO FD 770 CP

Производитель — Lappkabel

Оценка (средняя 4)

Сверхгибкие экранированные кабели для кодирующих устройств Технические характеристики Маркировка жил 0036 270 пары: красн/черн, корич/зел, сер/роз, син/фиол жилы: бел., корич. 0036 280 пары: бел/корич, зел/жел, сер/роз, син/красн, черн/фиол, сер-роз/красн-син...

Запросить консультацию

Заказать продукцию

Характеристики

Характеристики — ÖLFLEX SERVO FD 770 CP

Сверхгибкие экранированные кабели для кодирующих устройств

Технические характеристики

Маркировка жил: 0036 270 пары: красн/черн, корич/зел, сер/роз, син/фиол
жилы: бел., корич. 0036 280 пары: бел/корич, зел/жел, сер/роз, син/красн, черн/фиол, сер-роз/красн-син
жилы: бел, корич. 0036 275 жилы 0,14 мм²: бел, корич, зел, жел, сер, роз, син, красн, черн, фиол
жилы 0,5 мм²: бел, корич 0036 277 жилы 0,14 мм²: бел, корич,зел,жел,сер,роз,син,красн,черн,фиол
жилы: бел,корич,син,черн. 0036 642 пары 0,38 мм² красн-oранж, син-фиол, черн-корич, жел-зел, жилы 0,5 мм² черн/бел, красн/бел, син/бел, жел/бел.
0036 641 см/ 0036 26 0036 278 жилы: жилы 0,14 мм² DIN 47100 от серого: 0,5 мм²: бел, корич, зел, желтый 0036 281 пары: крас-черн, корич-зел, жел-фиол, сер-роз
жилы.: бел, син, бело-зел., корич.-зел. 0036 268 пары: зел-жел, крас-син, сер-роз
жилы: бел, корич. 0036 269: 0,14 мм² жел, зел, красн, оранж, черн, корич, сер, син, бел-черн, бел-жел. 0,22 мм²: корич-жел, зел-красн, зел-черн, корич-сер. 0,5 мм²: корич-красн, корич-син.

Соответствие стандартам: Жилы по VDE 0812/0281
Наружная оболочка по VDE 0250/0282

Удельное сопротивление изоляции: > 20 GOhm x cm

Конструкция жилы: Токопроводящие жилы из тончайших медных проволок по VDE 0295, кл. гибкости 6 / IEC 60228 кл. 6

Минимальный радиус изгиба: гибкого применения: 12 x D
неподвижная прокладка: 4 x D

Номинальное напряжение: 48 V AC
Рабочее пиковое напряжение: 350 В Uss (не для силовых цепей)

Испытательное напряжение: жила/жила — жила/экран 2000 — 1000 В

Tемпературный диапазон: подвижное применение: -40°C до + 75°C
неподвижная прокладка: -50°C до +80°C

Конструкция

Жилы из тончайших медных проволок, кл. гибкости 6
Изоляция жил на основе термопластичного эластомера
Жилы (пары) скручены
Обмотка лентой флиз
Экран в виде оплётки из лужёных медных проволок (* с подпуском контактной жилы)
Наружная оболочка из полиуретана, цвет серый (RAL 7001)

Нормативы

Для длины перемещения цепи до 100 м (гориз.)
При применении в буксируемых кабельных цепях: пожалуйста соблюдайте рекомендации по монтажу, таблица T3 в приложении к каталогу

Особенности

Выдерживают до 5 млн. циклов изгибов в буксируемых кабельных цепях
Износостойкие, стойкие к порезам
Маслостойкие
Не поддерживают горение по IEC 60332-1-2
Гибкие при низких температурах, до -40°C

Артикул	Наименование	нар. Ø, мм	Медь, кг/1000	Масса кг/км
0036270	ÖLFLEX SERVO FD 770 CP 4X2X0,25+2X1	8,9	72	122
0036280	ÖLFLEX SERVO FD 770 CP 6X2X0,25+2X0,5	10,3	87	152
0036275	ÖLFLEX SERVO FD 770 CP 10X0,14+2X0,5	7,7	39,3	82
0036277	ÖLFLEX SERVO FD 770 CP 10X0,14+4X0,5	8,1	51,1	97
0036278	ÖLFLEX SERVO FD 770 CP 15X0,14+4X0,5	8,7	59,3	113
0036281	ÖLFLEX SERVO FD 770 CP 4X2X0,14+4X0,5	8,2	48,8	91
0036268	ÖLFLEX SERVO FD 770 CP 3X2X0,14D+2X0,5D	8,2	60	122,7
0036269	ÖLFLEX SERVO FD 770 CP S1	10	86	111
