Технические характеристики
- Кабели управления с несущим элементом для подъёмников на основании EC 60227-6 издание 2001-06 и в соответствии с DIN VDE 0285-525-2-51 / DIN EN 50525-2-51
-
Температурный диапазон
подвижно от -5 °C до +50 °C
стационарно от -40°C до +70°C
-
Макс. температура проводника при эксплуатации + 70 °C
в случае короткого замыкания +150 °C
-
Номинальное напряжение
U0/U 300/500 В
- Испытательное напряжение 3000 В
-
Напряжение пробоя
мин. 6000 В
-
Минимальный радиус изгиба
20х Ø кабеля
-
Сопротивление изоляции
мин. 20 МОм x км
-
Стойкость к радиации
до 80x106 сДж/кг (до 80 Мрад)
Строение
- Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5, IEC 60228 кл. 5
- Специальная PVC-изоляция жил ТI2 в соответствии с DIN VDE 0207-363-3 / DIN EN 50363-3
- Чёрные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293
- Желто-зеленая жила заземления во внешнем повиве
-
Жилы с оптимальной длиной шага в зависимости от числа жил скручены в один или два повива вокруг несущего элемента из текстиля

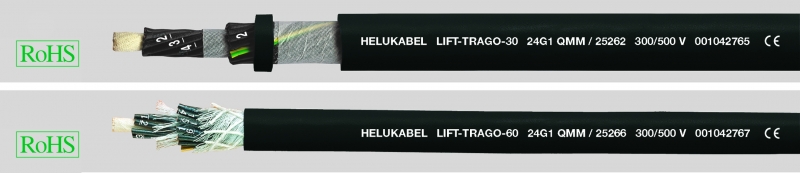

LIFT-TRAGO®-30 — обертка из флиса
LIFT-TRAGO®-60 — опорная оплётка их текстильных нитей
- Специальная внешняя PVC-оболочка ТМ2 в соответствии с DIN VDE 0207-363-4-1/DIN EN 50363-4-1
- Цвет оболочки – чёрный (RAL 9005)
Свойства
Испытания
-
PVC самозатухающий и не распространяющий горение в соответствии с DIN VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472, часть 804,
тип испытания B)
Указания
- G = с желто-зеленой жилой заземления
- Возможна поставка кабелей с длиной подвеса более 60 м
Применение
Применяются в строительстве подъёмников и лифтов в качестве кабеля управления или питания с
- подвесной длиной 30 м — LIFT-TRAGO®-30
- подвесной длиной 60 м — LIFT-TRAGO®-60
Длина подвешивания указана для средних механических нагрузок в сухих и влажных помещениях.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
Арт.№ |
Кол-во жил x номинальное сечение, мм² |
Внешний Ø пр. мм |
Вес меди кг / км |
Вес пр. кг / км |
Несущий элемент |
Длина подвеса прибл., м |
AWG-номер |
25263 |
7 G 1 |
12,3 |
67,0 |
185,0 |
Textil |
60 |
17 |
25264 |
12 G 1 |
16,2 |
115,0 |
335,0 |
Textil |
60 |
17 |
25265 |
18 G 1 |
16,7 |
173,0 |
400,0 |
Textil |
60 |
17 |
25266 |
24 G 1 |
19,8 |
230,0 |
540,0 |
Textil |
60 |
17 |
25267 |
30 G 1 |
22,5 |
288,0 |
690,0 |
Textil |
60 |
17 |
25268 |
36 G 1 |
28,2 |
346,0 |
930,0 |
Stahl |
60 |
17 |
