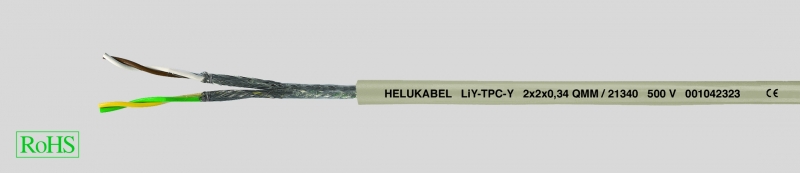

LiY-TPC-Y, пары в экране, ЭМС, с разметкой метража
Производитель —
Оценка (средняя 4)
Технические характеристики
Специальный PVC-кабель для передачи данных с экранированными парами на основании DIN VDE 0812 и 0814
Температурный диапазон
подвижно от -5°C до +70°C
стационарно от -30 °C до +70 °C
Максимальное...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — LiY-TPC-Y, пары в экране, ЭМС, с разметкой метража
- Специальный PVC-кабель для передачи данных с экранированными парами на основании DIN VDE 0812 и 0814
-
Температурный диапазонподвижно от -5°C до +70°Cстационарно от -30 °C до +70 °C
-
Максимальное рабочее напряжение 500 В(не для использования в силовых цепях)
-
Испытательное напряжение1200 В
- Напряжение пробоя мин. 2400 В
-
Сопротивление изоляциимин. 20 МОм x км
-
Стойкость к радиациидо 80x106 сДж/кг (до 80 Мрад)
-
Сопротивление связимакс. 250 Ом/км
-
Минимальный радиус изгибаподвижно пр. 12x Ø кабелястационарно пр. 7,5x Ø кабеля
-
Жилы из тонких медных проволок, от 0,5 мм² в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5, IEC 60228 кл. 50,25 мм² и 0,34 мм² в соответствии с DIN VDE 0812
-
Структура жил:0,25 мм² = 14x0,15 мм0,34 мм² = 7x0,25 мм
- Изоляция жил – PVC-материал TI2 в соответствии с DIN VDE 0207-363-3 / DIN EN 50363-3
- Маркировка пар в соответствии с DIN 47100
- Жилы скручены попарно с оптимальным шагом
- Разделительная пленка над отдельными парами
- Пары экранированы оплеткой, луженая медь, покрытие пр. 85%
- Все пары-С скручены по длине с оптимальным шагом
- Обмотка из полиэфирной пленки
- Внешняя оболочка – PVC-материал TM2 в соответствии с DIN VDE 0207-363-4-1 / DIN EN 50363-4-1, серый (RAL 7032)
- С разметкой метража
- В целом устойчив к маслам, химическим реагентам – см. таблицу в приложении
- Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
Испытания
- Самозатухающий, не распространяющий горение PVC-материал в соответствии с DIN VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804, тип испытания B)
-
AWG sizes are approximate equivalentvalues. The actual cross-section is in mm².
Кабель для передачи данных с попарным экранированием используется в качестве кабеля управления и передачи данных в электронике, измерительной и регулирующей технике. Обеспечивает надежную передачу сигналов и данных к устройствам хранения информации.
Высококачественный соединительный кабель для микшерного пульта, студийного оборудования, измерительной и регулирующей техники. Надежен в управлении процессами, в обрабатывающих центрах и системах обеспечения безопасности.
Эти кабели с медным экраном применяются, в первую очередь, в системах измерения и контроля.
ЭМС = электромагнитная совместимость.
Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во пар x сечение мм² |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер |
| 21323 | 2 x 2 x 0,25 | 6,2 | 32,0 | 60,0 | 24 |
| 21324 | 3 x 2 x 0,25 | 6,8 | 48,0 | 80,0 | 24 |
| 21325 | 4 x 2 x 0,25 | 8,1 | 64,0 | 112,0 | 24 |
| 21326 | 5 x 2 x 0,25 | 9,1 | 80,0 | 142,0 | 24 |
| 21327 | 6 x 2 x 0,25 | 9,0 | 96,0 | 159,0 | 24 |
| 21328 | 7 x 2 x 0,25 | 9,6 | 112,0 | 177,0 | 24 |
| 21329 | 10 x 2 x 0,25 | 11,7 | 160,0 | 250,0 | 24 |
| 21340 | 2 x 2 x 0,34 | 7,1 | 42,0 | 78,0 | 22 |
| 21341 | 3 x 2 x 0,34 | 7,9 | 63,0 | 104,0 | 22 |
| 21342 | 4 x 2 x 0,34 | 9,6 | 84,0 | 153,0 | 22 |
| 21343 | 5 x 2 x 0,34 | 10,6 | 105,0 | 189,0 | 22 |
| 21344 | 7 x 2 x 0,34 | 11,3 | 147,0 | 238,0 | 22 |
| 21345 | 10 x 2 x 0,34 | 13,4 | 210,0 | 322,0 | 22 |
| 21355 | 2 x 2 x 0,5 | 8,3 | 58,0 | 96,0 | 20 |
| 21356 | 3 x 2 x 0,5 | 8,8 | 87,0 | 136,0 | 20 |
| 21357 | 4 x 2 x 0,5 | 10,2 | 116,0 | 187,0 | 20 |
| 21370 | 2 x 2 x 0,75 | 8,9 | 76,0 | 132,0 | 18 |
| 21371 | 3 x 2 x 0,75 | 9,8 | 114,0 | 178,0 | 18 |
| 21372 | 4 x 2 x 0,75 | 11,2 | 152,0 | 243,0 | 18 |
| 21373 | 5 x 2 x 0,75 | 12,7 | 190,0 | 312,0 | 18 |
| 21385 | 2 x 2 x 1 | 9,3 | 86,0 | 142,0 | 17 |
| 21386 | 3 x 2 x 1 | 10,1 | 130,0 | 189,0 | 17 |
| 21387 | 4 x 2 x 1 | 11,9 | 149,0 | 275,0 | 17 |
