Судовые кабели

Используется в качестве стационарных кабелей в различном электромеханическом и электронном оборудовании. Благодаря общему экрану электромагнитные помехи сведены к минимуму. Возможно применение в качестве кабеля для питания двигателя и для судовых низковольтных приводов переменного тока с VFD (частотно регулируемые приводы).

Минимальная рекомендуемая температура для установки: -15°С.
Идентификацию жилы, допуски на диаметр, номинальные характеристики и другие сведения см. в разделе технической информации.

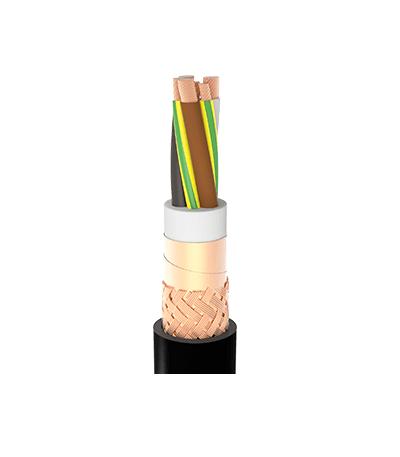

Проводник: Электролитический, многожильный, отожженный медный провод IEC 60228, класс 2 (класс 5 и/или луженый по запросу)
Изоляция: Компаунд из сшитого полиэтилена (XLPE)
Внутреннее покрытие: Разделительная пленка и/или компаунд, не содержащий галогенов.
Экран: Покрытие медной / полиэфирной лентой 100%, экранирующая оплетка из медной проволоки, мин. покрытие 90% (оплетка из луженой медной проволоки по запросу)
Наружная оболочка: Не содержит галогенов, огнестойкая, из компаунда на основе полиолефина (SHF1)
Цвет: Черный или серый

Конструкция: IEC 60092 / 353
Испытания и материалы: IEC 60092 / 350-360
Пожароустойчивые: IEC 60332 / 1-2, IEC 60332 / 3-22 кат. A
Содержание галогена: IEC 60754 / 1-2
Выделение дыма: IEC 61034 / 1-2 (DIN EN 50268 / 1-2)
Стойкость к озону: IEC 60811 / 403
Эффективность экранирования (Для типа Emc): DIN EN 50147-1

Рабочая температура: -40°C / +90°C
Мин. радиус изгиба (стационарные): 6 x D
Номинальное напряжение: 0,6 / 1 kB
Испытательное напряжение: 3,5 kB

Поперечное сечение (мм²)	Номинальный общий диаметр (мм)	Примерный вес (кг/км)	Мин. радиус изгиба, стационарная установка (мм)	Максимальное сопротивление проводников при 20°C (Ом / км)	Допустимая нагрузка по току при 45°C (A)
1×10	8.8	180	53	1.83	72
1×16	9.9	245	60	1.15	96
1×25	12	332	72	0.727	127
1×35	13.6	480	82	0.524	157
1×50	15.6	644	94	0.387	196
1×70	17.5	895	105	0.268	242
1×95	19.7	1105	118	0.193	293
1×120	21.6	1359	130	0.153	339
1×150	24	1698	144	0.124	389
1×185	26.7	2106	160	0.0991	444
1×240	29.8	2656	179	0.0754	522
3×16 + 3×6	22.8	1180	137	1.15	67
3×25 + 3×6	25.8	1432	155	0.727	89
3×35 + 3×6	28.4	1830	171	0.524	110
3×50 + 3×10	33.3	2589	200	0.387	137
3×70 + 3×16	36.9	3474	222	0.268	169
3×95 + 3×16	41.4	4420	248	0.193	205
3×120 + 3×25	47.2	5592	283	0.153	237
3×150+ 3×25	51.2	6150	307	0.124	272
3×185 + 3×35	54.9	7650	330	0.0991	311
3×240 + 3×50	61.1	9700	367	0.0754	365
