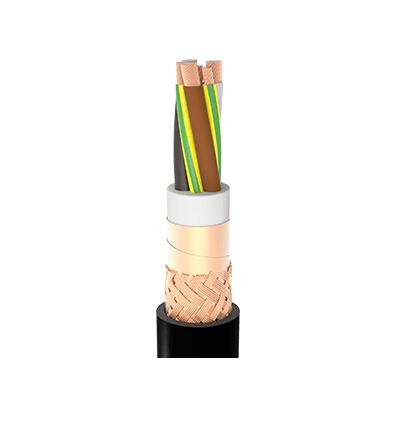

Судовые кабели

Используется в качестве стационарных кабелей в различном электромеханическом и электронном оборудовании. Благодаря общему экрану электромагнитные помехи сведены к минимуму. Возможно применение в качестве кабеля для питания двигателя и для судовых низковольтных приводов переменного тока с VFD (частотно регулируемые приводы).

Минимальная рекомендуемая температура для установки: -15 °С
Идентификацию жилы, допуски на диаметр, номинальные характеристики и другие сведения см. в разделе технической информации.

Проводник: Электролитический, многожильный, отожженный медный провод по IEC 60228, класс 2 (класс 5 и / или луженый по запросу)
Изоляция: Компаунд из сшитого полиэтилена (XLPE)
Внутреннее покрытие: Разделительная пленка и/или компаунд, не содержащий галогенов
Экран: Покрытие медной / полиэфирной лентой 100%, экранирующая оплетка из медной проволоки, мин. покрытие 90% (оплетка из луженой медной проволоки по запросу)
Наружная оболочка: Не содержит галогенов, огнестойкая, из компаунда на основе полиолефина (SHF1)
Цвет: Черный или серый.

Конструкция: IEC 60092 / 353
Испытания и материалы: IEC 60092 / 350-360
Пожароустойчивые: IEC 60332 / 1-2, IEC 60332 / 3-22 кат. A
Содержание галогена: IEC 60754 / 1-2
Выделение дыма: IEC 61034 / 1-2 (DIN EN 50268 / 1-2)
Стойкость к озону: IEC 60811 / 403
Эффективность экранирования (для типа Emc): DIN EN 50147-1

Рабочая температура: -40°C / +90°C
Мин. радиус изгиба (стационарные): 6 x D
Номинальное напряжение: 1,8 / 3 (3,6) kB
Испытательное напряжение: 6,5 kB

Поперечное сечение (мм²)	Номинальный общий диаметр (мм)	Примерный вес (кг/км)	Мин. радиус изгиба, стационарная установка (мм)	Максимальное сопротивление проводников при 20°C (Ом / км)	Допустимая нагрузка по току при 45°C (A)
1×10	13	295	78	1.83	72
1×16	14.6	412	88	1.15	96
1×25	15.7	512	95	0.727	127
1×35	17.2	630	103	0.524	157
1×50	18.5	790	111	0.387	196
1×70	20.2	1022	121	0.268	242
1×95	22.3	1324	134	0.193	293
1×120	23.8	1585	143	0.153	339
1×150	25.7	1980	154	0.124	389
1×185	27.8	2315	167	0.0991	444
1×240	30.4	2920	183	0.0754	522
3×16 + 3×6	27.5	1412	165	1.15	67
3×25 + 3×6	31	1835	186	0.727	89
3×35 + 3×6	34	2295	204	0.524	110
3×50 + 3×10	38.4	3014	230	0.387	137
3×70 + 3×16	41.2	3810	247	0.268	169
3×95 + 3×16	47	4920	282	0.193	205
3×120 + 3×25	50.4	5870	303	0.153	237
3×150+ 3×25	53.6	6804	322	0.124	272
3×185 + 3×35	59.4	8452	357	0.0991	311
3×240 + 3×50	64.8	10840	389	0.0754	365
