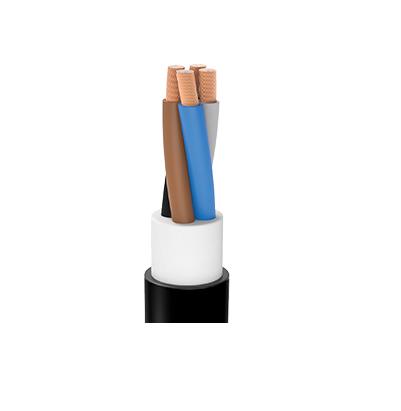

Судовые кабели

Используются в качестве стационарных кабелей в различном электромеханическом и электронном оборудовании на морских судах, в большинстве отсеков и на открытой палубе судов.

Минимальная рекомендуемая температура для установки: -15 °С.
Идентификацию жилы, допуски на диаметр, номинальные характеристики и другие сведения см. в разделе технической информации.

Проводник: Электролитический, многожильный, отожженный медный провод по IEC 60228, класс 5 (класс 2 и / или луженый по запросу)
Изоляция: Компаунд из сшитого полиэтилена (XLPE)
Внутреннее покрытие: Подушка из компаунда, не содержащего галогенов
Наружная оболочка: Не содержащая галогена, пожароустойчивая, из термопластичного компаунда на основе полиолефина (SHF 1)
Цвет: Черный, серый или красный
FI: С экструдированной подушкой

Конструкция: IEC 60092 / 353
Испытания и материалы: IEC 60092 / 350-360
Пожароустойчивые: IEC 60332 / 1-2, IEC 60332 / 3-22 кат. A
Содержание галогена: IEC 60754 / 1-2
Выделение дыма: IEC 61034 / 1-2 (DIN EN 50268 / 1-2)
Стойкость к озону: IEC 60811 / 403

Рабочая температура: -40°C / + 90°C
Мин. радиус изгиба (стационарные):Для кабелей D ≤ 25 мм 4xD. Для кабелей D > 25 мм 6xD
Номинальное напряжение: 0,6 / 1 kB
Испытательное напряжение: 3,5 kB

Поперечное сечение (мм²)	Номинальный общий диаметр (мм)	Примерный вес (кг/км)	Мин. радиус изгиба, стационарная установка (мм)	Максимальное сопротивление проводников при 20°C (Ом / км)	Допустимая нагрузка по току при 45°C (A)
2×1	9.2	112	37	19.5	14
2×1,5	9.6	127	39	13.3	18
2×2,5	10.5	160	42	7.98	25
2×4	11.7	211	47	4.95	33
2×6	12.8	268	51	3.3	43
2×10	15.2	402	61	1.91	60
2×16	17.4	562	70	1.21	79
2×25	22	874	88	0.78	104
2×35	23.8	1109	143	0.554	129
2×50	27.6	1517	166	0.386	166
2×70	32.4	2152	194	0.272	204
2×95	36	2724	216	0.206	243
2×120	40	3420	240	0.161	282
2×150	44.4	4250	266	0.129	324
2×185	49.4	5185	296	0.106	367
2×240	56.4	6893	338	0.0801	432
3×1	9.7	127	39	19.5	12
3×1,5	10.1	145	41	13.3	15
3×2,5	11.3	193	45	7.98	21
3×4	12.4	253	50	4.95	28
3×6	13.6	326	54	3.3	35
3×10	16.1	494	64	1.91	50
3×16	18.5	703	74	1.21	66
3×25	23.4	1087	140	0.78	86
3×35	25.6	1420	154	0.554	107
3×50	29.4	1927	176	0.386	137
3×70	34.8	2770	209	0.272	168
3×95	38.6	3515	232	0.206	201
3×120	43.3	4471	260	0.161	233
3×150	47.6	5503	286	0.129	268
3×185	53.4	6759	320	0.106	303
3×240	60.7	8970	364	0.0801	356
4×1	10.4	145	42	19.5	12
4×1,5	10.9	168	44	13.3	15
4×2,5	12.2	225	49	7.98	21
4×4	13.4	300	54	4.95	28
4×6	14.9	396	60	3.3	35
4×10	17.8	610	71	1.91	50
4×16	20.4	878	82	1.21	66
4×25	25.9	1356	104	0.78	86
4×35	28.2	1775	170	0.554	107
4×50	33.2	2474	199	0.386	137
4×70	38.6	3498	232	0.272	168
4×95	43.1	4476	259	0.206	201
4×120	48.1	5664	289	0.161	233
4×150	53.3	7030	320	0.129	268
4×185	59.2	8542	355	0.106	303
4×240	67.9	11452	407	0.0801	356
5×1	11.4	173	46	19.5	10
5×1,5	11.9	201	48	13.3	13
5×2,5	13.2	266	53	7.98	17
5×4	14.7	362	59	4.95	23
5×6	16.2	474	65	3.3	29
5×10	19.6	744	78	1.91	42
5×16	22.5	1067	90	1.21	54
5×25	28.6	1650	114	0.78	71
5×35	31.7	2202	190	0.554	89
5×50	36.7	3020	220	0.386	114
5×70	43.2	4322	259	0.272	140
7×1,5	12.7	240	51	13.3	11
7×2,5	14.3	328	57	7.98	16
10×1,5	15.8	343	63	13.3	10
12×1,5	16.3	378	65	13.3	10
14×1,5	17.3	433	69	13.3	9
19×1,5	18.9	521	76	13.3	8
24×1,5	22.2	667	89	13.3	8
