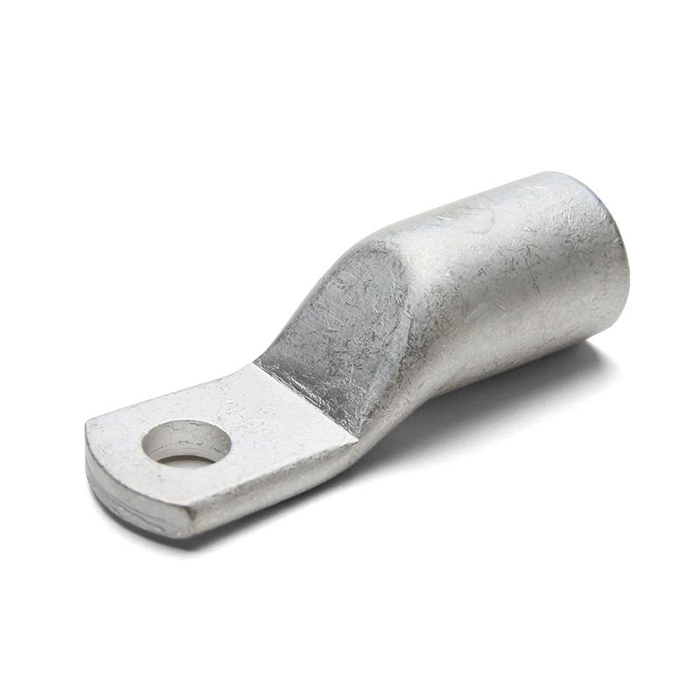

Медные кабельные наконечники ТМЛ-У (КВТ) с узкой лопаткой

Тип : ТМЛ-У

по ТУ 3449-066-97284872-2014

• Предназначены для оконцевания опрессовкой медных кабелей и проводов с последующим подключением к низковольтным автоматическим выключателям
• Материал: рафинированная медь марки М1
• Покрытие: олово-висмутовое лужение

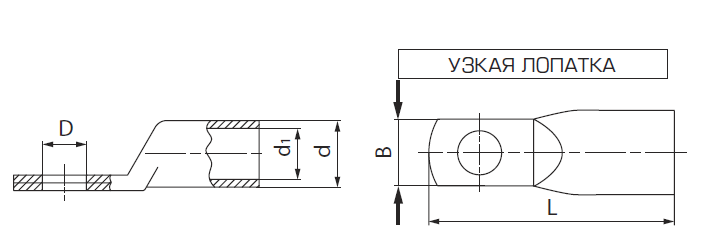

• Параметры крепежной части наконечников:
• ширина лопатки и диаметр контактного отверстия под винт рассчитаны для подключения к блочным автоматическим выключателям (МССВ)
• Штампованная маркировка типоразмера и логотипа производителя на каждом наконечнике
• Совместимость: блочные автоматические выключатели с номиналом от 100 до 630 А в литом корпусе (МССВ) импортных и отечественных производителей с контактными клеммами на основе винтовой фиксации

Наименование	Сечение (мм²)	Винт	D(мм)	B(мм)	L(мм)	d(мм)	d₁(мм)
ТМЛ-У 35–6	35	М 6	6.5	15	39.5	12.0	8.5
ТМЛ-У 50–6	50	М 6	6.5	15	47.0	14.0	10.0
ТМЛ-У 70–6	70	М 6	6.5	17	53.0	16.5	12.0
ТМЛ-У 70–8	70	М 8	8.5	17	53.0	16.5	12.0
ТМЛ-У 95–8	95	М 8	8.5	19	59.5	18.0	13.5
ТМЛ-У 120–8	120	М 8	8.5	19	62.5	19.5	15.0
ТМЛ-У 120–10	120	М 10	10.5	19	62.5	19.5	15.0
ТМЛ-У 150–8	150	М 8	8.5	19	67.5	21.0	16.5
ТМЛ-У 150–10	150	М 10	10.5	19	67.5	21.0	16.5
ТМЛ-У 185–10	185	М 10	10.5	24.5	76.5	24.0	19.0
ТМЛ-У 240–10	240	М 10	10.5	31	83.5	26.0	21.0
