MEGAFLEX® 500, безгалогеновый, не распространяющий горение, стойкий к маслам и УФ-излучению, гибкий, с разметкой метража
Производитель — HELUKABEL
Оценка (средняя 5)
Технические характеристики Безгалогеновый гибкий кабель управления на основании DIN VDE 0285-525-3-11/DIN EN 50525-3-11, в соответствии с UL-станд. 20939, UL-станд. 758 Температурный диапазон подвижно от -30°C до +80°C стационарно от -40°C до +80°C...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — MEGAFLEX® 500, безгалогеновый, не распространяющий горение, стойкий к маслам и УФ-излучению, гибкий, с разметкой метража
Технические характеристики
  • Безгалогеновый гибкий кабель управления на основании DIN VDE 0285-525-3-11/DIN EN 50525-3-11, в соответствии с UL-станд. 20939, UL-станд. 758
  • Температурный диапазон
    подвижно от -30°C до +80°C
    стационарно от -40°C до +80°C
  • Номинальное напряжение
    U0/U 300/500 В
  • Испытательное напряжение 3000 В
  • Минимальный радиус изгиба
    подвижно прибл. 10х Ø кабеля
    стационарно прибл. 4x Ø кабеля
  • Гибкость
    Испытание на переменный изгиб в соответствии с DIN VDE 0473-396 / DIN EN 50396

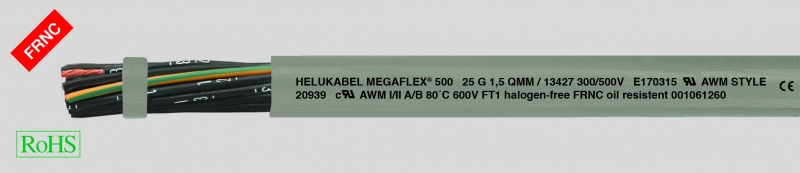

Строение
  • Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5 или IEC 60228 кл. 5
  • Изоляция жил из специального безгалогенового полимера
  • Чёрные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293
  • Желто-зеленая жила заземления во внешнем повиве для 3 жил и более
  • Повивная скрутка жил с оптимальным шагом
  • Внешняя оболочка из специального безгалогенового полимера
  • Цвет оболочки – серый (RAL 7001)
  • С разметкой метража
  • Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия
Свойства
  • Безгалогеновый
  • Не распространяющий горение
  • Стойкий к маслам и жирам
  • Стойкий к атмосферным воздействиям и УФ-лучам
  • Стойкий к гидролизу
  • Гибкий, стойкий к истиранию и износу
  • Озоностойкий
  • Годен для вторичной переработки
Испытания
  • Испытание на огнестойкость в соответствии с VDE 0482-332-3/ BS 4066 часть 3/ DIN EN 60332-3/ EC 60332-3-24 (ранее DIN VDE 0472 часть 804, тип испытания С)
  • Самозатухающий и не распространяющий горение в соответствии
  • с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (ранее DIN VDE 0472, часть 804, тип испытания B), SCA FT1
  • Коррозионная активность газов сгорания в соответствии с NF X 10-702
  • Безгалогеновый в соответствии с VDE 0482 часть 267/ DIN EN 50267-2-1/ IEC 60754-1 (соответствует DIN VDE 0472 часть 815)
  • Плотность дыма в соответствии с DIN VDE 0482 часть 1034-1+2, DIN EN 61034-1+2 / IEC 61034-1+2, BS 7622 часть 1+2 (до сих пор DIN VDE 0472 часть 816).
  • Маслостойкий в соответствии с
    DIN/EN 60811-2-1
  • Стойкий к гидролизу в соответствии с
    DIN EN 61234-1
  • Озоностойкий в соответствии с
    DIN VDE 0473-811-403/DIN EN 60811-403
Указания
  • G = с желто-зеленой жилой заземления
    x = без жилы заземления (OZ)
  • С учётом минимальной партии для заказа поставляется также кабель 0,6/1 кВ. MEGAFLEX® 600
  • Аналоги с экраном:
    MEGAFLEX® 500-C
Применение
Подходит для стационарной прокладки в качестве гибкого кабеля при высоких механических нагрузках в свободном движении без растягивающих усилий. Используется как измерительный и контрольный кабель, в частности, в машино- и приборостроении, в системах кондиционирования воздуха, в складской и подъемно-транспортной технике, судостроении и в установках возобновляемой энергии, например, в ветрогенераторах. Предназначены, в первую очередь, для общественных зданий, таких как аэропорты и вокзалы, где при пожаре необходимо предотвратить материальный ущерб и ущерб здоровью людей.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
Арт.№  Кол-во жил x
номинальное
сечение, мм²
Внешний Ø пр. мм Вес меди кг / км Вес пр. кг / км AWG-номер
13344 2 x 0,5 4,8 9,6 43,0 20
13345 3 G 0,5 5,1 14,4 50,0 20
13346 3 x 0,5 5,1 14,4 50,0 20
13347 4 G 0,5 5,7 19,0 60,0 20
13348 4 x 0,5 5,7 19,0 60,0 20
13349 5 G 0,5 6,2 24,0 71,0 20
13350 5 x 0,5 6,2 24,0 71,0 20
13351 7 G 0,5 7,4 33,6 84,0 20
13352 8 G 0,5 8,0 38,0 101,0 20
13353 10 G 0,5 8,8 48,0 121,0 20
13354 12 G 0,5 9,1 58,0 142,0 20
13355 16 G 0,5 10,0 76,0 183,0 20
13356 18 G 0,5 10,7 86,0 204,0 20
13357 20 G 0,5 11,2 96,0 227,0 20
13359 25 G 0,5 12,7 120,0 283,0 20
13360 30 G 0,5 13,5 144,0 324,0 20
13361 34 G 0,5 14,5 163,0 367,0 20
13362 37 G 0,5 15,0 178,0 381,0 20
13363 41 G 0,5 15,8 197,0 417,0 20
13364 42 G 0,5 15,8 202,0 454,0 20
13365 50 G 0,5 17,3 240,0 519,0 20
13366 61 G 0,5 19,4 293,0 635,0 20
13367 65 G 0,5 19,4 312,0 694,0 20
13368 2 x 0,75 5,2 14,4 47,0 19
13369 3 G 0,75 5,5 21,6 56,0 19
13370 3 x 0,75 5,5 21,6 56,0 19
13371 4 G 0,75 6,2 29,0 69,0 19
13372 4 x 0,75 6,2 29,0 69,0 19
13373 5 G 0,75 6,8 36,0 83,0 19
13374 5 x 0,75 6,8 36,0 83,0 19
13375 7 G 0,75 8,1 50,0 114,0 19
13376 7 x 0,75 8,1 50,0 114,0 19
13377 8 G 0,75 8,9 58,0 136,0 19
13378 10 G 0,75 9,6 72,0 172,0 19
13379 12 G 0,75 9,9 86,0 183,0 19
13380 16 G 0,75 11,2 115,0 241,0 19
13381 18 G 0,75 11,9 130,0 266,0 19
13382 20 G 0,75 12,6 144,0 291,0 19
13383 25 G 0,75 14,1 180,0 374,0 19
13384 30 G 0,75 15,4 216,0 450,0 19
13385 34 G 0,75 16,4 245,0 517,0 19
13386 37 G 0,75 17,2 260,0 541,0 19
13387 41 G 0,75 17,6 296,0 611,0 19
13388 42 G 0,75 17,6 302,0 621,0 19
13389 50 G 0,75 19,8 360,0 742,0 19
13390 61 G 0,75 20,9 439,0 853,0 19
13392 65 G 0,75 21,5 468,0 909,0 19
13393 2 x 1 5,5 19,2 63,0 18
13394 3 G 1 6,0 29,0 74,0 18
13395 3 x 1 6,0 29,0 74,0 18
13396 4 G 1 6,6 38,4 90,0 18
13397 4 x 1 6,6 38,4 90,0 18
13398 5 G 1 7,2 48,0 109,0 18
13399 7 G 1 8,6 67,0 151,0 18
13400 8 G 1 9,4 77,0 184,0 18
13401 10 G 1 10,4 96,0 224,0 18
13402 12 G 1 10,7 115,0 243,0 18
13403 16 G 1 12,0 154,0 314,0 18
13404 18 G 1 12,7 173,0 361,0 18
13405 20 G 1 13,5 192,0 387,0 18
13406 25 G 1 15,2 240,0 496,0 18
13407 34 G 1 17,4 326,0 670,0 18
13408 37 G 1 18,4 355,0 713,0 18
13409 41 G 1 18,9 394,0 784,0 18
13410 42 G 1 18,9 403,0 824,0 18
13411 50 G 1 21,0 480,0 952,0 18
13412 61 G 1 22,2 586,0 1140,0 18
13413 65 G 1 22,8 628,0 1201,0 18
13414 2 x 1,5 6,1 29,0 70,0 16
13415 3 G 1,5 6,5 43,0 94,0 16
13416 3 x 1,5 6,5 43,0 94,0 16
13417 4 G 1,5 7,2 58,0 112,0 16
13418 5 G 1,5 7,9 72,0 141,0 16
13419 7 G 1,5 9,5 101,0 191,0 16
13420 8 G 1,5 10,4 115,0 224,0 16
13421 10 G 1,5 11,3 144,0 282,0 16
13422 12 G 1,5 11,7 173,0 311,0 16
13423 16 G 1,5 13,3 230,0 392,0 16
13425 18 G 1,5 14,0 259,0 450,0 16
13426 20 G 1,5 14,9 288,0 497,0 16
13427 25 G 1,5 16,8 360,0 630,0 16
13428 34 G 1,5 19,4 490,0 842,0 16
13429 37 G 1,5 20,2 533,0 897,0 16
13430 50 G 1,5 23,4 720,0 1277,0 16
13431 61 G 1,5 24,8 878,0 1460,0 16
13432 65 G 1,5 26,0 936,0 1612,0 16
13433 2 x 2,5 7,6 48,0 118,0 14
13434 3 G 2,5 8,3 72,0 151,0 14
13435 4 G 2,5 9,1 96,0 181,0 14
13436 5 G 2,5 10,2 120,0 224,0 14
13437 7 G 2,5 12,1 168,0 316,0 14
13438 8 G 2,5 13,2 192,0 370,0 14
13439 10 G 2,5 14,6 240,0 451,0 14
13440 12 G 2,5 15,2 288,0 499,0 14
13441 16 G 2,5 16,8 384,0 720,0 14
13442 18 G 2,5 18,1 432,0 769,0 14
13443 20 G 2,5 19,0 480,0 911,0 14
13444 25 G 2,5 22,2 600,0 1047,0 14
13445 30 G 2,5 22,9 720,0 1280,0 14
13446 2 x 4 9,2 77,0 199,0 12
13447 3 G 4 9,9 115,0 247,0 12
13448 4 G 4 11,0 154,0 299,0 12
13449 5 G 4 12,1 192,0 369,0 12
13450 7 G 4 13,3 269,0 463,0 12
13451 8 G 4 15,9 307,0 601,0 12
13452 10 G 4 17,3 384,0 698,0 12
13453 12 G 4 18,3 461,0 790,0 12
13454 16 G 4 20,2 614,0 1130,0 12
13455 18 G 4 21,8 691,0 1280,0 12
13456 2 x 6 10,8 115,0 266,0 10
13457 3 G 6 11,7 173,0 360,0 10
13458 4 G 6 13,0 230,0 429,0 10
13459 5 G 6 14,5 288,0 529,0 10
13460 7 G 6 16,0 403,0 631,0 10
13461 2 x 10 14,0 192,0 440,0 8
13462 3 G 10 15,0 288,0 550,0 8
13463 4 G 10 16,8 384,0 708,0 8
13464 5 G 10 18,7 480,0 862,0 8
13465 7 G 10 20,6 672,0 1124,0 8
13466 2 x 16 16,5 307,0 642,0 6
13467 3 G 16 17,6 461,0 830,0 6
13468 4 G 16 19,7 641,0 1060,0 6
13469 5 G 16 21,9 768,0 1270,0 6
13470 7 G 16 24,4 1075,0 1794,0 6
13471 3 G 25 22,5 720,0 1190,0 4
13472 4 G 25 25,2 960,0 1594,0 4
13473 5 G 25 27,9 1200,0 2014,0 4
13474 3 G 35 26,3 1008,0 1590,0 2
13475 4 G 35 29,2 1344,0 2200,0 2
13476 5 G 35 32,7 1680,0 2693,0 2
13477 3 G 50 31,5 1440,0 2571,0 1
13478 4 G 50 35,0 1920,0 3087,0 1
13479 5 G 50 38,7 2400,0 3980,0 1
13480 3 G 70 37,2 2016,0 3207,0 2/0
13481 4 G 70 42,2 2688,0 4077,0 2/0
13482 5 G 70 47,4 3360,0 5501,0 2/0
13483 3 G 95 42,1 2736,0 4708,0 3/0
13484 4 G 95 47,0 3648,0 5590,0 3/0
13485 5 G 95 52,3 4560,0 6972,0 3/0
13486 3 G 120 46,6 3456,0 5515,0 4/0
13487 4 G 120 51,4 4608,0 7100,0 4/0
13488 3 G 150 53,0 4320,0 6279,0 300 kcmil
13489 4 G 150 59,0 5760,0 7781,0 300 kcmil

Купить MEGAFLEX® 500, безгалогеновый, не распространяющий горение, стойкий к маслам и УФ-излучению, гибкий, с разметкой метража в регионе Ярославль.
