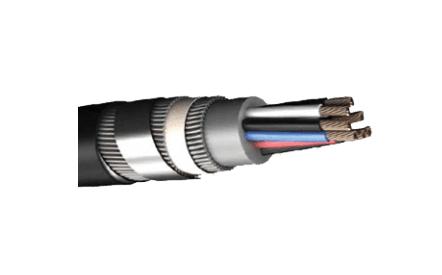

MGM TYPES

Используется как сигнальный и телефонный кабель в стационарных установках.

ПРОВОДНИК: электролитический, многопроволочный, луженый медный провод IEC 60228, класс 1 или 2
ЗАЩИТА: ПВХ
СХЕМА: Ядра Afi складываются в контакте друг с другом. Телефонные кабины оказываются парами.
ПОКРЫТИЕ: Состав оболочки на основе ПВХ.
БРОНЯ: Два слоя гальванизированной стальной брони.
СЕПЕРАТОР: Оцинкованная сталь / лента (опция).
НАРУЖНАЯ ОБОЛОЧКА: Специальный ПВХ пластикат.

СВЯЗАННЫЕ СТАНДАРТЫ: MGM 110/1984
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 110 В
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 1 кВ

MGM 110 DOUBLE LA VER ARMOURED SIGNAL CABLE
Cross section		2×1,5	4×1,5	7×1,5	10×1,5	12×1,5	14×1,5	19×1,5	37×1,5	61×1,5	91×1,5
Conductors
Number and cross section	mm2	2×1,5	4×1,5	7×1,5	10×1,5	12×1,5	14×1,5	19×1,5	37×1,5	61×1,5	91×1,5
Stranding	mm	7/0,5
Conductor diameter	Nam. mm	1.50
lnsu/ation thickness	mm	0.5
Core diameter	mm	2,36 (min) — 2,64 (max)
Cable details
Radia/ thickness of inner sheath	mm	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.2	1.2	1.4
Size of armour	mm	1/0,9	1/0,9	1/0,9	1/1,25	1/1,25	1/1,25	1/1,25	1/1,6	1/1,6	1/2,0
Radial thickness of outer sheath	mm	1.5	1.6	1.6	1.7	1.7	1.7	1.8	1.9	2.1	2.3
Min. overa/1 diameter	mm	15.9	17.0	17.5	22.8	23.2	23.8	25.3	32.5	37.7	45.1
Max. overa/1 diameter	mm	17.3	18.6	19.1	24.4	24.8	25.8	27.3	34.9	40.1	47.9
Min. bending radius	mm	156	168	172	220	224	233	246	315	361	432
Appx. cab/e weight	kg/km	570	680	820	1,280	1,350	1,450	1,650	2,850	3,000	5,600
Copper weight	kg/km	30	60	105	150	180	210	280	540	880	1,315
MGM 110 DOUBLE LA VER ARMOURED TELEPHONE CABLE
Cross section		1x2x1,5	2x2x1,5	4x2x1,5	7x2x1,5	10x2x1,5	12x2x1,5	19x2x1,5	27x2x1,5	30x2x1,5	37x2x1,5	48x2x1,5	61x2x1,5
Conductors
Number and cross section	mm2	1x2x1,5	2x2x1,5	4x2x1,5	7x2x1,5	10x2x1,5	12x2x1,5	19x2x1,5	27x2x1,5	30x2x1,5	37x2x1,5	48x2x1,5	61x2x1,5
Stranding	mm	7/0,5
Conductor diameter	Nam. mm	1.50
lnsu/ation thickness	mm	0.5
Core diameter	mm	2,36 (min) — 2,64 (max)
Cable details
Radia/ thickness of inner sheath	mm	1.0	1.0	1.0	1.0	1.2	1.2	1.2	1.4	1.4	1.4	1.4	1.6
Size of armour	mm	1/0,9	1/0,9	1/1,25	1/1,25	1/1,6	1/1,6	1/1,6	1/2,0	1/2,0	1/2,0	1/2,0	1/2,5
Radial thickness of outer sheath	mm	1.4	1.5	1.6	1.7	1.9	1.9	2.0	2.2	2.2	2.3	2.4	2.6
Min. overa/1 diameter	mm	15.9	17.0	22.7	25.3	32.0	32.4	36.2	43.6	44.7	47.3	52.5	58.8
Max. overa/1 diameter	mm	17.3	18.6	24.4	27.3	34.0	34.8	38.6	46.2	47.3	50.1	55.3	62.0
Min. bending radius	mm	156	168	220	246	306	314	348	416	426	451	498	558
Appx. cab/e weight	kg/km	570	680	1,250	1,580	2,350	2,550	3,280	4,680	4,950	5,620	6,590	8,800
Copper weight	kg/km	30	60	120	210	290	350	550	780	870	1,070	1,390	1,760
