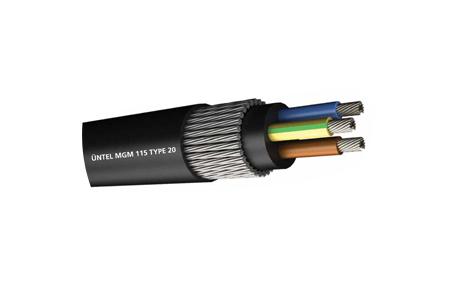

MGM 111 TYPE 20
Производитель —
Оценка (средняя 0)
Применяется для поставки землеройных, дробильных машин и оборудования.
ПРОВОДНИК: электролитический, многожильный, луженый медный провод IEC 60228 класс 5 ИЗОЛЯЦИЯ: EPR СХЕМА: Сердечники проложены вверх над люлькой без контакта друг...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — MGM 111 TYPE 20
Применяется для поставки землеройных, дробильных машин и оборудования.
ПРОВОДНИК: электролитический, многожильный, луженый медный провод IEC 60228 класс 5
ИЗОЛЯЦИЯ: EPR
СХЕМА: Сердечники проложены вверх над люлькой без контакта друг с другом.
ПОКРЫТИЕ: Состав оболочки на основе каучука.
БРОНЯ: Гибкая броня из оцинкованной стали.
НАРУЖНАЯ ОБОЛОЧКА: Прочная внешняя оболочка из хлоропрена.
СВЯЗАННЫЕ СТАНДАРТЫ: MGM 115/1985
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 600/1000 В
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 3 кВ
| Поперечное сечение | 3 × 2,5 | 3 × 4 | 3 × 6 | 3 × 10 | 3 × 16 | 3 × 25 | 3 × 35 | 3 × 50 | 3 × 70 | 3 × 95 | 3 × 120 | 3 × 150 | |
| Фаза и заземление | |||||||||||||
| Количество и сечение | мм2 | 3 × 2,5 | 3 × 4 | 3 × 6 | 3 × 10 | 3 × 16 | 3 × 25 | 3 × 35 | 3 × 50 | 3 × 70 | 3 × 95 | 3 × 120 | 3 × 150 |
| Stranding | мм | 50 / 0,25 | 56 / 0,30 | 84 / 0,30 | 80 / 0,40 | 126 / 0,40 | 196 / 0,40 | 276 / 0,40 | 396 / 0,40 | 360 / 0,50 | 475 / 0,50 | 629 / 0,50 | 740 / 0,50 |
| Диаметр проводника | Ном. мм | 2.10 | 2,70 | 3,30 | 4,40 | 5,50 | 7.10 | 8,40 | 10.10 | 11,90 | 13,90 | 15,80 | 17.00 |
| Толщина изоляции | мм | 1.4 | 1.4 | 1.5 | 1.5 | 1.5 | 1.6 | 1.6 | 1,7 | 1,8 | 2.0 | 2.2 | 2.3 |
| Детали кабеля | |||||||||||||
| Радиальная толщина внутренней оболочки | мм | 2.0 | 2.0 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 3.8 | 3.8 | 5.0 |
| Размер брони | мм | 7 / 0,45 | 7 / 0,45 | 7 / 0,71 | 7 / 0,71 | 7 / 0,71 | 7 / 0,90 | 7 / 0,90 | 7 / 0,90 | 7 / 0,90 | 7 / 0,90 | 7 / 0,90 | 7 / 1,25 |
| Толщина внешней оболочки | мм | 2,5 | 2,5 | 3.8 | 3.8 | 3.8 | 4.0 | 4.3 | 4,7 | 5.2 | 5,8 | 6.2 | 6,6 |
| Мин. общий диаметр | мм | 24,5 | 25,8 | 34,3 | 36,2 | 38,6 | 43,6 | 46,6 | 51,3 | 56,6 | 68,4 | 72,2 | 83,3 |
| Максимум. общий диаметр | мм | 26,9 | 28,2 | 36,5 | 38,4 | 40,8 | 47,0 | 50,6 | 56,7 | 62,7 | 72,1 | 77,0 | 87,3 |
| Мин. радиус изгиба | мм | 243 | 254 | 329 | 346 | 368 | 423 | 456 | 511 | 565 | 649 | 693 | 786 |
| Прил. вес кабеля | кг / км | 990 | 1,15 | 2 | 2.35 | 2,75 | 3,35 | 4.3 | 5,32 | 6,75 | 8,75 | 10,65 | 12,5 |
| Медный вес | кг / км | 72 | 115 | 173 | 288 | 461 | 720 | 1,008 | 1,44 | 2,016 | 2,736 | 3,456 | 4,32 |
| Электрические детали | |||||||||||||
| «Номинальный постоянный ток при температуре окружающей среды 25 ° C» |
А | 28 | 37 | 46 | 63 | 85 | 110 | 135 | 170 | 205 | 250 | 295 | 320 |
| Максимум. Сопротивление постоянному току при 20 ° C | |||||||||||||
| Фазовый и заземляющий проводники | Ом / км | 8.21 | 5,09 | 3,39 | 1,95 | 1,24 | 0,795 | 0,565 | 0,393 | 0,277 | 0,210 | 0,164 | 0,132 |
| Броня | Ом / км | 4.6 | 4.2 | 2.2 | 2.0 | 1.9 | 1.3 | 1.2 | 1.1 | 0,94 | 0,80 | 0,74 | 0,45 |
