MGM TYPES

Применяется для поставки землеройных, дробильных машин и оборудования.

ПРОВОДНИК: Электролитический, многопроволочный, луженый медный провод IEC 60228, класс 5
СЕПЕРАТОР: полупроводниковый слой
ИЗОЛЯЦИЯ: EPR (Жила заземления не изолирована в T ‹P 320)
СЕПЕРАТОР: полупроводниковый слой
ЭКРАН: Экран из луженой меди / нейлоновой оплетки поверх изолированных жил.
СХЕМА: Все жилы кладутся в контакт друг с другом.
ПОКРЫТИЕ: Состав постельного белья на основе каучука.
БРОНЯ: Гибкая броня из оцинкованной стали.
СЕПЕРАТОР: оцинкованная стальная лента или водоблокирующая лента (опция)
НАРУЖНАЯ ОБОЛОЧКА: Прочная внешняя оболочка из хлоропрена.

СВЯЗАННЫЕ СТАНДАРТЫ: MGM 111/1985
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 1900/3300 В
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 7,5 кВ

Номинальное сечение		3 × 16 + 16		3 × 25 + 16		3 × 35 + 16		3 × 50 + 25		3 × 70 + 35		3 × 95 + 50		3 × 120 + 70
MGM 111 ТИП 320
Фазовые проводники
Количество и сечение	мм2	3 × 16		3 × 25		3 × 35		3 × 50		3 × 70		3 × 95		3 × 120
Скручивание	мм	126 / 0,40		196 / 0,40		276 / 0,40		396 / 0,40		360 / 0,50		475 / 0,50		608 / 0,50
Толщина изоляции	мм	3.0		3.0		3.0		3.0		3.0		3.0		3.0
Заземляющий проводник
Количество и сечение	мм2	1 × 16		1 × 16		1 × 16		1 × 25		1 × 35		1 × 50		1 × 70
Скручивание	мм	126 / 0,40		126 / 0,40		126 / 0,40		196 / 0,40		276 / 0,40		396 / 0,40		360 / 0,50
Толщина изоляции	мм	-		-		-		-		-		-		-
Детали кабеля
Радиальная толщина внутренней оболочки	мм	2,5		2,5		3.5		3.8		3.8		5.0		5.0
Диаметр брони	мм	7 / 0,7		7 / 0,7		7 / 0,9		7 / 0,9		7 / 0,9		7 / 1,25		7 / 1,25
Радиальная толщина внешней оболочки	мм	4.0		5.0		5,3		5,8		6,7		6,8		7.2
Мин. диаметр кабеля	мм	51,5		56,7		60,7		68,6		74,7		85,3		88,5
Максимум. диаметр кабеля	мм	55,8		60,1		64,1		72,3		78,4		89,2		93,7
Мин. радиус изгиба	мм	503		541		577		651		706		803		844
Приблизительный вес кабеля	кг / км	4,7		6,15		7.3		9.1		11-е		11,8		16,7
Медный вес	кг / км	990		1.3		1,65		2,25		3,15		4.2		5,05
Электрические параметры
«Допустимая длительная токовая нагрузка при 25 ° C»	А	85		110		135		170		205		250		295
При 20 ° C макс. Сопротивление постоянному току
Фазовые проводники	Ом / км	1,24		0,795		0,565		0,393		0,277		0,21		0,164
«3 экрана и заземление соединены параллельно»	Ом / км	0,70		0,60		0,50		0,50		0,34		0,28		0,18
Броня	Ом / км	1,40		0,96		0,90		0,79		0,73		0,47		0,44
Номинальное сечение		4 × 16	4 × 25		4 × 35		4 × 50		4 × 70		4 × 95		4 × 120		4 × 150

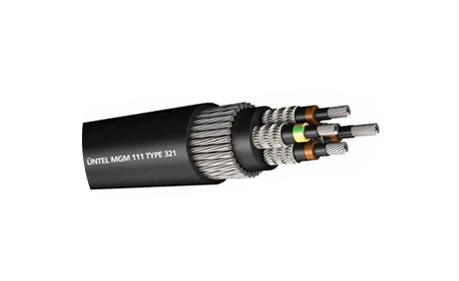

MGM 111 ТИП 321
Дирижеры
Количество и сечение	мм2	4 × 16	4 × 25		4 × 35		4 × 50		4 × 70		4 × 95		4 × 120		4 × 150
Скручивание	мм	126 / 0,40	196 / 0,40		276 / 0,40		396 / 0,40		360 / 0,50		475 / 0,50		608 / 0,50		756 / 0,50
Толщина изоляции	мм	3.0	3.0		3.0		3.0		3.0		3.0		3.0		3.0
Детали кабеля
Радиальная толщина внутренней оболочки	мм	2,5	2,5		3.5		3.8		3.8		5.0		5.0		5.0
Диаметр брони	мм	7 / 0,7	7 / 0,7		7 / 0,9		7 / 0,9		7 / 0,9		7 / 1,25		7 / 1,25		7 / 1,25
Радиальная толщина внешней оболочки	мм	4.0	5.0		5,3		5,8		6,7		6,8		7.2		7,6
Мин. диаметр кабеля	мм	51,5	56,7		60,7		68,6		74,7		85,3		88,5		95,4
Максимум. диаметр кабеля	мм	55,8	60,1		64,1		72,3		78,4		89,2		93,7		99,3
Мин. радиус изгиба	мм	503	541		577		651		706		803		844		894
Приблизительный вес кабеля	кг / км	4,85	6.4		7,65		9,5		11,55		12,5		17,45		19
Медный вес	кг / км	1.1	1.5		2-й		2,65		3,7		4.9		5,8		6,85
Электрические параметры
«Допустимая длительная токовая нагрузка при 25 ° C»	А	85	110		135		170		205		250		295		345
При 20 ° C макс. Сопротивление постоянному току
Дирижеры	Ом / км	1,24	0,795		0,565		0,393		0,277		0,21		0,164		0,124
Броня	Ом / км	1,40	0,96		0,90		0,79		0,73		0,47		0,44		0,38
