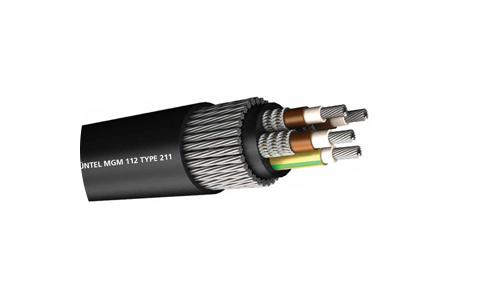

MGM TYPES

Применяется для поставки землеройных, дробильных машин и оборудования.

ПРОВОДНИК: Электролитический, многожильный, луженый медный провод IEC 60228, класс 5
ИЗОЛЯЦИЯ: EPR
ЭКРАН: Экран из луженой меди / нейлоновой оплетки поверх фазовых жил. Заземленная жила не экранирована на Наконечнике 211.
СХЕМА: Все жилы уложены так, чтобы контактировать друг с другом.
ПОКРЫТИЕ: Состав оболочки на основе каучука.
БРОНЯ: Гибкая броня из оцинкованной стали.
НАРУЖНАЯ ОБОЛОЧКА: Прочная внешняя оболочка из хлоропрена.

СВЯЗАННЫЕ СТАНДАРТЫ: MGM 112/1984
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 660/1100 В
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 3 кВ

Параметры		3 × 10	3 × 16	3 × 25	3 × 35	3 × 50	3 × 70	3 × 95	3 × 120
MGM 112
Параметры
Количество и сечение	мм2	3 × 10	3 × 16	3 × 25	3 × 35	3 × 50	3 × 70	3 × 95	3 × 120
Stranding	мм	80 / 0,40	126 / 0,40	196 / 0,40	276 / 0,40	396 / 0,40	360 / 0,50	475 / 0,50	608 / 0,50
Диаметр проводника	Ном. мм	4,40	5,50	7.10	8,40	10.10	11,90	13,90	15,50
Толщина изоляции	мм	1.5	1.5	1.6	1.6	1.6	1,8	2.0	2.2
Детали кабеля
Радиальная толщина внутренней оболочки	мм	2,5	2,5	2,5	2,5	2,5	2,5	3.8	3.8
Мин. внутренний диаметр оболочки	мм	25,5	28,7	32,2	35,2	39,5	44,5	52,5	56,6
Максимум. внутренний диаметр оболочки	мм	27,5	30,7	34,2	37,2	41,5	47,0	55,5	59,6
Размер брони	мм	7 / 0,71	7 / 0,71	7 / 0,71	7 / 0,71	7 / 0,71	7 / 0,90	7 / 1,25	7 / 1,25
Радиальный диаметр внешней оболочки	мм	3.8	3.8	4.1	4.4	4.9	5,4	5.9	6.3
Мин. общий диаметр	мм	37,3	40,6	44,6	48,3	53,6	60,7	71,8	76,7
Максимум. общий диаметр	мм	39,8	43,4	47,4	51,1	57,4	64,5	75,8	81,0
Мин. радиус изгиба	мм	398	434	474	511	574	645	758	810
Прил. вес кабеля	кг / км	2,52	3,22	3,85	4.6	5,71	7,45	10,25	11,8
Медный вес	кг / км	488	741	1,12	1,868	2,49	3,686	4,766	6,566
Электрические детали
«Номинальный постоянный ток при температуре окружающей среды 25 ° C»	А	63	85	110	135	170	205	250	295
Максимум. Сопротивление постоянному току при 20 ° C
Фазовые проводники	Ом / км	1,95	1,24	0,795	0,565	0,393	0,277	0,210	0,164
Броня	Ом / км	1,97	1,76	1,45	1.03	1,00	0,51	0,39	0,30
3 экрана в параллельном подключении	Ом / км	1,33	1,61	1,10	1,20	1,40	0,70	0,85	0,50
Номинальный кесит		3 × 10 + 10	3 × 16 + 16	3 × 25 + 16	3 × 35 + 25	3 × 50 + 35	3 × 70 + 50	3 × 95 + 70	3 × 120 + 70
MGM 112
Фазовые проводники
Количество и сечение	мм2	3 × 10	3 × 16	3 × 25	3 × 35	3 × 50	3 × 70	3 × 95	3 × 120
Stranding	мм	80 / 0,40	126 / 0,40	196 / 0,40	276 / 0,40	396 / 0,40	360 / 0,50	475 / 0,50	608 / 0,50
Диаметр проводника	Ном. мм	4,40	5,50	7.10	8,40	10.10	11,90	13,90	15,50
Толщина изоляции	мм	1.5	1.5	1.6	1.6	1,7	1,8	2.0	2.2
Проводник земли
Количество и сечение	мм2	1 × 10	1 × 16	1 × 16	1 × 25	1 × 35	1 × 50	1 × 70	1 × 70
Stranding	мм	80 / 0,40	126 / 0,40	126 / 0,40	196 / 0,40	276 / 0,40	396 / 0,40	360 / 0,50	360 / 0,50
Диаметр проводника	Ном. мм	4,40	5,50	5,50	7.10	8,40	10.10	11,90	11,90
Толщина изоляции	мм	1.5	1.5	1.5	1.6	1.6	1,7	1,8	1,8
Детали кабеля
Радиальная толщина внутренней оболочки	мм	2,5	2,5	2,5	2,5	2,5	3.8	5.0	5.0
Мин. внутренний диаметр оболочки	мм	27,9	31,6	35,4	38,8	43,7	51,8	60,3	64,9
Максимум. внутренний диаметр оболочки	мм	29,9	33,6	37,4	40,8	46,2	54,8	63,3	67,9
Размер брони	мм	7 / 0,71	7 / 0,71	7 / 0,71	7 / 0,71	7 / 0,71	7 / 0,90	7 / 1,25	7 / 1,25
Радиальная толщина внешней оболочки	мм	3.8	4.1	4.4	4.8	5,3	5,8	6.4	6.0
Мин. общий диаметр	мм	39,8	44,0	48,5	52,7	59,7	68,8	80,6	86,0
Максимум. общий диаметр	мм	42,3	46,8	51,3	56,5	63,5	72,8	84,9	90,0
Мин. радиус изгиба	мм	423	468	513	565	635	728	849	900
Прил. вес кабеля	кг / км	3,05	3,92	4,78	5,8	7,08	10,55	16,65	19
Медный вес	кг / км	584	895	1,164	1,608	2,196	3,036	4,028	4,758
Электрические детали
«Номинальный постоянный ток при температуре окружающей среды 25 ° C»	А	63	85	110	135	170	205	250	295
Максимум. Сопротивление постоянному току при 20 ° C
Фазовые проводники	Ом / км	1,95	1,24	0,795	0,565	0,393	0,277	0,210	0,164
Заземляющий проводник	Ом / км	1,95	1,24	1,24	0,795	0,565	0,393	0,277	0,277
Броня	Ом / км	1,81	1,63	1,45	1.03	0,715	0,504	0,382	0,299
3 экрана в параллельном подключении	Ом / км	1,33	1,61	1,10	1,20	1,40	0,70	0,85	0,50
