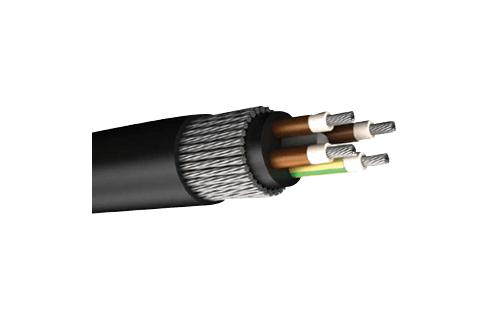

MGM TYPES

Применяется для поставки землеройных, дробильных машин и оборудования.

ПРОВОДНИК: Электролитический, многожильный, луженый медный провод IEC 60228, класс 5
ИЗОЛЯЦИЯ: ЭПР
ЭКРАН: Экран из луженой меди / нейлоновой оплетки поверх фазовых жил. Заземленная жила не экранирована.
СХЕМА: Все жилы уложены в контакте друг с другом.
ПОКРЫТИЕ: Состав постельного белья на основе каучука.
БРОНЯ: Гибкая броня из оцинкованной стали.
НАРУЖНАЯ ОБОЛОЧКА: Прочная внешняя оболочка из хлоропрена.

СВЯЗАННЫЕ СТАНДАРТЫ: MGM 112/1984
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 1900/3300 В
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 7,5 кВ

Поперечное сечение		3 × 25 + 16	3 × 35 + 16	3 × 35 + 25	3 × 50 + 35	3 × 70 + 50	3 × 95 + 70	3 × 120 + 70
Фазовые проводники
Количество и сечение	мм2	3 × 25	3 × 35	3 × 35	3 × 50	3 × 70	3 × 95	3 × 120
Stranding	мм	196 / 0,40	276 / 0,40	276 / 0,40	396 / 0,40	360 / 0,50	475 / 0,50	608 / 0,50
Диаметр проводника	Ном. мм	7.10	8,40	8,40	10.10	11,90	13,90	15,50
Толщина изоляции	мм	3.0	3.0	3.0	3.0	3.0	3.0	3.0
Проводник земли
Количество и сечение	мм2	1 × 16	1 × 16	1 × 25	1 × 35	1 × 50	1 × 70	1 × 70
Stranding	мм	126 / 0,40	126 / 0,40	196 / 0,40	276 / 0,40	396 / 0,40	360 / 0,50	360 / 0,50
Диаметр проводника	Ном. мм	5,50	5,50	7.10	8,40	10.10	11,90	11,90
Толщина изоляции	мм	3,6	3.8	4.0	3.8	3.8	3.8	3.8
Детали кабеля
Радиальная толщина внутренней оболочки	мм	2,5	3.8	3.8	3.8	5.0	5.0	5.0
Мин. внутренний диаметр оболочки	мм	42,2	46,5	48,2	51,6	60,0	65,1	68,8
Максимум. внутренний диаметр оболочки	мм	44,7	48,5	50,7	53,6	63,0	68,9	72,6
Размер брони	мм	7 / 0,90	7 / 0,90	7 / 0,90	7 / 0,90	7 / 1,25	7 / 1,25	7 / 1,25
Радиальная толщина внешней оболочки	мм	5.1	5.9	5.9	5.9	6.4	6.9	7.3
Мин. общий диаметр	мм	57,8	64,0	64,6	69,4	80,3	86,4	90,9
Максимум. общий диаметр	мм	61,6	66,7	68,4	73,4	84,6	90,7	95,2
Мин. радиус изгиба	мм	740	801	821	881	1.016	1.089	1.143
Прил. вес кабеля	кг / км	6,8	8,5	8,6	9,75	15,6	18,1	20.05
Медный вес	кг / км	1,164	1,522	1,608	2,196	3,036	4,688	6,578
Электрические детали
«Номинальный постоянный ток при температуре окружающей среды 25 ° C»	А	110	135	135	170	205	250	295
Максимум. Сопротивление постоянному току при 20 ° C
Фазовые проводники	Ом / км	0,795	0,565	0,565	0,393	0,277	0,210	0,164
Заземляющий проводник	Ом / км	1,24	1,24	0,795	0,565	0,393	0,277	0,277
Броня	Ом / км	0,965	0,900	0,844	0,715	0,488	0,382	0,299
3 экрана в параллельном подключении	Ом / км	1,35	0,85	0,80	0,70	0,69	0,64	0,55
