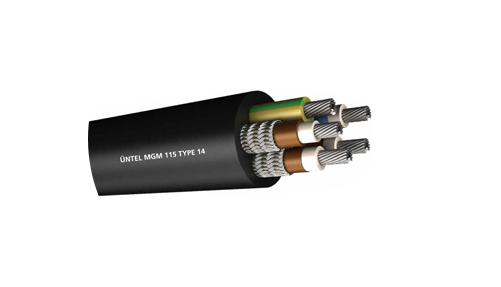

MGM TYPES

Используется для поставки ручных сверлильных станков.

ПРОВОДНИК: электролитический, многожильный, луженая медный провод IEC 60228 класс 5
ИЗОЛЯЦИЯ: EPR
СЕПАРАТОР: Цветная Текстильная лента для идентификации сердечника.
ЭКРАН: Экран из луженой меди / нейлоновой оплетки поверх фазовых жил. Контрольная жила и заземляющие жилы не экранируются.
СХЕМА: Все жилы уложены в контакте друг с другом.
ПОКРЫТИЕ: Состав оболочки на основе каучука.
НАРУЖНАЯ ОБОЛОЧКА: усиленная внешняя оболочка из хлоропрена

СВЯЗАННЫЕ СТАНДАРТЫ: MGM 115/1985
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 660/1100 В
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 2,5 кВ



Поперечное сечение		3 × 25 + 2 × 16	3 × 35 + 2 × 16	3 × 50 + 2 × 25	3 × 70 + 2 × 35	3 × 95 + 2 × 50
Фазовый проводник
Количество и сечение	мм2	3 × 25	3 × 35	3 × 50	3 × 70	3 × 95
Stranding	мм	196 / 0,40	276 / 0,40	396 / 0,40	360 / 0,50	475 / 0,50
Диаметр проводника	Ном. мм	6,75	8.00	9,75	11,60	12,75
Толщина изоляции	мм	1.6	1.6	1,7	1,8	2.0
Проводник земли
Количество и сечение	мм2	1 × 16	1 × 16	1 × 25	1 × 35	1 × 50
Stranding	мм	126 / 0,40	126 / 0,40	196 / 0,40	276 / 0,40	396 / 0,40
Диаметр проводника	Ном. мм	5,50	5,50	6,75	8.00	9,75
Толщина изоляции	мм	1.6	1.6	1,7	1,8	2.0
Пилот-дирижер
Количество и сечение	мм2	1 × 25	1 × 35	1 × 50	1 × 70	1 × 95
Stranding	мм	196 / 0,40	276 / 0,40	396 / 0,40	360 / 0,50	475 / 0,50
Диаметр проводника	Ном. мм	6,75	8.00	9,75	11,60	12,75
Толщина изоляции	мм	1.5	1.5	1.6	1.6	1,7
Детали кабеля
Мин. общий диаметр	мм	43,2	47,3	53,7	61,2	69,3
Максимум. общий диаметр	мм	46,5	50,7	57,6	65,0	73,9
Мин. радиус изгиба	мм	419	457	519	585	666
Радиальный диаметр внешней оболочки	мм	5.0	5.2	5,7	6.3	7.0
Максимум. тянущее напряжение	кгс	638	729	910	1,148	1,446
Прил. вес кабеля	кг / км	3,55	4,28	5,65	7,52	9,8
Медный вес	кг / км	1,307	1,675	2.34	3,228	4,326
Электрические детали
«Номинальный постоянный ток при температуре окружающей среды 25 ° C»	А	110	135	170	205	250
Короткий ток ›ток в течение 1 с	А	3,45	3,45	4,55	4.82	7.3
Максимум. Сопротивление постоянному току при 20 ° C
Фазовый и заземляющий проводники	Ом / км	0,795	0,565	0,393	0,277	0,21
Пилот-дирижер	Ом / км	1240	1240	0,795	0,565	0,393
3 экрана в параллельном подключении	Ом / км	1,10	1,20	1,40	0,70	0,85
