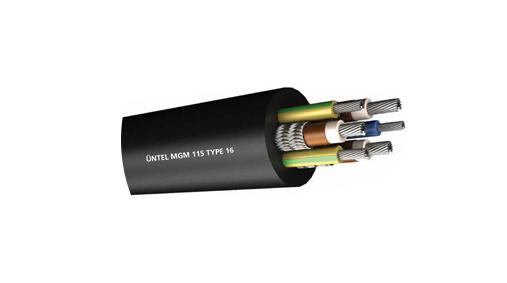

MGM TYPES

Применяется для поставки землеройных, дробильных машин и оборудования.

ПРОВОДНИК: электролитический, многожильный, луженая медный провод IEC 60228 класс 5
ИЗОЛЯЦИЯ: EPR
СЕПАРАТОР: Цветная Текстильная лента для идентификации сердечника.
ЭКРАН: Экран из луженой меди / нейлоновой оплетки поверх фазовых жил. Контрольная жила и заземляющие жилы не экранируются.
СОСТАВ: Все жилы фаз лежат в контакте друг с другом. Между ними закладываются две заземляющие жилы и одна пилотная жила.
ПОКРЫТИЕ: Состав оболочки на основе каучука.
НАРУЖНАЯ ОБОЛОЧКА: Прочная внешняя оболочка из хлоропрена.

Сечение (мм2)		3 × 25 + 3 × 10	3 × 35 + 3 × 10	3 × 50 + 3 × 16	3 × 70 + 3 × 25	3 × 95 + 3 × 35
Фазовый проводник
Количество и сечение	мм2	3 × 25	3 × 35	3 × 50	3 × 70	3 × 95
Stranding	мм	196 / 0,40	276 / 0,40	396 / 0,40	360 / 0,50	475 / 0,50
Диаметр проводника	Ном. мм	6,75	8.00	9,75	11,60	12,75
Толщина изоляции	мм	1.6	1.6	1,7	1,8	2.0
Общее сечение экрана	мм2	25,4	25,4	33	35	53
Проводник земли
Количество и сечение	мм2	2 × 10	2 × 10	2 × 16	2 × 25	2 × 35
Stranding	мм	80 / 0,40	80 / 0,40	126 / 0,40	196 / 0,40	276 / 0,40
Диаметр проводника	Ном. мм	4,40	4,40	5,50	6,75	8.00
Толщина изоляции	мм	1.0	1.0	1.0	1.0	1.0
Пилот-дирижер
Количество и сечение	мм2	1 × 10	1 × 10	1 × 16	1 × 25	1 × 35
Stranding	мм	80 / 0,40	80 / 0,40	126 / 0,40	196 / 0,40	276 / 0,40
Диаметр проводника	Ном. мм	4,40	4,40	5,50	6,75	8.00
Толщина изоляции	мм	1.0	1.0	1.0	1.0	1.0
Детали кабеля
Мин. общий диаметр	мм	36,5	39,5	43,9	49,6	58,2
Максимум. общий диаметр	мм	40,2	44,7	49,0	55,3	65,0
Мин. радиус изгиба	мм	362	403	441	498	585
Радиальный диаметр внешней оболочки	мм	5.0	5.0	5.0	5,4	6.0
Максимум. тянущее напряжение	кгс	533	580	649	795	1.039
Прил. вес кабеля	кг / км	2,77	3,25	4.2	5,65	7,35
Медный вес	кг / км	1,298	1,666	2.321	3,276	4,374
Электрические детали
«Номинальный постоянный ток при температуре окружающей среды 25 ° C»	А	110	135	170	205	250
Короткий ток ›ток в течение 1 с	А	3,45	3,45	4,55	4.82	7.3
Максимум. Сопротивление постоянному току при 20 ° C
Фазовый и заземляющий проводники	Ом / км	0,795	0,565	0,393	0,277	0,21
Пилот-дирижер	Ом / км	1950	1950	1240	0,795	0,565
3 экрана в параллельном подключении	Ом / км	1,10	1,20	1,40	0,70	0,85
