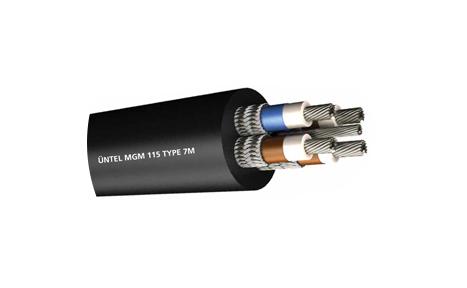

MGM 115 TYPE 7M
Производитель —
Оценка (средняя 0)
Используется для поставки землеройных, дробильных машин и оборудования.
ПРОВОДНИК: Электролитический, многопроволочный, луженый медный провод IEC 60228, класс 5
ИЗОЛЯЦИЯ: EPR (Жила заземления не изолирована)
СЕПЕРАТОР: Цветная текстильная лента...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — MGM 115 TYPE 7M
Используется для поставки землеройных, дробильных машин и оборудования.
ПРОВОДНИК: Электролитический, многопроволочный, луженый медный провод IEC 60228, класс 5 ИЗОЛЯЦИЯ: EPR (Жила заземления не изолирована) СЕПЕРАТОР: Цветная текстильная лента для идентификации сердечника. ЭКРАН: Экран из луженой меди / нейлоновой оплетки поверх фазных и пилотных жил. СХЕМА: Все жилы уложены в контакт с неизолированным медным заземляющим проводом. ПОКРЫТИЕ: Состав оболочки на резиновой основе. НАРУЖНАЯ ОБОЛОЧКА: Прочная внешняя оболочка из хлоропрена.
СВЯЗАННЫЕ СТАНДАРТЫ: MGM 115/1985 НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 660/1100 В ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 2,5 кВ
| Cross Section | 3×16+16+16 | 3×25+16+16 | 3×35+18+16 | 3×50+25+25 | 3×70+35+35 | 3×95+50+50 | 3×120+50+70 | |
| Phase Conductor | ||||||||
| Number and cross section | mm2 | 3×16 | 3×25 | 3×35 | 3×50 | 3×70 | 3×95 | 3×120 |
| Stranding | mm | 126/0,40 | 196/0,40 | 276/0,40 | 396/0,40 | 360/0,50 | 475/0,50 | 608/0,50 |
| Conductor diameter | Nom. mm | 5.50 | 6.75 | 8.00 | 9.75 | 11.60 | 12.75 | 15.10 |
| Insulation thickness | mm | 1.5 | 1.6 | 1.6 | 1.7 | 1.8 | 2.0 | 2.4 |
| Earth Conductor | ||||||||
| Number and cross section | mm2 | 1×16 | 1×16 | 1×18 | 1×25 | 1×35 | 1×50 | 1×50 |
| Stranding | mm | 126/0,40 | 126/0,40 | 147/0,40 | 196/0,40 | 276/0,40 | 396/0,40 | 396/0,40 |
| Conductor diameter | Nom. mm | 5.50 | 5.50 | 6.00 | 6.75 | 8.00 | 9.75 | 9.75 |
| Pilot Conductor | ||||||||
| Number and cross section | mm2 | 1×16 | 1×16 | 1×16 | 1×25 | 1×35 | 1×50 | 1×70 |
| Stranding | mm | 126/0,40 | 126/0,40 | 126/0,40 | 196/0,40 | 276/0,40 | 396/0,40 | 360/0,50 |
| Conductor diameter | Nom. mm | 5.50 | 5.50 | 5.50 | 6.75 | 8.00 | 9.75 | 11.60 |
| Insulation thickness | mm | 1.5 | 1.5 | 1.5 | 1.6 | 1.6 | 1.7 | 1.7 |
| Cable details | ||||||||
| Min. overall diameter | mm | 35.8 | 39.7 | 43.1 | 48.5 | 55.1 | 62.4 | 68.0 |
| Max. overall diameter | mm | 40.6 | 44.9 | 47.3 | 53.8 | 60.8 | 68.1 | 78.0 |
| Min. bending radius | mm | 366 | 405 | 426 | 485 | 548 | 613 | 702 |
| Max. pulling tension | kgf | 480 | 642 | 834 | 1.2 | 1.68 | 2 | 2 |
| Appx. cable weight | kg/km | 2.4 | 2.95 | 3.52 | 4.6 | 6.2 | 7.9 | 9.65 |
| Copper weight | kg/km | 1.07 | 1.33 | 1.69 | 2.32 | 3.19 | 4.3 | 5.1 |
| Electrical details | ||||||||
| «Continuous current rating at 25°C Ambient» |
A | 85 | 110 | 135 | 170 | 205 | 250 | 295 |
| «Intermittent current rating at 25°C Ambient» |
A | 96 | 125 | 150 | 200 | 250 | 310 | 355 |
| Max. DC resistance at 20°C | ||||||||
| Phase Conductor | Ω /km | 1.24 | 0.795 | 0.565 | 0.393 | 0.277 | 0.21 | 0.164 |
| Pilot Conductor | Ω /km | 1.24 | 1.24 | 1.24 | 0.795 | 0.565 | 0.393 | 0.277 |
| 3 screens and earth in parallel connection |
Ω /km | 0.7 | 0.6 | 0.6 | 0.5 | 0.34 | 0.28 | 0.26 |
| Nom. reactance at 50Hz | Ω /km | 0.109 | 0.107 | 0.101 | 0.098 | 0.095 | 0.094 | 0.092 |
| Nom. reactance at 60Hz | Ω /km | 0.131 | 0.128 | 0.121 | 0.118 | 0.114 | 0.113 | 0.11 |
| Min. insulation resistance at 20°C |
M Ω /km | 435 | 375 | 325 | 285 | 0.26 | 0.25 | 250 |
| 3 phase voltage drop on full load current |
mV/A/m | 2.62 | 1.68 | 1.2 | 0.84 | 0.61 | 0.47 | 0.38 |
