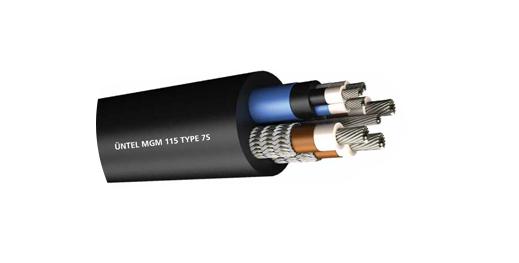

MGM TYPES

Используется для поставки землеройных, дробильных машин и оборудования.

ПРОВОДНИК: Электролитический, многопроволочный, луженый медный провод IEC 60228, класс 5
ИЗОЛЯЦИЯ: EPR (Жила заземления не изолирована)
СЕПЕРАТОР: Цветная текстильная лента для идентификации сердечника.
ЭКРАН: Экран из луженой меди / нейлоновой оплетки поверх фазовых жил. Пилотный блок не экранирован.
СХЕМА: Все жилы уложены в контакт с неизолированным медным заземляющим проводом.
ПОКРЫТИЕ: Состав оболочки на резиновой основе.
НАРУЖНАЯ ОБОЛОЧКА: Прочная внешняя оболочка из хлоропрена.

СВЯЗАННЫЕ СТАНДАРТЫ: MGM 115/1985
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 660/1100 В
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 2,5 кВ

Cross Section		3×50+25+3×4	3×70+35+3×6	3×95+50+3×6	3×120+50+3×10
Phase Conductor
Number and cross section	mm2	3×50	3×70	3×95	3×120
Stranding	mm	396/0,40	360/0,50	475/0,50	608/0,50
Conductor diameter	Nom. mm	9.75	11.60	12.75	15.10
Insulation thickness	mm	1.7	1.8	2.0	2.4
Earth Conductor
Number and cross section	mm2	1×25	1×35	1×50	1×50
Stranding	mm	196/0,40	276/0,40	396/0,40	396/0,40
Conductor diameter	Nom. mm	6.75	8.00	9.75	9.75
Pilot Conductor
Number and cross section	mm2	3×4	3×6	3×6	3×6
Stranding	mm	56/0,30	84/0,30	84/0,30	80/0,40
Conductor diameter	Nom. mm	2.60	3.50	3.50	4.40
Insulation thickness	mm	1.4	1.5	1.5	1.5
Cable details
Min. overall diameter	mm	48.5	55.1	62.4	68.0
Max. overall diameter	mm	53.8	60.8	68.1	74.5
Min. bending radius	mm	485	548	613	671
Max. pulling tension	kgf	1.12	1.57	2	2
Appx. cable weight	kg/km	4.45	6.08	6.65	8.3
Copper weight	kg/km	2.2	3.15	4.25	4.8
Electrical details
«Continuous current rating at 25°C Ambient»	A	170	205	250	295
«Intermittent current rating at 25°C Ambient»	A	200	250	310	355
Max. DC resistance at 20°C
Phase Conductors	Ω /km	0.393	0.277	0.21	0.164
Pilot Conductors	Ω /km	5.47	3.6	3.6	2.09
3 screens and earth in parallel connection	Ω /km	0.5	0.34	0.28	0.26
Nom. reactance at 50Hz	Ω /km	0.098	0.095	0.094	0.092
Nom. reactance at 60Hz	Ω /km	0.118	0.114	0.113	0.11
Min. insulation resistance at 20°C	M Ω /km	285	260	250	250
3 phase voltage drop on full load current	mV/A/m	0.84	0.61	0.47	0.38
