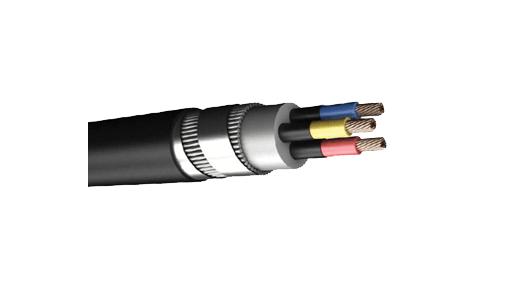

MGM TYPES

Используется в качестве стационарного инсталляционного кабеля для питания машин и оборудования.

ПРОВОДНИК: электролитический, многопроволочный, медный провод IEC 60228, класс 1 или 2
ИЗОЛЯЦИЯ: ПВХ
СЕПЕРАТОР: полупроводник / ayer
СХЕМА: Al / жилы / помогают контактировать друг с другом.
ПОКРЫТИЕ: Состав оболочки на основе ПВХ.
БРОНЯ: Два слоя гальванизированной стальной брони.
СЕПЕРАТОР: Оцинкованная сталь / лента (опция).
НАРУЖНАЯ ОБОЛОЧКА: Специальный ПВХ пластикат.

СВЯЗАННЫЕ СТАНДАРТЫ: MGM 109/1983
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 3800/6600 В
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 17 кВ

Номинальное сечение		3 × 16	3 × 25	3 × 35	3 × 50	3 × 70	3 × 95	3 × 120	3 × 150	3 × 185
Фаза и заземление
Количество и сечение	мм2	3 × 16	3 × 25	3 × 35	3 × 50	3 × 70	3 × 95	3 × 120	3 × 150	3 × 185
Диаметр проводника	Nam.mm	4,90	6.10	7.10	8,40	10.00	11,80	13.30	15.20	17.00
Толщина изоляции	мм	3,4	3,4	3,4	3,4	3,4	3,4	3,4	3,4	3,4
Детали кабеля
Радиальная толщина внутренней оболочки	мм	1.4	1,8	1,8	1,8	1,8	2.2	2.2	2.2	2,6
Внутренний диаметр оболочки	мм	30,0	34,0	36,5	37,9	40,7	44,7	48,6	52,7	56,9
Диаметр брони	мм	1 / 1,6	1 / 2,0	1 / 2,0	1 / 2,0	1 / 2,0	1 / 2,5	1 / 2,5	1 / 2,5	1 / 2,5
Радиальная толщина внешней оболочки	мм	2.0	2.1	2.2	2.2	2.3	2,5	2,6	2,6	2,8
Мин. диаметр кабеля	мм	33,9	38,3	40,6	43,4	47,1	53,1	56,6	60,6	67,3
Максимум. диаметр кабеля	мм	37,9	42,3	44,6	47,4	51,1	57,1	60,6	64,6	71,3
Мин. радиус изгиба	мм	379	423	446	474	511	571	606	646	713
Приблизительный вес кабеля	кг, лкм	2 700	3600	4200	5 100	6 450	8,450	9 900	11 600	14 550
Медный вес	кг, лкм	461	720	1,043	1,540	2 236	3086	3,956	4970	6 208
Электрические значения
«Допустимая длительная токовая нагрузка при 25 ° C»	А	86	110	135	160	200	245	285	325	370
При 20 ° C макс. Сопротивление постоянному току
Фазовый и заземляющий проводники	Ом / км	1,15	0,727	0,524	0,387	0,268	0,193	0,153	0,124	0,0991
Броня	Ом / км	1,92	1,21	0,873	0,645	0,447	0,322	0,255	0,207	0,165
