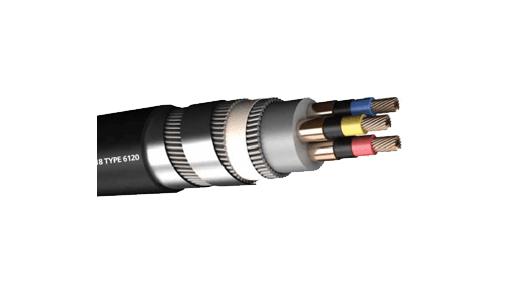

MGM TYPES

Используется в качестве стационарного инсталляционного кабеля для питания машин и оборудования.

ПРОВОДНИК: электролитический, многопроволочный, медный провод IEC 60228, класс 1 или 2
ИЗОЛЯЦИЯ: ПВХ
СЕПЕРАТОР: Полупроводник Джейер
ЭКРАН: Жилы индивидуальные, экранированные медной лентой.
СХЕМА: Все ядра находятся в контакте друг с другом.
ПОКРЫТИЕ: Состав оболочки на основе ПВХ.
БРОНЯ: Два слоя гальванизированной стальной брони.
СЕПЕРАТОР: Оцинкованная стальная лента (опция).
НАРУЖНАЯ ОБОЛОЧКА: Специальный ПВХ пластикат.

СВЯЗАННЫЕ СТАНДАРТЫ: MGM 109/1983
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 3800/6600 В
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 10 кВ

Номинальное сечение		3 × 16	3 × 25	3 × 35	3 × 50	3 × 70	3 × 95	3 × 120	3 × 150	3 × 185
Фаза и заземление
Количество и сечение	мм2	3 × 16	3 × 25	3 × 35	3 × 50	3 × 70	3 × 95	3 × 120	3 × 150	3 × 185
Диаметр проводника	Ном. Мм	4,90	6.10	7.10	8,40	10.00	11,80	13.30	15.20	17.00
Толщина изоляции	мм	3,4	3,4	3,4	3,4	3,4	3,4	3,4	3,4	3,4
Детали кабеля
Радиальная толщина внутренней оболочки	мм	1.4	1,8	1,8	1,8	1,8	2.2	2.2	2.2	2,6
Внутренний диаметр оболочки	мм	30,0	34,0	36,5	37,9	40,7	44,7	48,6	52,7	56,9
Диаметр брони	мм	1 / 1,6	1 / 2,0	1 / 2,0	1 / 2,0	1 / 2,0	1 / 2,5	1 / 2,5	1 / 2,5	1 / 2,5
Радиальная толщина внешней оболочки	мм	2.1	2.2	2.3	2,4	2,5	2,6	2,7	2,8	2,9
Мин. диаметр кабеля	мм	40,5	45,6	48,5	51,0	54,5	61,5	65,0	69,0	74,0
Максимум. диаметр кабеля	мм	44,5	49,6	52,5	55,0	58,5	65,5	69,0	73,0	78,0
Мин. радиус изгиба	мм	445	496	525	550	585	655	690	730	780
Приблизительный вес кабеля	кг / км	4850	6250	6950	7 850	9 050	11 850	13 200	14 850	17050
Медный вес	кг / км	631	900	1,208	1,650	2316	3086	3 976	5 070	6,368
Электрические значения
«Допустимая длительная токовая нагрузка при 25 ° C»	А	94	125	150	175	220	265	305	345	390
При 20 ° C макс. Сопротивление постоянному току
Фазовый и заземляющий проводники	Ом / км	1,15	0,727	0,524	0,387	0,268	0,193	0,153	0,124	0,0991
Броня	Ом / км	1,53	0,969	0,699	0,516	0,357	0,257	0,204	0,165	0,132
