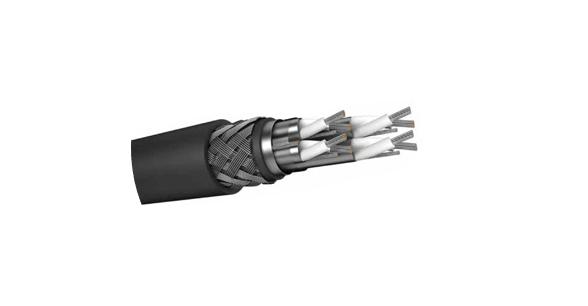

Кабели для нефтяных и газовых буровых платформ
MGT / EPR / ZН / GSWB / SW4
Производитель —
Оценка (средняя 0)
Используется как фиксированный соединительный кабель для питания, управления и освещения.
ПРОВОДНИК: электролитически отожженные, скрученные луженые медные провода класса 2 или класса 5 БАРЬЕР ДЛЯ ПЛАМЕНИ: слюдяная лента ИЗОЛЯЦИЯ:...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — MGT / EPR / ZН / GSWB / SW4
Используется как фиксированный соединительный кабель для питания, управления и освещения.
ПРОВОДНИК: электролитически отожженные, скрученные луженые медные провода класса 2 или класса 5
БАРЬЕР ДЛЯ ПЛАМЕНИ: слюдяная лента
ИЗОЛЯЦИЯ: эластомерный компаунд типа GP4
ЦВЕТА СЕРДЕЧНИКА: черный, пронумерованный поверх белого.
СВИТОК: Двойные или тройные витые пары скручены слоями.
ЭКРАН: Каждая пара обернута фольгой из Al-pet и дренажной проволокой.
ВНУТРЕННЯЯ ОБОЛОЧКА: эластомерный компаунд типа SW4. АРКА: стальная оплетка из оцинкованной проволоки (мин. 82 %).
ВНЕШНЯЯ ОБОЛОЧКА: эластомерный компаунд типа SW4
ЦВЕТ: Черный (другие цвета по запросу)
РАБОЧАЯ ТЕМПЕРАТУРА ПРОВОДНИКА : Макс. 90ºC
ТЕМПЕРАТУРА КОРОТКОГО ЗАМЫКАНИЯ ПРОВОДНИКА : Макс. 250ºC
РАБОЧАЯ ТЕМПЕРАТУРА : Фиксированная/ Fixed: -25 ... + 85ºC
ПЕРЕДАЧА : МЭК 60332-3-22 Cat.I к
ОГНЕСТОЙКИЙ: IEC 60 331 (. 180 мин)
МАСЛОСТОЙКИЙ
ОЗОНОСТОЙКИЙ
ТЕРМОСТОЙКИЙ
УСТОЙЧИВЫЙ К РЫЗРЫВУ
ВОДОСТОЙКИЙ
НЕ СОДЕРЖИТ ГАЛОГЕН
НИЗКАЯ ПЛОТНОСТЬ ДЫМА
ВЗРЫВОСТОЙКИЙ УФ-УСТОЙЧИВЫЙ
| Номер проводника X Поперечное сечение (мм2) | ВНУТРЕННИЙ ДИАМЕТР ОБОЛОЧКИ Мин.-Макс. (Мм) | НАРУЖНЫЙ ДИАМЕТР Мин.-Макс (мм) | КОЭФФИЦИЕНТ МЕДИ (кг / км) | ВЕС КАБЕЛЯ (кг / км) |
| 1900/3300 В | ||||
| 1 × 25 | 13,4 - 15,2 | 17,5 - 19,9 | 240 | 663 |
| 1 × 35 | 14,4 - 16,4 | 18,6 - 21 | 336 | 794 |
| 1 × 50 | 15,6 - 17,6 | 20 - 22,8 | 480 | 1018 |
| 1 × 70 | 17,6 - 19,6 | 22,1 - 25 | 672 | 1299 |
| 1 × 95 | 19,8 - 22,3 | 24,5 - 27,6 | 912 | 1629 |
| 1 × 120 | 21,7 - 24,2 | 26,4 - 29,5 | 1152 | 1970 |
| 1 × 150 | 23,2 - 25,8 | 28,8 - 32 | 1440 | 2442 |
| 1 × 185 | 25,2 - 27,8 | 31 - 34,7 | 1776 | 2968 |
| 1 × 240 | 27,9 - 30,7 | 33,9 - 37,7 | 2304 | 3589 |
| 1 × 300 | 30,4 - 33,6 | 36,6 - 40,5 | 2880 | 4362 |
| 3 × 25 | 27,4 - 30,1 | 33,4 - 37,2 | 720 | 2284 |
| 3 × 35 | 29,3 - 32,4 | 35,5 - 39,3 | 1008 | 2718 |
| 3 × 50 | 32,1 - 35,3 | 38,4 - 42,8 | 1440 | 3388 |
| 3 × 70 | 36,2 - 39,6 | 42,9 - 47,5 | 2016 | 4317 |
| 3 × 95 | 41 - 44,9 | 48,2 - 53,4 | 2736 | 5661 |
| 3 × 120 | 44,9 - 48,9 | 52,2 - 57,6 | 3456 | 6803 |
| 3 × 150 | 48,4 - 53 | 56,2 - 61,7 | 4320 | 8114 |
| 3 × 185 | 52,5 - 57,2 | 60,5 - 66,6 | 5328 | 9587 |
| 3 × 240 | 58,5 - 63,8 | 67 - 73,4 | 6912 | 12104 |
| 3 × 300 | 64 - 69,4 | 72,8 - 79,9 | 8640 | 14489 |
| 3300/3300 В | ||||
| 1 × 25 | 15,1 - 17,1 | 19,4 - 22,3 | 240 | 770 |
| 1 × 35 | 16–18 | 20,3 - 23,2 | 336 | 906 |
| 1 × 50 | 17,4 - 19,4 | 21,9 - 24,8 | 480 | 1085 |
| 1 × 70 | 19,3 - 21,7 | 23,8 - 26,8 | 672 | 1370 |
| 1 × 95 | 21 - 23,5 | 25,7 - 28,8 | 912 | 1706 |
| 1 × 120 | 22,9 - 25,4 | 27,8 - 30,9 | 1152 | 2045 |
| 1 × 150 | 24,5 - 27,2 | 30,3 - 34 | 1440 | 2602 |
| 1 × 185 | 26,3 - 29 | 32,3 - 36,1 | 1776 | 3060 |
| 1 × 240 | 29 - 32,2 | 35,2 - 39,1 | 2304 | 3786 |
| 1 × 300 | 31,6 - 34,8 | 37,9 - 41,9 | 2880 | 4467 |
| 3 × 25 | 30,9 - 34,1 | 37,1 - 41,1 | 720 | 2677 |
| 3 × 35 | 33 - 36,2 | 39,4 - 43,8 | 1008 | 3142 |
| 3 × 50 | 35,8 - 39,1 | 42,3 - 46,9 | 1440 | 3833 |
| 3 × 70 | 39,7 - 43,5 | 46,6 - 51,4 | 2016 | 4804 |
| 3 × 95 | 43,7 - 47,7 | 51,1 - 56,4 | 2736 | 6066 |
| 3 × 120 | 47,5 - 51,7 | 55,1 - 60,6 | 3456 | 7249 |
| 3 × 150 | 51,1 - 55,7 | 59 - 65,1 | 4320 | 8592 |
| 3 × 185 | 55,2 - 60 | 63,5 - 69,8 | 5328 | 10095 |
| 3 × 240 | 61,2 - 66,6 | 69,9 - 76,8 | 6912 | 12486 |
| 3 × 300 | 66,6 - 72,2 | 75,7 - 82,9 | 8640 | 15080 |
Купить MGT / EPR / ZН / GSWB / SW4 в регионе Ярославль.
