MHIE 802N
Производитель —
Оценка (средняя 5)
Технический паспорт Характеристики Xарактеристики согласно ISO 9906: 2012-3B Габаритный чертеж Схема подключения Мощность Температура перекачиваемой жидкости T -15...+90 В°C Температура окружающей среды, макс. T 50 В°C Номинальное...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — MHIE 802N
Технический паспорт
Характеристики
Xарактеристики согласно ISO 9906: 2012-3B
Габаритный чертеж
Схема подключения
| Мощность | |
|---|---|
| Температура перекачиваемой жидкости T | -15...+90 В°C |
| Температура окружающей среды, макс. T | 50 В°C |
| Номинальное давление | PN бар |
| Входное давление макс. H | 6 бар |
| Максимальное рабочее давление pmax | 10 бар |
| Мотор | |
| Класс изоляции | F |
| Степень защиты | IP 54 |
| Подключение к сети | 3~380/400/440 В, 50/60 Гц |
| Номинальная мощность электродвигателя P2 | 1.50 кВт |
| Потребляемая мощность P1 | 1.89 кВт |
| Номинальный ток 3~400 В, 50 Гц IN | 5.6 A |
| Nominal current 3~380 V, 60 Hz I | 5.8 A |
| Nominal current 3~440 V, 60 Hz I | 5.4 A |
| КПД электродвигателя ηm 50% | 79,0 % |
| КПД электродвигателя ηm 75% | 82,0 % |
| КПД электродвигателя ηm 100% | 84,0 % |
| Подключения | |
| Уровень номинального давления (с напорной стороны) PN | PN 10 |
| Уровень номинального давления (на стороне всасывания) PN | PN 10 |
| Материалы | |
| Рабочее колесо | 1.4404 [AISI316L] |
| Корпус насоса | 1.4404 [AISI316L] |
| Вал насоса | 1.4404 [AISI316L] |
| Статическое уплотнение | FKM |
| Mechanical seal | Q1BVGG |
| Данные для заказа | |
| Изделие | Wilo |
| Тип | MHIE 802N |
| Арт.-№ | 4171789 |
| Вес, прим. m | 20.9 кг |
Размеры и габаритные чертежи
Габаритный чертеж
Характеристики
Характеристики

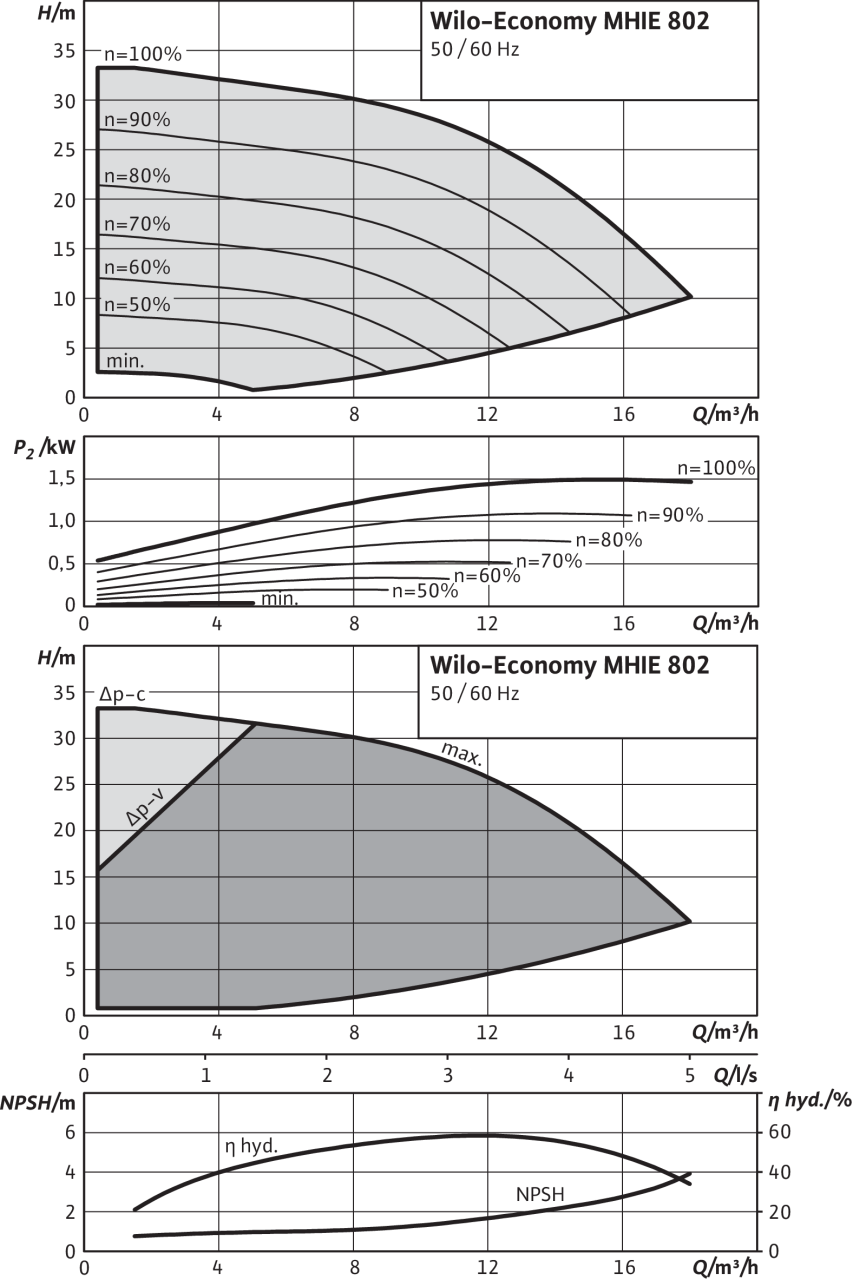

Xарактеристики согласно ISO 9906: 2012-3B
Данные для заказа
| Данные для заказа | |
|---|---|
| Изделие | Wilo |
| Тип | MHIE 802N |
| Арт.-№ | 4171789 |
| Номер EAN | 4048482284712 |
| Цвет | Зеленый/черный/серебристый |
| Минимальное количество для заказа | 1 |
| Единица минимального кол-ва для заказа | PCE |
| Вес (нетто) kg | 20.9 |
| Длина (нетто) mm | 463 |
| Ширина (нетто) mm | 190 |
| Высота (нетто) mm | 341 |
| Вес (брутто) kg | 23.1 |
| Длина (брутто) mm | 590 |
| Ширина (брутто) mm | 400 |
| Высота (брутто) mm | 490 |
| Вид упаковки | Картон |
| Свойства упаковки | Транспортировочная упаковка |
| Штук на поддон | 1 |
| Количество на один слой | 1 |
Описание изделия
Полный текст

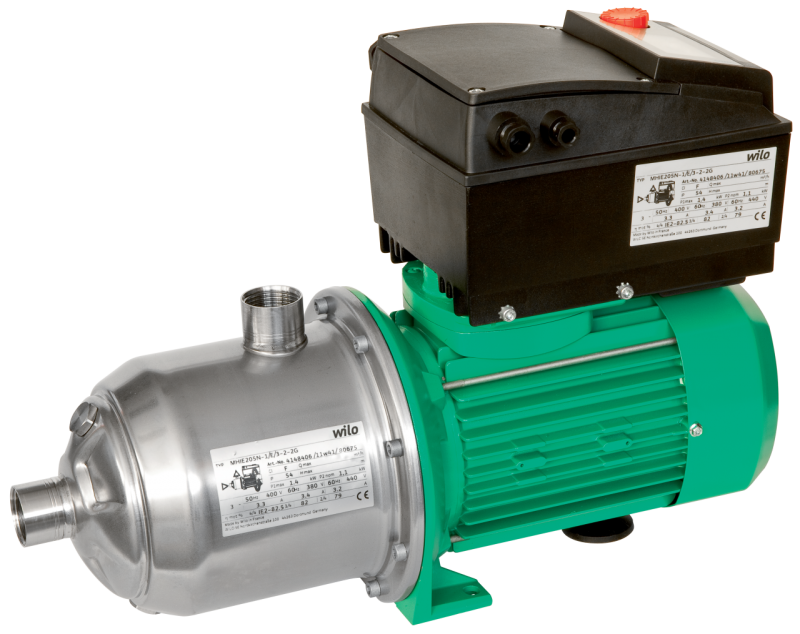

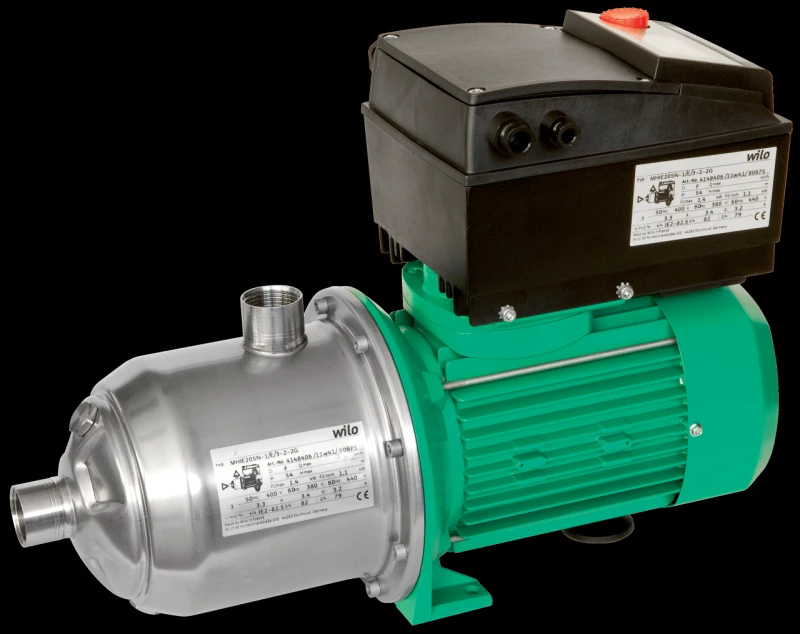

Многоступенчатый нормальновсасывающий горизонтальный высоконапорный центробежный насос блочного типа с горизонтальным всасывающим и вертикальным напорным патрубком и встроенным частотным преобразователем с воздушным охлаждением. Встроенный частотный преобразователь позволяет осуществлять плавную регулировку частоты вращения, давления и ПИД-регулировку.
Регулирование частоты вращения
- «Регулирование частоты вращения»: вручную с помощью красной кнопки или внешних сигналов
- «Постоянный перепад давления»: регулирование давления с помощью датчика давления, установка заданного значения с помощью красной кнопки или внешних сигналов
- «ПИД-регулирование»: регулирование других постоянных величин (температура, расход, давление и т. д.) с помощью датчика, установка заданного значения с помощью красной кнопки или внешних сигналов
Электронный модуль предлагает различные защитные функции. К ним относятся: защита от перегрузки, определение отсутствия воды, повышенного/пониженного сетевого напряжения, высокой температуры окружающей среды, отсутствия фазы, блокировки насоса, короткого замыкания. Сообщения об ошибках выводятся на дисплей.
На электронном модуле имеется устойчивый к короткому замыканию выход напряжения +24 В с макс. нагрузочной способностью контактов 30 мА. Модуль оснащен беспотенциальными контактами для SSM, а также красными и зелеными светодиодами для сигнала ВКЛ./ВЫКЛ.
Вход:
- In1: вход сигнала датчика 4–20 мА, 0–10 В, 0–20 мА или 2–10 В
- In2: вход заданного значения 0–20 мА, 0–10 В, 4–20 мА или 2–10 В
Выход:
- Доступен выход напряжения +24 В с макс. нагрузочной способностью контактов 50 мА
- Беспотенциальная обобщенная сигнализация неисправности и рабочего состояния
- Внешний режим ВКЛ./ВЫКЛ. Информационный обмен через инфракрасный порт
- Гнездо для Wilo IF-модулей (Modbus, BACnet, CAN, PLR, LON) для подсоединения к автоматизированной системе управления зданием
Данный насос имеет компактную конструкцию и оснащен сквозным насосным валом электродвигателя и не зависящим от направления вращения скользящим торцовым уплотнением.
Насос подходит для водоснабжения и повышения давления, промышленных циркуляционных систем, технологической воды, контуров циркуляции охлаждающей воды. Его также можно использовать в системах пожаротушения, моечных установках, в системах орошения.
Особенности/преимущества продукции
- Эргономичная, компактная блочная конструкция
- Все детали гидравлической части, соприкасающиеся с перекачиваемой жидкостью, такие как секции, рабочие и ведущие колеса, корпус насоса изготовлены из нержавеющей стали
- Исключительно простой ввод параметров и простое управление электронным модулем благодаря технологии «красной кнопки» и ЖК-дисплею
- Разрешение к применению в питьевом водоснабжении (ACS, KTW, WRAS) для всех деталей, соприкасающихся с перекачиваемой жидкостью (исполнение EPDM)
Комплект поставки
- Многоступенчатый высоконапорный центробежный насос Wilo-Multivert MHIE
- Инструкция по монтажу и эксплуатации
Указания по компоновке
- Опционально – вставные IF-модули
- Датчики доступны в качестве дополнительных принадлежностей
| Материалы | |
|---|---|
| Рабочее колесо | 1.4404 [AISI316L] |
| Корпус насоса | 1.4404 [AISI316L] |
| Вал насоса | 1.4404 [AISI316L] |
| Статическое уплотнение | FKM |
| Mechanical seal | Q1BVGG |
| Мощность | |
| Температура перекачиваемой жидкости T | -15...+90 В°C |
| Температура окружающей среды, макс. T | 50 В°C |
| Входное давление макс. H | 6 бар |
| Мотор | |
| Класс изоляции | F |
| Степень защиты | IP 54 |
| Подключение к сети | 3~380/400/440 В, 50/60 Гц |
| Номинальная мощность электродвигателя P2 | 1.50 кВт |
| Потребляемая мощность P1 | 1.89 кВт |
| Номинальный ток 3~400 В, 50 Гц IN | 5.6 A |
| Nominal current 3~380 V, 60 Hz I | 5.8 A |
| Nominal current 3~440 V, 60 Hz I | 5.4 A |
| КПД электродвигателя ηm 50% | 79,0 % |
| КПД электродвигателя ηm 75% | 82,0 % |
| КПД электродвигателя ηm 100% | 84,0 % |
| Подключения | |
| Номинальный внутренний диаметр патрубков на стороне всасывания Rp | 1ВЅ |
| Номинальный внутренний диаметр патрубков с напорной стороны Rp | 1Вј |
| Данные для заказа | |
| Изделие | Wilo |
| Тип | MHIE 802N |
| Арт.-№ | 4171789 |
| Вес, прим. m | 20.9 кг |
