МКПс

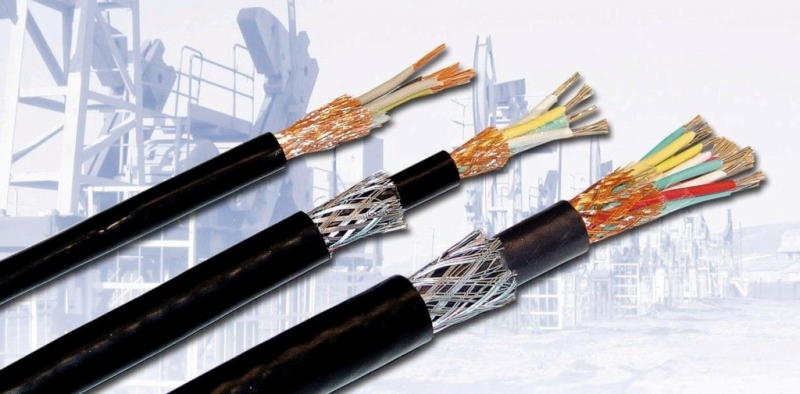

Кабели монтажные с изоляцией и оболочкой из самозатухающих полимерных материалов марки МКПс ®

Назначение:

для фиксированного межприборного монтажа электрических устройств, работающих при номинальном переменном напряжении до 660 В частоты до 400 Гц или постоянном напряжении до 1000 В, для подключения датчиков, исполнительных механизмов, промышленных контроллеров, в т.ч. с цифровым частотно-модулированным сигналом, для формирования промышленных сетей по протоколам HART, PROFINET, FOUNDATION FIELDBUS, PROFIBUS, MODBUS по стандартам ANSI/TIA/EIA-422 (RS-422), RS-485, RS-482 или др. интерфейсам, требующим использование «витой пары» в качестве канала приема/передачи данных, для формирования информационных полевых шин и других систем промышленной автоматизации, для прокладки на открытом воздухе, на эстакадах в коробах и лотках, в помещениях, каналах, туннелях и других кабельных сооружениях, траншеях (земле) при отсутствии опасности механических повреждений, в т.ч. в местах, подверженных воздействию блуждающих токов, в пожароопасных и во взрывоопасных зонах классов 0; 1; 2; 20; 21; 22; В-1; В-1 (а-г); В-2 (согласно ГОСТ 30852.13-2002; ГОСТ IEC 60079-14-2011 и ПУЭ), а также для систем пожарной сигнализации и для прокладки кабельных линий при использовании взрывозащиты вида «искробезопасная электрическая цепь i» по ГОСТ Р 51330.10-99 с номинальным переменным напряжением 250 В частоты до 100 Гц или с постоянным напряжением 375 В.

Конструкция:

Исполнения:

— общепромышленное (без обозначения показателя пожарной опасности);

— нг (А), нг (А)-LS, нг (А)-HF, нг (А)-FRLS, нг (А)-FRHF.

• нг (А) – с оболочкой из полимерного материала пониженной горючести;
• нг (А)-LS – с изоляцией и оболочкой из полимерных материалов пониженной пожароопасности (LS–Low Smoke – низкое дымо- и газовыделение);
• нг (А)-HF – с изоляцией и оболочкой из полимерных материалов, не содержащих галогенов (HF – halogen free);
• нг (А)-FRLS, нг (А)-FRHF – с изоляцией из огнестойкого материала (FR – fire-resistance).

Сечение жил, м м²: 0,35; 0,5; 0,75; 1,0; 1,2; 1,5; 2,5; 4,0.

Число жил, пар, троек, четверок: 1 – 37 (сплошной ряд).

По согласованию с предприятием – разработчиком допускается расширение номенклатуры кабелей по сечению и классу жил, по числу жил, пар, троек и четверок.

Примечания:

По требованию заказчика кабели изготавливаются (примеры):

• с однопроволочными токопроводящими жилами: МКПсВ 3х0,75 (ож);
• с токопроводящими жилами из медных проволок: МКПсВм;
• с комбинированным сечением токопроводящих жил: МКПсВ 2х0,75+1х0,5;
• с экранами из медных луженых проволок: МКПсЭлВ; МКПсЭлИВ; МКПсЭИЭлВ или с экранами из фольгированного композиционного материала (металлической поверхностью внутрь) с дренажными проводниками под экранами: МКПсЭфВ; МКПсЭфИВ; МКПсЭИЭфВ;
• с комбинированными экранами: экран из фольгированного композиционного материала (металлической поверхностью наружу), поверх которого – экран-оплетка из медных или медных луже-ных проволок: МКПсЭфмИЭфлВ; МКПсЭфлИЭфмБлВ;
• с водоблокирующими элементами, обеспечивающими герметичность кабелей (исполнение «в»): МКПсВ-в; МКПсВм-в;
• в холодостойком исполнении (ХЛ): МКПсВ-ХЛ; МКПсВнг (А)-ХЛ; МКПсВнг (А)-FRLS-ХЛ;
• в теплостойком исполнении ( «т»): МКПсВ-т; МКПсВм-т; МКПсВм-в-т;
• с броней из стальных оцинкованных проволок поверх оболочки: МКПсВК; МКПсЭВК; МКПсЭКВК;
• с разделительным слоем из самозатухающего полимерного материала под общим экраном: МКПсВЭВ; МКПсВЭКВ; МКПсЭИВЭКВ;
• с заполнителем, изготовленным методом экструзии (исполнение «з»): МКПсВ-з; МКПсЭИЭВм-з; МКПсЭИпЭВ-в-з, предназначены для стационарной электропроводки во взрывоопасных зонах в соответствии с требованиями ГОСТ IEC 60079-14-2011.

Технические характеристики:

Строительная длина, м, не менее 200

Повышенная температура эксплуатации, ºС: до +70;

• для кабелей в теплостойком исполнении ( «т»), а также с индексами нг (А)-HF, нг (А)-FRLS, нг (А)-FRHF, ºС: до +110

Пониженная температура эксплуатации, °С: до -50;

• в исполнении ХЛ, °С: до -60

Электрическое сопротивление токопроводящих жил в соответствии с ГОСТ 22483-2012

Электрическое сопротивление изоляции, МОм•км, не менее:

• кабели с индексом «нг (А)-HF», «нг (А)-FRHF», «нг (А)-FRLS»: 100
• остальные кабели: 10

Испытательное напряжение, В

• между жилами 2500
• между жилами и экранами 2000

Минимальный радиус изгиба кабелей при монтаже:

• небронированных 6 D
• с броней из стальных лент (Бл) 10 D
• с броней из стальных оцинкованных проволок (К) 8 D

Монтаж кабелей без предварительного нагрева – при температуре, не ниже:

• для кабелей с индексом «нг (А)-LS»: минус 20 °С;
• для остальных кабелей: минус 30 °С

Кабели могут быть проложены на открытом воздухе без защиты от воздействия солнечного излучения.

Кабели соответствуют требованиям пожарной безопасности по ГОСТ 31565-2012.

Кабели без обозначения показателя пожарной опасности не распространяют горение при одиночной прокладке.

Кабели с индексами нг (А), нг (А)-LS, нг (А)-HF, нг (А)-FRLS, нг (А)-FRHF не распространяют горение при групповой прокладке по категории А.

Кабели с индексами нг (А)-FRLS, нг (А)-FRHF сохраняют работоспособность в условиях воздействия пламени (огнестойкость) при температуре до 750 °С в течение не менее 180 мин.

Кабели стойки к воздействию воды.

Кабели с водоблокирующими элементами (исполнение «в») стойки к продольному распространению воды.

Кабели стойки к воздействию моторного масла, бензина и дизельного топлива..

Кабели стойки к солнечному излучению.

Минимальный срок службы кабелей – 30 лет.

Справочные данные, необходимые для использования кабелей в искробезопасных электрических цепях:
