Кабели монтажные с ПВХ изоляцией

ГОСТ 10348-80

Назначение

Кабели предназначены для фиксированного межприборного монтажа электрических устройств, работающих при номинальном переменном напряжении до 500 В частоты до 400 Гц или постоянном напряжении до 750 В.

Кабели стойки к вибрационным нагрузкам в диапазоне частот 1-5 000 Гц с ускорением до 329 м/с²; к многократным ударам с ускорением 1 471 м/с² при длительности удара 1-3 мс; к воздействию одиночных ударов с ускорением 9 810 м/с² и линейных нагрузок с ускорением до 4 905 м/с²; стойки к воздействию повышенной температуры до +70 °С, пониженной температуры до -50 °С, а также стойки к воздействию относительной влажности воздуха до 98 % при температуре до +35 °С, в тропическом исполнении стойки к воздействию плесневых грибов.

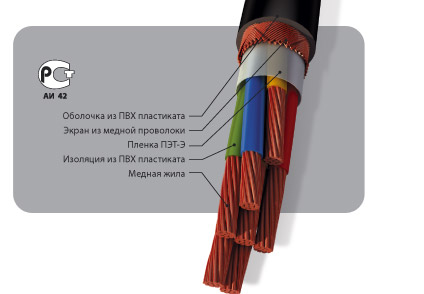

Конструкция

МКШМ — кабель с жилой из медных нелуженых проволок с изоляцией и оболочкой из ПВХ.

МКШ — кабель с жилой из медных луженых проволок с изоляцией и оболочкой из ПВХ пластиката.

МКЭШ — то же, но экранированный (оплетка плотностью не менее 65 %).

К обозначению марки кабеля в тропическом исполнении добавляют через дефис букву «Т» (МКЭШ-Т).

Сортамент

Электрическое сопротивление изоляции, пересчитанное на 1 км длины и температуру +20 °С, — не менее 0,1 МОм на период хранения и эксплуатации.

Строительная длина:

• кабелей МКШ, МКШМ — не менее 60 м;

• кабеля МКЭШ — не менее 25 м.

Срок службы — 15 лет.

Пример условного обозначения: «Кабель МКЭШ 7x0,75 ГОСТ 10348-80».
