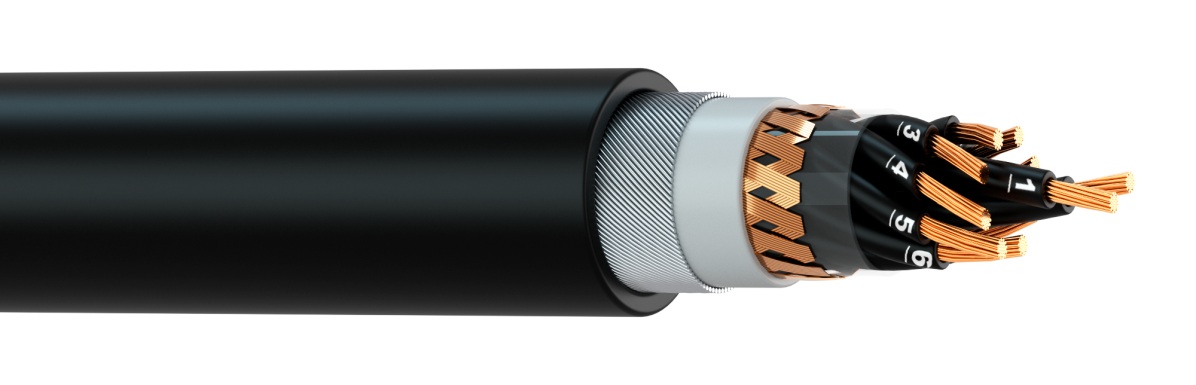

Основные элементы конструкции:
- ТПЖ – медная или медная луженая «л» не ниже 4 класса по ГОСТ 22483. Допускается изготовление однопроволочных жил «ок» и жил 5 – 6 класса
- Огнестойкий барьер (для кабелей в исполнении «FR») – из двух слюдосодержащих лент
- Изоляция – из полимерных материалов:— ПВХ пластиката пониженной пожарной опасности «В»; — безгалогенная композиция «П»; — сшитый полиолефин «Пс»; — кремнийорганическая резина «Ро»; — этиленпропиленовая резина «Рк»; — термопластичный эластомер «T»;
- Водоблокировка – водоблокирующая лента «в»
- Общий экран — оплетка из медных проволок «Э»; — оплетка из медных луженых проволок к букве «Эл»; — лента «Алюмофлекс» с контактным проводником «Эф»; — комбинированный экран из ленты «Алюмофлекс» с оплеткой из медных луженых проволок «Эк»;
- Внутренняя оболочка – из материала наружной оболочки
- Броня — стальные оцинкованные проволоки «К»; — стальные оцинкованные ленты «Б»;
- Наружная оболочка — ПВХ пластикат пониженной пожарной опасности «В»; — Безгалогенная композиция «П»; — Термопластичный эластомер «T».
Виды исполнений:
- Хладостойкий – «ХЛ»
- Экстремально хладостойкий – «ЭХЛ»
- Маслостойкий – «М»
- Ультрафиолетостойкое — «УФ»
- Искробезопасная цепей – «Ex-i»
(X) Класс пожарной опасности по ГОСТ 31565 :
- «нг(А)» — для кабелей с оболочкой из термопластичный эластомера «Т»
- «нг(А)-LS» — для кабелей с оболочкой из ПВХ пластиката пониженной пожарной опасности «В»
- «нг(А)-FRLS» — для кабелей с оболочкой из ПВХ пластиката пониженной пожарной опасности «В»
- «нг(А)-HF» — для кабелей с оболочкой из Безгалогенной композиции «П»
- «нг(А)-FRHF» — для кабелей с оболочкой из Безгалогенной композиции «П»
- Стойкость к продольному распространению воды.
- Стойкость к воздействию морской воды.
- Стойкость к воздействию инея и росы.
- Стойкость к воздействию соляного тумана.
- Стойкость к воздействию солнечного излучения.
- Маслобензостойкость.
- Стойкость к вибрационным нагрузкам.
- Стойкость к ударным нагрузкам.
- Стойкость к линейным нагрузкам.
- Стойкость к монтажным изгибам.
- Стойкость к воздействию плесневых грибов.
Пример условной записи кабеля марки:
ЭТМИКАБ МКТЭкКТнг(А) 10х(2х1,0) Эл c Ex—i Тс
Кабель термостойкий, с десятью парами медных токопроводящих жил сечением 1,0 мм2, с изоляцией из термопластичного эластомера, с индивидуальными экранами пар из медных луженых проволок, с общим комбинированным экраном из ленты типа «Алюмофлекс» и медных луженых проволок, с броней из стальных оцинкованных проволок, с оболочкой из термопластичного эластомера синего цвета, для применения в искробезопасных цепях.
