Аксессуары

• Модуль памяти для хранения параметров настройки и данных, позволяющий производить замену коммуникационных компонентов SIMATICNET без повторного конфигурирования системы связи.
• Применение во всех коммуникационных компонентах SIMATICNET, оснащенных разъемом для установки C-PLUG.
• Для автоматического сохранения параметров конфигурации и автоматической загрузки этих параметров при включении в работу нового коммуникационного компонента.
• Поддержка дополнительных функций хранения данных. Например, электронных версий документации или Web страниц.
• Входит в комплект поставки некоторых коммуникационных компонентов. Например, в комплект поставки коммуникационного процессора CP 443-1 Advanced.

• Быстрая и простая замена компонентов SIMATIC NET без их повторного конфигурирования.
• Замена коммуникационных компонентов без привлечения высококвалифицированного персонала, без использования программатора или компьютера.
• Снижение времени простоя сегментов сети IndustrialEthernet.

Модуль памяти C-PLUG находит применение там, где необходимо обеспечить возможность быстрой замены различных сетевых компонентов без их повторного конфигурирования.

Модуль памяти C-PLUG имеет степень защиты IP20. В сетевых компонентах со степенью защиты IP65 требуемая степень защиты модуля памяти обеспечивается конструкцией корпуса. Питание модуля C-PLUG выполняется через внутренние цепи соответствующего сетевого компонента.

После установки модуля C-PLUG в сетевой компонент в нем автоматически сохраняются параметры настройки, задаваемые при конфигурировании сети. При необходимости замены сетевого компонента из него извлекается модуль C-PLUG, производится замена компонента, в новый компонент вставляется модуль C-PLUG. При включении питания все параметры настройки, сохраненные в модуле C-PLUG, будут восстановлены.

Для ограничения доступа к модулю C-PLUG гнездо для его установки располагается на тыльной стороне коммуникационных компонентов.

Модули C-PLUG, входящие в комплект поставки различных коммуникационных компонентов, могут иметь на корпусе соответствующие надписи.

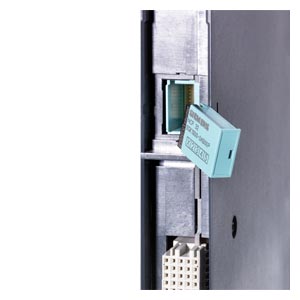

Модуль C-PLUG в коммуникационном процессоре CP 443-1 Advanced

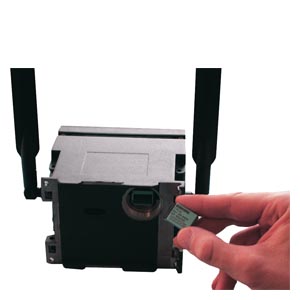

Модуль C-PLUG в точке доступа IWLAN SCALANCE W 788-1pro

Установка чистого модуля памяти C-PLUG в сетевой компонент сопровождается автоматическим сохранением параметров настройки данного компонента в модуле C-PLUG. Изменения параметров настройки автоматически фиксируются в модуле C-PLUG без выполнения каких-либо специальных действий.

Установка модуля C-PLUG с сохраненными данными в несконфигурированный сетевой компонент и включение питания приводит к считыванию всех параметров настройки и автоматической настройке данного компонента. Эта операция поддерживается только для коммуникационных компонентов одинакового типа.

Диагностика

О сбоях в работе, а также установке модуля памяти с данными в коммуникационный компонент другого типа формируются диагностические сообщения, использующие все диагностические возможности данного коммуникационного компонента (светодиодная индикация, PROFINET, SNMP и Web диагностика, сигнальный контакт).

Поддерживаемые продукты

Модуль памяти C-PLUG может применяться для сохранения параметров настройки следующих сетевых компонентов:

Коммутаторы Industrial Ethernet серии SCALANCE X

• SCALANCE X208
• SCALANCE X208PRO
• SCALANCE X204-2
• SCALANCE X206-1
• SCALANCE X204IRT
• SCALANCE X202-2IRT
• SCALANCE X414-3E

Модули защиты данных серии SCALANCE S

• SCALANCE S612
• SCALANCE S613

Модули IWLAN SCALANCE W

• SCALANCE W744-1PRO
• SCALANCE W788-1PRO
• SCALANCE W788-2PRO

Коммуникационные процессоры SIMATIC S7

• CP 443-1 Advanced
• CP 343-1

Сетевые переходы

• IE/PB Link PN IO
