Модульный соединитель IE FC RJ45

Современный человек в своей повседневной жизни не может обойтись без интернета, ведь с его помощью можно не только решать различные личные проблемы, но и профессиональные. Для удобства обязательно необходимо, чтобы интернет-соединение было надёжным и постоянным, чего можно добиться только при грамотном подходе к проведению монтажных работ. Сегодня для этой цели предлагается огромное количество различных материалов, которые предназначаются для подобных задач. Занимаясь описываемым вопросом, обратите внимание на fc rj, который является модульным соединителем, без которого решить поставленную задачу не получится.

Представленное наименование имеет сертификат качества и соответствует существующим стандартам, в том числе международным, поэтому использовать его по прямому предназначению можно уверенно. Модуль обладает эстетичным внешним видом, а значит, гармонично впишется в обстановку, в которой будет находиться после проведения монтажных работ, связанных с прокладкой интернета. Его стоимость невысокая, а от бренда-производителя предоставляется гарантия на длительный период времени, а значит, в его надёжности можно не сомневаться.

Характеристики эффективного fc rj

Устройство имеет два «выхода», что позволяет к нему подключить два соединительных кабеля, один из которых будет «подавать“ сигнал», а второй – «передавать». Изделие выполнено из надёжных комплектующих, которые соответствуют международных стандартам, при этом требуется применять разъёмы и кабеля, которые обладают отличными техническими характеристиками. Перед началом основных работ обязательно составьте проект, что можно выполнить, воспользовавшись помощью опытных мастеров-специалистов, которые справятся с процессом «на отлично».

Среди основных показателей устройства являются следующие параметры:

• рабочая температура;
• диаметр входного и выходного отверстий;
• возможность электрического соединения с экраном.

Если при выборе у вас возникнут сложности, то без грамотной консультации специалиста не обойтись, то есть проблем в этом вопросе не возникнет. При покупке на соединитель будет предоставлена гарантия на несколько лет, поэтому в надёжности его эксплуатации можно не сомневаться. Монтаж не вызовет затруднений, так как этот показатель предусмотрен производителем изначально, но, конечно же, при применении труда опытных мастеров-профессионалов.

Особенности подключения

Чтобы осуществить монтаж системы, необходимо не только правильно подобрать изделия и расходники, но и ответственно выбрать мастера, который проведёт процесс от начала и до конца, согласно техническо-нормативных требований. Только в описываемом случае можно не сомневаться в долговечном использовании сети, причём на неё от специалистов будет предоставлена гарантия на продолжительный срок. Кабельная сеть будет безопасной для использования, при этом вы сможете пользоваться двумя каналами, что сделает эксплуатацию максимально удобной для человека в современном мире.

• Простая технология подключения (методом прокалывания изоляции жил) 8-жильных Industrial Ethernet FC TP кабелей категории 6
• Безошибочный монтаж, благодаря хорошей видимости контактных соединений
• Промышленное исполнение
  • прочный металлический корпус
  • откидная крышка, обеспечивающая в закрытом состоянии защиту от проникновения пыли
• Монтаж на стандартную профильную шину DIN или настенный монтаж. Степень защиты IP40. Установка внутри или снаружи шкафов управления
• Надежные контактные соединения с жилами и экраном кабеля
• Специальный рельеф укладки кабеля в корпусе соединителя, исключающий возможность приложения тяговых усилий к контактным соединениям
• Съемные вставки:
  • вставка IE FC RJ45 2FE для 2 подключений Fast Ethernet
  • вставка IE FC RJ45 1GE для одного подключения гигабитного Ethernet
  • вставка IE FC RJ45 Power для одного подключения Fast Ethernet и одного подключения цепи питания =24 В

• Простой и безошибочный монтаж благодаря наличию ножевых контактов с цветной маркировкой
• Быстрая установка на 8-жильные Industrial Ethernet FC TP кабели
• Высокая универсальность, обеспечиваемая применением съемных вставок
  (получение двух интерфейсов 10/100 Мбит/с, одного интерфейса 1000 Мбит/с или комбинированного интерфейса 100 Мбит/с и цепи питания =24 В)
• Диапазон рабочих температур от -20 до +70 °C
• Надежное электрическое соединение с экраном
• Специальный профиль для укладки кабеля в корпусе, исключающий возможность приложения тяговых усилий к контактным соединениям
• Защита инвестиций. Возможность перехода от 100 к 1000 Мбит/с сетям путем замены съемной вставки

8-жильные кабели SIMATIC NET находят применение в промышленных и офисных сетях Ethernet со скоростью передачи данных 10/100/1000 Мбит/с. Один 8-жильный кабель позволяет получать 2 канала связи сети Fast Ethernet (100 Мбит/с) или один канал связи со скоростью передачи 1000 Мбит/с. Это обеспечивает возможность простого перехода от 4-жильной Industrial Ethernet FastConnect TP кабельной системы к 8-жильной гигабитной кабельной системе.

Модульный соединитель IE FC RJ45 может комплектоваться съемными вставками трех типов:

• IE FC RJ45 2FE с
  2 гнездами RJ45 для 100 Мбит/с систем
• IE FC RJ45 1GE с
  1 гнездом RJ45 для 1000 Мбит/с систем
• IE FC RJ45 Power с
  1 2-полюсным штекером =24 В и 1 гнездом RJ45 для подключения компонентов SCALANCE W, используемых в беспроводных сетях Ethernet

Таким образом, к одному соединителю модет подключаться от одного до двух сетевых устройств.

Заменой одной съемной вставки на другую можно обеспечить переход от 100 к 1000 Мбит/с сетям. Замена кабелей в этом случае не нужна.

Подобно 4-жильной кабельной системе, гигабитная кабельная система с модульными соединителями IE FC RJ45 может использоваться в системах автоматизации. Для разделки 4- и 8-жильных кабелей может использоваться один и тот же инструмент для быстрого удаления оболочки кабеля и его экрана.

8-жильные IE FC TP кабели (AWG 22) имеют 2 модификации:

• стандартный IE FC TP кабель 4 x 2;
  для стандартных применений
• гибкий IE FC TP кабель 4 x 2;
  для подключения аппаратуры, установленной на подвижных частях оборудования

Примеры использования

IE TP корд может быть использован с IE FC RJ45 модульной розеткой с подключением питания (10/100 Mбит/сек)

IE TP корд может быть использован с IE FC RJ45 модульной розеткой со вкладышем 2FE (10/100 Mбит/сек)

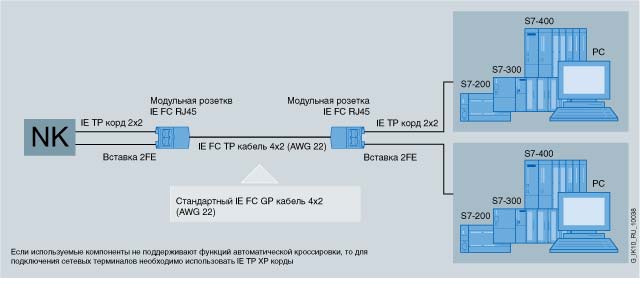

IE TP корд может быть использован для патч-технологии с IE FC RJ45 модульной розеткой со вкладышем 2FE (10/100 Mбит/сек)

IE TP корд RJ45/RJ45 может быть использован для патч-технологии с IE FC RJ45 модульной розеткой со вкладышем 1GE (10/100/1000 Mбит/сек)

Модульный соединитель IE FC RJ45:

• Прочный металлический корпус, соответствующий категории 6 международных стандартов ISO/IEC 11801 и EN 50173
• Установка на стандартную профильную шину DIN или настенный монтаж
• Степень защиты IP40, допустимость установки вне шкафов управления

Порты:

• 8 ножевых контактов для подключения 8-жильного Industrial Ethernet FC TP кабеля методом прокалывания изоляции жил
• Слот для установки съемной вставки с требуемым набором интерфейсов.

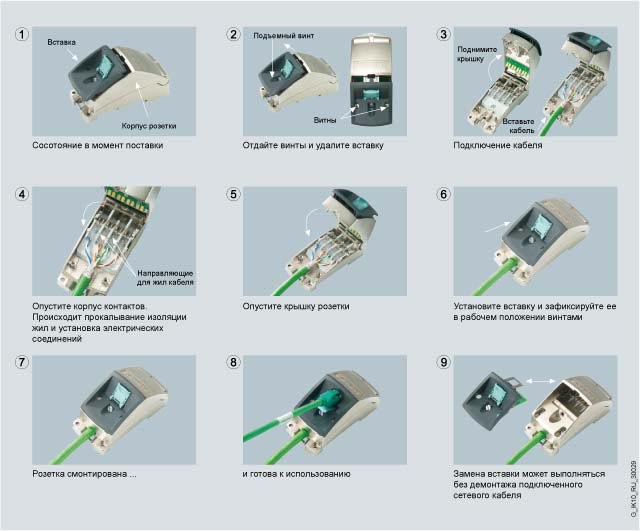

Инструкция по монтажу

Industrial Ethernet FC TP кабель 4 x 2 подключается непосредственно к модульному соединителю IE FC RJ45. Подключение сетевых станций и сетевых компонентов выполняется через одно или два гнезда RJ45 съемной вставки. Вся конструкция в сборе соответствует категории 6 международных стандартов ISO/IEC 11801 и EN 50173.

Диагностика

При открытой крышке соединителя хорошо просматриваются ножевые контакты и их цветная маркировка, что позволяет выполнять безошибочный монтаж, а также проверять правильность выполненного монтажа.

Конфигурация с использованием модульного соединителя IE FC RJ45 с одним гигабитным портом, а также соединителя IE FC RJ45

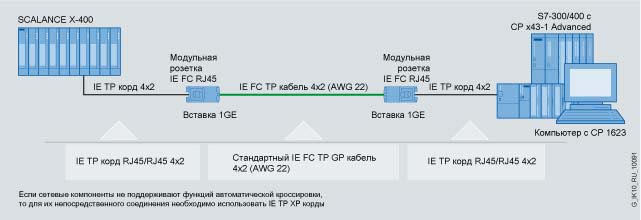

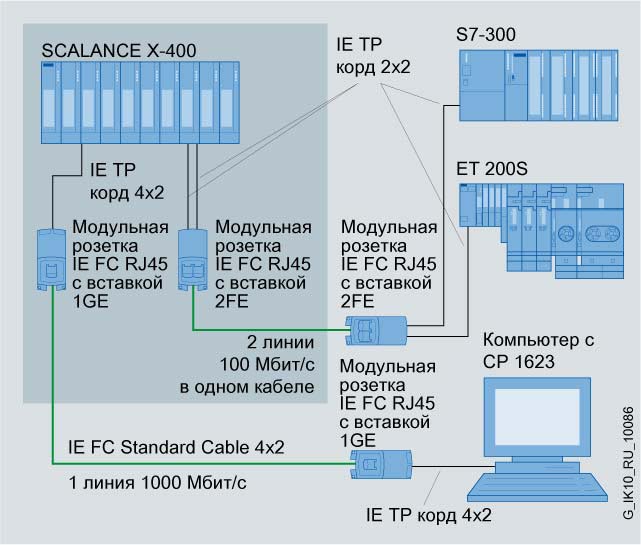

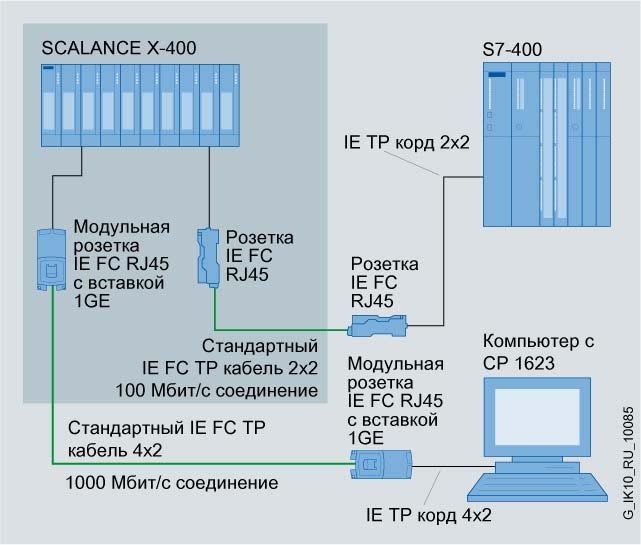

Пример применения модульных соединителей IE FC RJ45 в100 и 1000 Мбит/с сетях

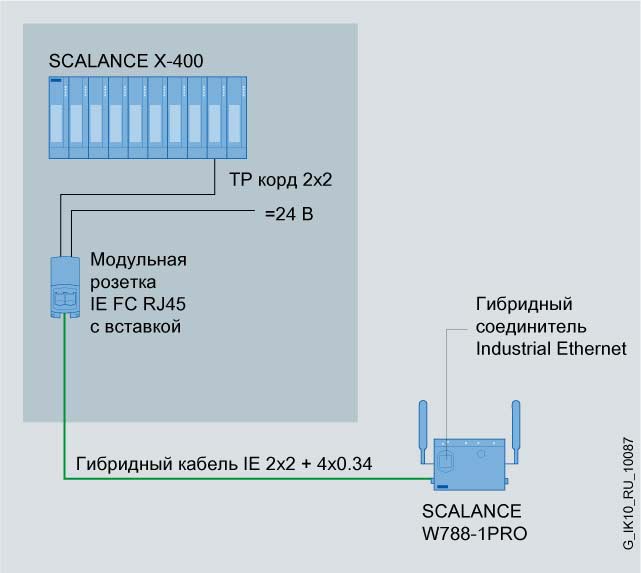

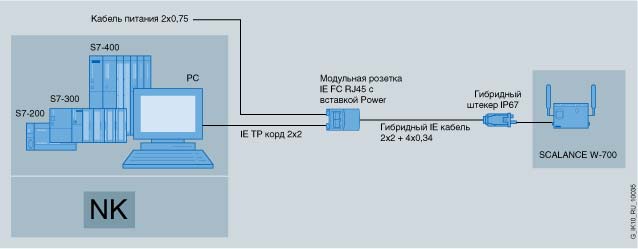

 Пример подключения модуля SCALANCE W-700

Техническая спецификация
