Стандартный ITP (Industrial Twisted Pair – промышленная витая пара) кабель.
Двойное экранирование, возможность применения в промышленных условиях.
Простота прокладки.
Недорогие варианты соединений.
Превосходит категорию 5 международных кабельных...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Монтажный кабель ITP
- Стандартный ITP (Industrial Twisted Pair – промышленная витая пара) кабель.
- Двойное экранирование, возможность применения в промышленных условиях.
- Простота прокладки.
- Недорогие варианты соединений.
- Превосходит категорию 5 международных кабельных стандартов ISO/IEC 11801 и EN 50173.
Разработано для промышленности
Невосприимчивая к помехам передача данных благодаря
- Двойное экранирование фольгой и оплеткой
- Транзитная концепция заземления
- Скорость 10 и 100 MБит/с
- Без силикона, поэтому подходит для применения в автомобильной промышленности (например, покрасочный конвейер)
- Имеется как стандартный вариант, так и вариант без галогена
- Две пары жил.

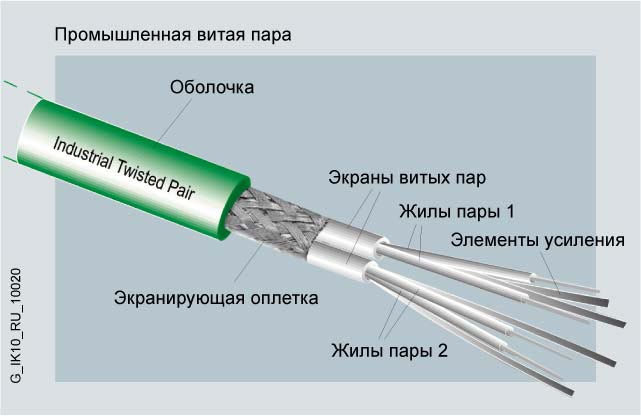

- Каждая витая пара образована переплетением двух жил и двух кордовых нитей.
- Каждая витая пара помещена в пластиковую оболочку и экранирована двумя слоями алюминиевой фольги.
- Наружный экран в виде оплетки из луженой медной проволоки.
- Пластиковая (PVC) оболочка.
Стандартный ITP кабель может поставляться в виде отрезков различных длин с заранее установленными соединителями:
Стандартный ITP кабель 9/15 с 9- и 15-полюсным соединителями.
Используется для непосредственного подключения терминалов с ITP интерфейсом к сетевым компонентам Industrial Ethernet с ITP интерфейсом.
Стандартный ITP XP кабель 9/9 с двумя 9-полюсными соединителями.
Используется для непосредственного соединения двух сетевых компонентов Industrial Ethernet с ITP интерфейсами.
Стандартный ITP XP кабель 15/15 с двумя 15-полюсными соединителями.
Используется для непосредственного соединения двух терминалов с ITP интерфейсами.
| Сетевые компоненты | Терминал | |
|---|---|---|
| Сетевые компоненты | ITP XP 9/9 | ITP 9/15 |
| Терминал | ITP 9/15 | ITP XP 15/15 |
Функции
- Двойное экранирование, позволяющее использовать кабель в промышленных условиях и обеспечивать надежную передачу данных при воздействии внешних электромагнитных полей.
- Применение интегрированной концепции заземления с помощью наружного экрана.
- Значительное превышение требований категории 5 по международным кабельным стандартам.
- Кабель может быть использован для передачи сигналов, следующих с частотами до 300МГц, что позволяет применять его в сетях Fast Ethernet со скоростями передачи 100 Мбит/с.
Техническая спецификация
| Заказной номер | 6XV1 850-0AH10 | 6XV1 851-0AH10 |
|---|---|---|
| Тип кабеля | Стандартный ITP GP кабель для Industrial Ethernet | ITP FRNC GP кабель для Industrial Ethernet |
| Обозначение кабеля | J-02YSCY 2 x 2 x 0.64/1.5 PIMF F GN | J-02YSCH 2 x 2 x 0.64/1.5 PIMF F GN FRNC |
| Электрические параметры | ||
| Удельное затухание сигнала при: | ||
|
5.7 ДБ/100 м | 5.7 ДБ/100 м |
|
18.0 ДБ/100 м | 18.0 ДБ/100 м |
|
31.0 ДБ/100 м | 31.0 ДБ/100 м |
| Сопротивление при 1 … 100 МГц | 100 Ом | 100 Ом |
|
± 15% | ± 15% |
| Сопротивление при 100 … 300 МГц | 100 Ом | 100 Ом |
|
+ 45% | + 45% |
| Удельное затухание в местах соединений при: | ||
|
80 ДБ/100 м | 80 ДБ/100 м |
|
80 ДБ/100 м | 80 ДБ/100 м |
| Удельное сопртивление передаче при 10 МГц | 0,02 мОм/м | 0,02 мОм/м |
| Удельное сопротивление проводников AWG22 постоянному току | 53 мОм/м | 53 мОм/м |
| Максимальное рабочее напряжение | 160 В | 160 В |
| Механические характеристики | ||
| Диаметр жил | 0.64 мм | 0.64 мм |
| Диаметр внутренней оболочки | 6 мм | 6 мм |
|
0.3 мм | 0.3 мм |
| Диаметр внешней оболочки | 9.4 мм | 9.4 мм |
|
-0.5 мм | -0.5 мм |
| Диаметр проводников AWG22 | 0.64 мм | 0.64 мм |
| Диапазон температур: | ||
|
-40 … +80 °C | -40 … +80 °C |
|
-40 … +80 °C | -40 … +80 °C |
|
-40 … +80 °C | -40 … +80 °C |
|
-25 … +80 °C | -25 … +80 °C |
| Допустимый радиус изгиба: | ||
|
60 мм | 60 мм |
|
90 мм | 90 мм |
| Тяговое усилие, не более | 80 Н | 80 Н |
| Удельная масса меди | 46 кг/км | 46 кг/км |
| Тип экрана | Покрытая пластиком листовая оплетка; оплетка: медных жил, Ø 0.20 мм, охват 90% поверхности | Покрытая пластиком листовая оплетка; оплетка: медных жил, Ø 0.20 мм, охват 90% поверхности |
| Удельная масса кабеля | 96 кг/км | 96 кг/км |
| Стойкость к воздействию огня | IEC 60332-1 | IEC 60332-3-24 категория C, IEC 60332-3-23 категория B |
| Химическая стойкость к воздействию: | ||
|
Условно устойчивый | Условно устойчивый |
|
Условно устойчивый | Условно устойчивый |
| Свойства | ||
|
Есть | Нет |
|
Нет | Нет |
| UL список при 300 В | - | Есть/CMG/CL3/ Стойкость к солнечной радиации |
Дополнительная информация
Замечание по монтажу
Кабель может поставляться по метражу без заранее установленных соединителей, а также готовыми к монтажу отрезками стандартной длины с установленными соединителями. С его помощью производится непосредственное подключение к сети отдельных терминалов или соединение двух активных сетевых компонентов (разветвителей, OLM, ELM, OSM или ESM).
Для подключения кабеля используются соединители D-типа в металлических корпусах. Со стороны терминалов устанавливаются 15-полюсные, со стороны сетевых компонентов – 9-полюсные соединители. 15-полюсные соединители оснащены специальным переключателем, позволяющим производить выбор режима работы: AUI/ITP.
Готовые к монтажу кабели применяются для непосредственного подключения терминалов к активным сетевым компонентам, а также каскадирования активных сетевых компонентов.
Монтаж кабеля, поставляемого по метражу, может производиться непосредственно на месте установки. Для монтажа используются 9- и 15-полюсные соединители D-типа. Установка соединителей не требует использования специального инструмента.
Максимальная длина линии связи, выполненной стандартным ITP кабелем между двумя соседними сетевыми устройствами, может достигать 100м. Стандартный ITP кабель может применяться только в зданиях.
Более полный набор правил прокладки стандартного ITP кабеля приведен в руководстве по ITP и оптическим сетям.
