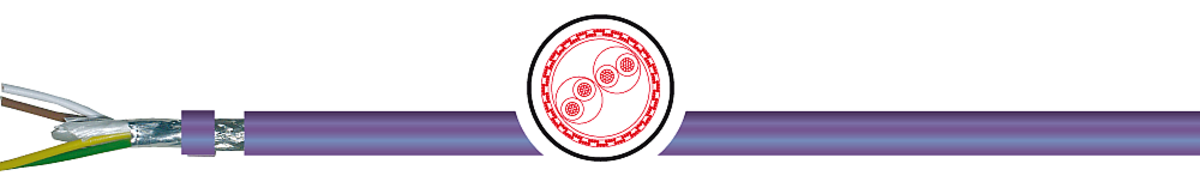

MULTIBUS & INTERBUS 100 - 120 Ω
Производитель — TKD
Оценка (средняя 0)
Применение MULTIBUS -как кабель для применения в самых различных промышленных системах, таких как DIN Messbus, BITBUS (IEEE 1118), Local Operating Network (LON), SUCOnet-P, Modulink-P, VariNet-P, FIP... и INTERBUS - как экранированный дистанционный BUS кабель (тип RBC) или как кабель канала связи со...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — MULTIBUS & INTERBUS 100 - 120 Ω

Применение

MULTIBUS -как кабель для применения в самых различных промышленных системах, таких как DIN Messbus, BITBUS (IEEE 1118), Local Operating Network (LON), SUCOnet-P, Modulink-P, VariNet-P, FIP...
и
INTERBUS - как экранированный дистанционный BUS кабель (тип RBC) или как кабель канала связи со встроенным источником питания (тип INBC) в области автоматизации производства, для стационарной установки и гибкого применения.

Особенности

  • в значит. степени устойчивы к жирам, охлаждающей жидкости, смазывающим в-вам
  • маслостойкость: согл. DIN EN 60811-2-1 (только минерал.масла)
  • экран обеспечивает оптимальную ЭМС совместимость
  • скорости передачи данных ограничены по PNO след.макс. кабел.длинами для BUS:
    MULTIBUS:93,75кбит/с-макс.1,2км 187,5кбит/с-макс.1км 0,5Mбит/с-макс.400м
    1,5 Mбит/с-макс.200м | 12,0 Mбит/с-макс.100м
    INTERBUS: 0,5Mбит/с-макс.400м

Характеристики кабеля MULTIBUS & INTERBUS 100 - 120 Ω

Оболочка наружная ПВХ
Изоляция BUS-жилы: полиолефин, жилы питания: ПВХ
Маркировка жил BUS жилы:согл DIN 47100, жилы питания:кр,син,зел/жел
Маркировка кабеля
Маслостойкость согл. DIN EN 60811-2-1 (только минеральные масла)
Минимальный радиус изгиба (подвижный) 15 x d
Минимальный радиус изгиба (стационарный) 7,5 x d
Номинальное напряжение BUS-жилы: 250 В (не для высокого напряжения); жилы-питания: 500 В
Волновое сопротивление MULTIBUS: 100 - 120 Ω; INTERBUS: 100 Ω +/- 15 Ω
Испытательное напряжение 1,5 кВ
Дальность передачи данных
Ёмкость макс. 60 нФ/км
Общая скрутка (INBC) BUSэлементы и жилы питания скручены
Общий экран медная луженая оплетка
Проводник медный многопроволочный
Рабочая температура (подвижный) - 10 °C / +70 °C
Рабочая температура (стационарный) - 40 °C / +80 °C
Свойства изоляции не распространяет горение согл IEC 60332-1-2
Скорость передачи
Сопротивление изоляции
Сопротивление шлейфа макс.186 Ω/км - 0,22 мм²; макс. 39,0 Ω/км - 1,0 мм²
Способ скрутки жилы BUS скручены в пару
Стандарт
Структура проводника 0,22 мм²: 7-ми провол; 1,0 мм²: многопровол согл. IEC 60228 кл. 5
Цвет оболочки фиолетовый RAL 4001 (VT)

Примечание

  • RoHS-konform
  • Соответствует DESINA (фиолетовый)
  • Cоответствует директиве 2014/35/EU CE ("Директива о низковольтном оборудовании" ЕС)
  • LABS-/отсутствие кремнийорганической резины (при производстве)
