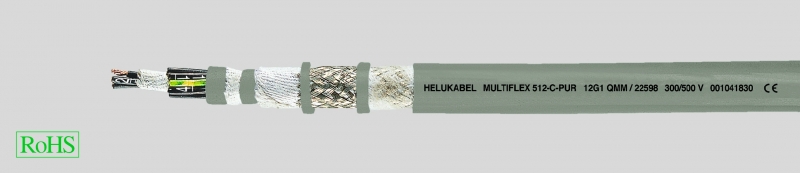

MULTIFLEX 512®-C-PUR, специальный кабель для буксируемых цепей, безгалогеновый, экранированный, ЭМС, с разметкой метража
Производитель —
Оценка (средняя 5)
Технические характеристики
Специальный кабель для буксируемых цепей при больших механических нагрузках на основании DIN VDE 0285-525-2-21/DIN EN 50525-2-21
Температурный диапазон
подвижно от -30°C до +80°C
стационарно от -40°C до +80°C...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — MULTIFLEX 512®-C-PUR, специальный кабель для буксируемых цепей, безгалогеновый, экранированный, ЭМС, с разметкой метража
- Специальный кабель для буксируемых цепей при больших механических нагрузках на основании DIN VDE 0285-525-2-21/DIN EN 50525-2-21
-
Температурный диапазонподвижно от -30°C до +80°Cстационарно от -40°C до +80°C
-
Номинальное напряжениеU0/U 300/500 В
-
Испытательное напряжение3000 В
-
Сопротивление изоляциимин. 100 МОм x км
-
Минимальный радиус изгибаподвижно 7,5x Ø кабелястационарно 4x Ø кабеля
-
Тест на переменный изгибпротестирован на прибл. 10 млн. циклов переменных изгибов
-
Стойкость к радиациидо 50x106 сДж/кг (до 50 Мрад)
-
Сопротивление связимакс. 250 Ом/км
- Медные особо тонкопроволочные проводники в соответствии с DIN VDE 0295 кл. 6, графа 4, BS 6360 кл. 6 или IEC 60228 кл. 6
- Изоляция жил-специальный PP
- Чёрные жилы с цифровой маркировкой белого цвета
- Желто-зеленая жила заземления во внешнем повиве для 3 жил и более
- Повивная скрутка жил с оптимальным шагом
- Специальная обмотка поверх каждого повива скрутки
- Внутренняя TPE-оболочка, безгалогеновая
- Обмотана специальной лентой
- Экран из медной оплётки, лужёный, покрытие 85%
- Обмотка специальным флисом (от 4 мм² без защитной обмотки поверх внешнего слоя)
- Специальная внешняя TMPU-оболочка из цельного полиуретана в соответствии с DIN VDE 0207-363-10-2 / DIN EN 50363-10-2
- Цвет оболочки – серый (RAL 7001), с матовой поверхностью
- С разметкой метража
- Высокая маслостойкость
- Гарантировано длительное использование в многосменном режиме в условиях высоких нагрузок при изгибе
- Низкая адгезионность
- Высокая стойкость к механическим нагрузкам
- Высокая стойкость к переменным изгибам
- Длительный срок службы за счёт низкого коэффициента трения скрученных друг с другом жил с PP-изоляцией
- Высокая прочность на разрыв, стойкость к истиранию и ударопрочность даже при низких температурах
- Устойчив к атмосферным воздействиям, воздействию озона и УФ-лучей, растворителей, кислот и щёлочей, гидравлических жидкостей, гидролизу
- Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
-
G = с желто-зеленой жилой заземленияx = без жилы заземления (OZ)
-
Если кабель предназначен для чистых помещений, необходимо делать примечание в заказе.Дополнительную информацию см. в начале каталога
-
Аналоги без экрана:MULTIFLEX 512®-PUR
Эти экранированные специальные кабели для буксируемых цепей применяются даже там, где внешние воздействия высоких частот создают помехи в импульсной передаче. Используются для постоянных изгибающих напряжений в станках и инструментах, в робототехнике и производстве, для длительного применения в рамках многосменной эксплуатации.
Данный кабель применяется для буксируемых цепей при свободном перемещении без растяжений и других механических нагрузок.
Кабель разработан по новейшим технологиям с гибкой PP-изоляцией и устойчивой к разрезам внешней PUR-оболочкой с низким коэффициентом трения, что гарантирует долгий срок службы и экономичность.
В сложных условиях эксплуатации (например, в компостных установках или в подъёмно-транспортном оборудовании и пр.) рекомендуем ознакомиться со специально разработанной анкетой для буксируемых цепей, дополнительные параметры применения см. в таблице в начале каталога. При применении в буксируемых цепях следует соблюдать руководство по монтажу.
ЭМС = электромагнитная совместимость.
Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер |
| 22571 | 2 x 0,5 | 8,3 | 30,0 | 90,0 | 20 |
| 22572 | 3 G 0,5 | 8,5 | 38,0 | 105,0 | 20 |
| 22573 | 4 G 0,5 | 9,0 | 50,0 | 124,0 | 20 |
| 22574 | 5 G 0,5 | 9,7 | 65,0 | 132,0 | 20 |
| 22575 | 7 G 0,5 | 11,1 | 70,0 | 175,0 | 20 |
| 22576 | 12 G 0,5 | 12,7 | 100,0 | 250,0 | 20 |
| 22577 | 18 G 0,5 | 14,7 | 157,0 | 325,0 | 20 |
| 22578 | 20 G 0,5 | 15,4 | 167,0 | 350,0 | 20 |
| 22579 | 25 G 0,5 | 17,1 | 240,0 | 450,0 | 20 |
| 22580 | 30 G 0,5 | 17,9 | 273,0 | 510,0 | 20 |
| 22581 | 36 G 0,5 | 19,2 | 306,0 | 580,0 | 20 |
| 22582 | 2 x 0,75 | 8,8 | 39,0 | 110,0 | 18 |
| 22583 | 3 G 0,75 | 9,3 | 49,0 | 120,0 | 18 |
| 22584 | 4 G 0,75 | 9,7 | 60,0 | 148,0 | 18 |
| 22585 | 5 G 0,75 | 10,5 | 70,0 | 160,0 | 18 |
| 22586 | 7 G 0,75 | 11,9 | 95,0 | 205,0 | 18 |
| 22587 | 12 G 0,75 | 14,2 | 140,0 | 308,0 | 18 |
| 22588 | 18 G 0,75 | 16,3 | 220,0 | 420,0 | 18 |
| 22589 | 20 G 0,75 | 16,9 | 249,0 | 450,0 | 18 |
| 22590 | 25 G 0,75 | 19,2 | 313,0 | 579,0 | 18 |
| 22591 | 30 G 0,75 | 19,7 | 470,0 | 630,0 | 18 |
| 22592 | 36 G 0,75 | 21,2 | 500,0 | 745,0 | 18 |
| 22593 | 2 x 1 | 9,7 | 50,0 | 120,0 | 17 |
| 22594 | 3 G 1 | 10,0 | 60,0 | 135,0 | 17 |
| 22595 | 4 G 1 | 10,8 | 73,0 | 173,0 | 17 |
| 22596 | 5 G 1 | 11,7 | 81,0 | 187,0 | 17 |
| 22597 | 7 G 1 | 13,4 | 114,0 | 240,0 | 17 |
| 22598 | 12 G 1 | 16,0 | 186,0 | 360,0 | 17 |
| 22599 | 18 G 1 | 18,5 | 254,0 | 498,0 | 17 |
| 22600 | 20 G 1 | 19,4 | 322,0 | 568,0 | 17 |
| 22601 | 25 G 1 | 21,7 | 377,0 | 670,0 | 17 |
| 22602 | 30 G 1 | 22,5 | 429,0 | 774,0 | 17 |
| 22603 | 36 G 1 | 24,3 | 516,0 | 895,0 | 17 |
| 22884 | 41 G 1 | 26,1 | 610,0 | 1032,0 | 17 |
| 22885 | 50 G 1 | 28,4 | 690,0 | 1160,0 | 17 |
| 22886 | 65 G 1 | 32,2 | 852,0 | 1660,0 | 17 |
| 22604 | 2 x 1,5 | 10,2 | 64,0 | 145,0 | 16 |
| 22605 | 3 G 1,5 | 11,0 | 84,0 | 168,0 | 16 |
| 22606 | 4 G 1,5 | 11,6 | 99,0 | 217,0 | 16 |
| 22607 | 5 G 1,5 | 12,6 | 129,0 | 235,0 | 16 |
| 22608 | 7 G 1,5 | 14,5 | 148,0 | 325,0 | 16 |
| 22609 | 12 G 1,5 | 17,4 | 279,0 | 481,0 | 16 |
| 22610 | 18 G 1,5 | 19,9 | 393,0 | 675,0 | 16 |
| 22611 | 25 G 1,5 | 23,7 | 584,0 | 927,0 | 16 |
| 22612 | 30 G 1,5 | 24,6 | 607,0 | 1025,0 | 16 |
| 22613 | 36 G 1,5 | 26,4 | 702,0 | 1210,0 | 16 |
| 22887 | 42 G 1,5 | 28,4 | 829,0 | 1441,0 | 16 |
| 22888 | 50 G 1,5 | 31,2 | 1025,0 | 1709,0 | 16 |
| 22889 | 61 G 1,5 | 34,2 | 1190,0 | 2025,0 | 16 |
| 22614 | 2 x 2,5 | 11,9 | 104,0 | 198,0 | 14 |
| 22615 | 3 G 2,5 | 12,6 | 140,0 | 284,0 | 14 |
| 22616 | 4 G 2,5 | 13,6 | 164,0 | 378,0 | 14 |
| 22617 | 5 G 2,5 | 14,7 | 190,0 | 423,0 | 14 |
| 22618 | 7 G 2,5 | 17,4 | 236,0 | 486,0 | 14 |
| 22619 | 12 G 2,5 | 20,9 | 390,0 | 756,0 | 14 |
| 22620 | 18 G 2,5 | 24,2 | 607,0 | 1127,0 | 14 |
| 22621 | 20 G 2,5 | 25,6 | 661,0 | 1210,0 | 14 |
| 22622 | 25 G 2,5 | 29,1 | 796,0 | 1530,0 | 14 |
| 22623 | 4 G 4 | 16,8 | 222,0 | 448,0 | 12 |
| 22624 | 5 G 4 | 18,4 | 328,0 | 533,0 | 12 |
| 22625 | 7 G 4 | 21,6 | 360,0 | 678,0 | 12 |
| 22626 | 4 G 6 | 18,1 | 305,0 | 636,0 | 10 |
| 22627 | 5 G 6 | 19,6 | 441,0 | 772,0 | 10 |
| 22628 | 7 G 6 | 23,2 | 505,0 | 1028,0 | 10 |
| 22629 | 4 G 10 | 22,5 | 485,0 | 1052,0 | 8 |
| 22630 | 5 G 10 | 24,7 | 610,0 | 1096,0 | 8 |
| 22631 | 7 G 10 | 29,3 | 820,0 | 1530,0 | 8 |
| 22632 | 4 G 16 | 25,7 | 840,0 | 1386,0 | 6 |
| 22633 | 5 G 16 | 28,2 | 1050,0 | 1759,0 | 6 |
| 22634 | 7 G 16 | 33,6 | 1510,0 | 2087,0 | 6 |
