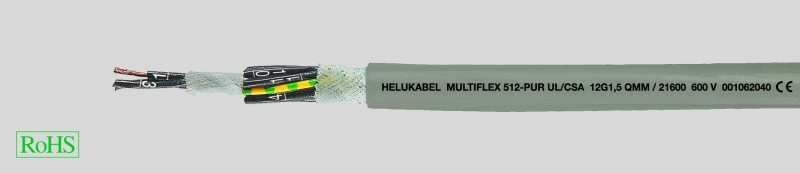

MULTIFLEX 512®-PUR UL/CSA, кабель для буксируемых цепей, 80°C, 600В, кабель управления в соответствии с 2 нормами, безгалогеновый, с разметкой метража
Производитель —
Оценка (средняя 5)
Технические характеристики
Специальный кабель для буксируемых цепей для предельных механических напряжений в соответствии с UL станд. 20939
Температурный диапазон
подвижно от -40°C до +80°C
стационарно от -50°C до +80°C...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — MULTIFLEX 512®-PUR UL/CSA, кабель для буксируемых цепей, 80°C, 600В, кабель управления в соответствии с 2 нормами, безгалогеновый, с разметкой метража
- Специальный кабель для буксируемых цепей для предельных механических напряжений в соответствии с UL станд. 20939
-
Температурный диапазонподвижно от -40°C до +80°Cстационарно от -50°C до +80°C
-
Номинальное напряжениеUL/CSA 600 В
-
Испытательное напряжение3000 В
-
Сопротивление изоляциимин. 100 МОм x км
-
Минимальный радиус изгибаподвижно 5xØ кабелястационарно 3xØ кабеля
-
Тест на переменный изгибтестировался на прибл. 10 млн. циклов переменных изгибов
-
Стойкость к радиациидо 50x106 сДж/кг (до 50 Мрад)
- Медные особо тонкопроволочные проводники в соответствии с DIN VDE 0295 кл. 6, графа 4, BS 6360 кл. 6 или IEC 60228 кл. 6
- Специальная изоляция жил, TPE
- Чёрные жилы с цифровой маркировкой белого цвета
- Желто-зеленая жила заземления во внешнем повиве для 3 жил и более
- Повивная скрутка жил с оптимальным шагом
- Специальная защитная обмотка поверх каждого повива скрутки (от 4 мм² без защитной обмотки поверх внешнего слоя)
- Специальная внешняя TMPU-оболочка из цельного полиуретана, в соответствии с DIN VDE 0282 часть 10
- Цвет оболочки – серый (RAL 7001), с матовой поверхностью
- С разметкой метража
- Хорошая маслостойкость
- Длительное использование в рамках многосменной эксплуатации при высоких напряжениях при изгибе
- Низкая адгезионность
- Высокая стойкость к механическим нагрузкам
- Высокая стойкость к переменным изгибам
- Длительный срок службы за счёт низкого коэффициента трения жил с TPE-изоляцией
- Высокая прочность на разрыв, стойкость к истиранию и ударопрочность даже при низких температурах
- Устойчив к атмосферным воздействиям, воздействию озона и УФ-лучей, растворителей, кислот и щелочей, гидролизу
-
Не распространяющая горение PUR-оболочка в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1 (DIN VDE 0472, раздел 804,тип испытания B), UL VW-1, CSA FT1
-
G = с желто-зеленой жилой заземленияx = без жилы заземления (OZ)
-
На пригодность в чистых помещениях протестированы на аналогах. Если кабель предназначен для чистых помещений, необходимо делать примечание в заказе.Дополнительную информацию см. во введении
-
Аналоги с экраном:MULTIFLEX 512® -C-PUR UL/CSA
Эти специальные кабели для буксируемых цепей в соответствии с UL/CSA используются при длительных изгибающих напряжениях в машиностроении и на производстве инструментов, в робототехнике с постоянно движущимися деталями машин в процессе многосменной эксплуатации. При свободном перемещении без растягивающего усилия и без принудительно направляемого движения применяются с буксируемыми цепями.
Кабель разработан по новейшим технологиям с гибкой TPE-изоляцией, устойчивой к разрезам внешней PUR-оболочкой с низким трением, что гарантирует долгий срок службы и экономичность.
При применении в сложных условиях, выходящих за рамки стандартных решений (например, в компостных установках или в подъёмно-транспортном оборудовании с регулированием высоты с чрезвычайно высокой скоростью движения компонентов машины и пр.) рекомендуем ознакомиться со специально разработанной анкетой для систем подвижных кабель-каналов, перечисленных в начале каталога.
При применении в буксируемых цепях следует соблюдать руководство по монтажу.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
AWG-номер | Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км |
| 21559 | 2 x 0,5 | 20 | 5,5 | 9,6 | 38,0 |
| 21560 | 3 G 0,5 | 20 | 5,8 | 14,4 | 46,0 |
| 21561 | 4 G 0,5 | 20 | 6,4 | 19,0 | 59,0 |
| 21562 | 5 G 0,5 | 20 | 7,0 | 24,0 | 68,0 |
| 21563 | 7 G 0,5 | 20 | 8,1 | 33,6 | 88,0 |
| 21564 | 12 G 0,5 | 20 | 9,9 | 58,0 | 131,0 |
| 21565 | 18 G 0,5 | 20 | 11,5 | 86,0 | 197,0 |
| 21566 | 20 G 0,5 | 20 | 12,0 | 96,0 | 260,0 |
| 21567 | 25 G 0,5 | 20 | 13,7 | 120,0 | 282,0 |
| 21568 | 30 G 0,5 | 20 | 14,3 | 144,0 | 315,0 |
| 21569 | 36 G 0,5 | 20 | 15,3 | 172,0 | 374,0 |
| 21570 | 2 x 0,75 | 18 | 6,2 | 14,4 | 47,0 |
| 21571 | 3 G 0,75 | 18 | 6,5 | 21,6 | 58,0 |
| 21572 | 4 G 0,75 | 18 | 7,0 | 29,0 | 69,0 |
| 21573 | 5 G 0,75 | 18 | 7,8 | 36,0 | 85,0 |
| 21574 | 7 G 0,75 | 18 | 9,0 | 50,0 | 118,0 |
| 21575 | 12 G 0,75 | 18 | 11,0 | 86,0 | 183,0 |
| 21576 | 18 G 0,75 | 18 | 13,0 | 130,0 | 270,0 |
| 21577 | 20 G 0,75 | 18 | 13,5 | 144,0 | 290,0 |
| 21578 | 25 G 0,75 | 18 | 15,4 | 180,0 | 374,0 |
| 21579 | 30 G 0,75 | 18 | 16,2 | 216,0 | 420,0 |
| 21580 | 36 G 0,75 | 18 | 17,6 | 259,0 | 498,0 |
| 21581 | 2 x 1 | 17 | 6,9 | 19,2 | 55,0 |
| 21582 | 3 G 1 | 17 | 7,4 | 29,0 | 70,0 |
| 21583 | 4 G 1 | 17 | 8,0 | 38,0 | 86,0 |
| 21584 | 5 G 1 | 17 | 8,7 | 48,0 | 102,0 |
| 21585 | 7 G 1 | 17 | 10,2 | 67,0 | 143,0 |
| 21586 | 12 G 1 | 17 | 12,6 | 115,0 | 225,0 |
| 21587 | 18 G 1 | 17 | 14,8 | 173,0 | 334,0 |
| 21588 | 20 G 1 | 17 | 15,8 | 192,0 | 370,0 |
| 21589 | 25 G 1 | 17 | 18,1 | 240,0 | 460,0 |
| 21590 | 30 G 1 | 17 | 18,5 | 288,0 | 530,0 |
| 21591 | 36 G 1 | 17 | 20,1 | 346,0 | 625,0 |
| 21592 | 41 G 1 | 17 | 22,0 | 410,0 | 779,0 |
| 21593 | 50 G 1 | 17 | 24,0 | 498,0 | 953,0 |
| 21594 | 65 G 1 | 17 | 27,2 | 650,0 | 1205,0 |
| 21595 | 2 x 1,5 | 16 | 7,6 | 29,0 | 70,0 |
| 21596 | 3 G 1,5 | 16 | 8,1 | 43,0 | 90,0 |
| 21597 | 4 G 1,5 | 16 | 8,7 | 58,0 | 106,0 |
| 21598 | 5 G 1,5 | 16 | 9,7 | 72,0 | 145,0 |
| 21599 | 7 G 1,5 | 16 | 11,3 | 101,0 | 205,0 |
| 21600 | 12 G 1,5 | 16 | 13,8 | 173,0 | 320,0 |
| 21601 | 18 G 1,5 | 16 | 16,3 | 259,0 | 465,0 |
| 21602 | 20 G 1,5 | 16 | 17,3 | 288,0 | 510,0 |
| 21603 | 25 G 1,5 | 16 | 19,8 | 360,0 | 650,0 |
| 21604 | 30 G 1,5 | 16 | 20,3 | 432,0 | 750,0 |
| 21605 | 36 G 1,5 | 16 | 22,2 | 518,0 | 880,0 |
| 21606 | 42 G 1,5 | 16 | 24,0 | 628,0 | 1209,0 |
| 21607 | 50 G 1,5 | 16 | 26,2 | 749,0 | 1449,0 |
| 21608 | 61 G 1,5 | 16 | 28,9 | 912,0 | 1712,0 |
| 21609 | 2 x 2,5 | 14 | 9,2 | 48,0 | 115,0 |
| 21610 | 3 G 2,5 | 14 | 9,7 | 72,0 | 162,0 |
| 21611 | 4 G 2,5 | 14 | 10,5 | 96,0 | 196,0 |
| 21612 | 5 G 2,5 | 14 | 11,6 | 120,0 | 230,0 |
| 21613 | 7 G 2,5 | 14 | 13,8 | 168,0 | 312,0 |
| 21614 | 12 G 2,5 | 14 | 16,9 | 288,0 | 532,0 |
| 21615 | 18 G 2,5 | 14 | 20,0 | 432,0 | 762,0 |
| 21616 | 20 G 2,5 | 14 | 21,2 | 480,0 | 858,0 |
| 21617 | 25 G 2,5 | 14 | 24,4 | 600,0 | 998,0 |
| 21618 | 4 G 4 | 12 | 13,2 | 154,0 | 283,0 |
| 21619 | 5 G 4 | 12 | 14,6 | 192,0 | 349,0 |
| 21620 | 7 G 4 | 12 | 17,6 | 79,0 | 498,0 |
| 21621 | 4 G 6 | 10 | 14,4 | 230,0 | 432,0 |
| 21622 | 5 G 6 | 10 | 15,9 | 288,0 | 529,0 |
| 21623 | 7 G 6 | 10 | 19,2 | 403,0 | 782,0 |
| 21624 | 4 G 10 | 8 | 18,4 | 384,0 | 685,0 |
| 21625 | 5 G 10 | 8 | 20,7 | 480,0 | 817,0 |
| 21626 | 7 G 10 | 8 | 24,7 | 672,0 | 1023,0 |
| 21627 | 4 G 16 | 6 | 21,3 | 614,0 | 1042,0 |
| 21628 | 5 G 16 | 6 | 23,8 | 768,0 | 1292,0 |
| 21629 | 7 G 16 | 6 | 28,6 | 1075,0 | 1709,0 |
