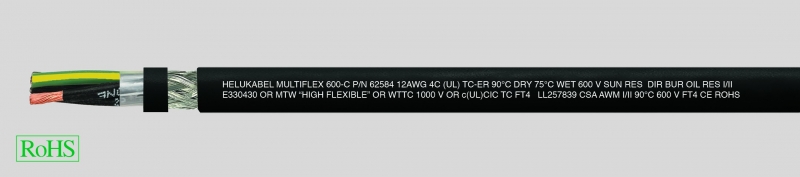

MULTIFLEX 600-C, высокогибкий, маслостойкий, экранированный, ЭМС, внешняя прокладка TC-ER, PLTC-ER, NFPA 79 Edition 2007
Производитель —
Оценка (средняя 3)
Технические характеристики
Особо гибкий PVC-кабель управления в соответствии со стандартом UL-1277
Температурный диапазон
подвижно от -5°C до +90°C
стационарно от -40°C до +90°C
Номинальное напряжение
TC 600V
C Wind Turbine ...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — MULTIFLEX 600-C, высокогибкий, маслостойкий, экранированный, ЭМС, внешняя прокладка TC-ER, PLTC-ER, NFPA 79 Edition 2007
- Особо гибкий PVC-кабель управления в соответствии со стандартом UL-1277
-
Температурный диапазонподвижно от -5°C до +90°Cстационарно от -40°C до +90°C
-
Номинальное напряжениеTC 600VC Wind Turbine (WTTC) 1000В
- Испытательное напряжение 3000 В
-
Сопротивление связимакс. 250 Ом/км
-
Минимальный радиус изгибаподвижно 10хØ кабеля
-
Сопротивление изоляциимин. 20 МОм x км
-
Стойкость к радиациидо 80x106 сДж/кг (до 80 Мрад)
- Жилы из тонких медных проволок, размеры в соответствии с AWG
-
Специальная PVC-изоляция жилс прозрачной нейлоновой скин-оболочкой
- Чёрные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293
-
Жёлто-зелёная жила заземленияво внешнем повиве, от 3 жил
- Повивная скрутка жил с оптимальным шагом
- Разделительная пленка
- Экранирующая оплётка из медных лужёных проводов, покрытие пр. 85%
- Текстильный разделитель
- Специальная внешняя PVC-оболочка
- Цвет оболочки — чёрный (RAL 9005)
- Разметка метража в футах
- Самозатухающий и не распространяющий горение в соответствии с CSA FT4
- Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия
- Устойчив к УФ-излучению
-
ИспытанияUL::TC-ER, PLTC-ER (AWG 18 — AWG 12),ITC-ER (AWG 18 — AWG 12), MTW,NFPA 79 2012, WTTC 1000 V, DP-1,OIL RES I&II, 90°C dry / 75°C wet,Класс 1 Разд. 2 per NEC Тип 336, 392, 501,crush impact test в соответствии с UL 1277CSA:c (UL) CIC-TC FT4, CSA AWM I/II A/B FT4
Преимущества
-
Особо гибкий, быстрый монтажПо запросу изготавливаются
- С голубой изоляцией жил (DC)
- С красной изоляцией жил (AC)
- Внешняя оболочка — серая, или TPE
HELUKABEL® ® MULTIFLEX 600-C — особо гибкий маслостойкий кабель управления. Специальное сочетание TC-ER, PLTC-ER и ITC-ER позволяет применять его в качестве постоянно подвижного кабеля подключения для промышленных машин и установок согл. NFPA 79 2007. Разрешён для открытой прокладки от кабельного лотка до оборудования. Высокая маслостойкость, OIL RES I & II, гарантирует длительный срок службы при промышленном применении в сухих, влажных средах. Рекомендуемые области применения: производственные линии, разливочные установки, машиностроение, распределительные шкафы, конвейеры, упаковочные машины, автомобильная промышленность
При применении в буксируемых цепях следует соблюдать руководство по прокладке.
ЭМС = электромагнитная совместимость. Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
AWG-номер | Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км |
| 62556 | 2 x 0,5 | 20 | 7,7 | 30,0 | 80,0 |
| 62557 | 3 G 0,5 | 20 | 8,0 | 37,0 | 85,0 |
| 62558 | 4 G 0,5 | 20 | 8,7 | 46,0 | 100,0 |
| 62559 | 5 G 0,5 | 20 | 9,3 | 54,0 | 113,0 |
| 62560 | 7 G 0,5 | 20 | 10,7 | 70,0 | 152,0 |
| 62561 | 12 G 0,5 | 20 | 12,3 | 112,0 | 210,0 |
| 62562 | 18 G 0,5 | 20 | 15,1 | 153,0 | 304,0 |
| 62563 | 25 G 0,5 | 20 | 18,1 | 225,0 | 408,0 |
| 62564 | 34 G 0,5 | 20 | 19,8 | 267,0 | 530,0 |
| 62565 | 3 G 0,75 | 18 | 8,5 | 55,0 | 101,0 |
| 62566 | 4 G 0,75 | 18 | 9,3 | 69,0 | 127,0 |
| 62567 | 5 G 0,75 | 18 | 10,0 | 82,0 | 148,0 |
| 62568 | 7 G 0,75 | 18 | 11,6 | 119,0 | 186,0 |
| 62569 | 12 G 0,75 | 18 | 14,1 | 178,0 | 286,0 |
| 62570 | 15 G 0,75 | 18 | 15,2 | 175,0 | 455,0 |
| 62571 | 18 G 0,75 | 18 | 16,3 | 252,0 | 383,0 |
| 62572 | 25 G 0,75 | 18 | 19,6 | 362,0 | 514,0 |
| 62573 | 34 G 0,75 | 18 | 21,9 | 473,0 | 685,0 |
| 62574 | 3 G 1,5 | 16 | 9,3 | 75,0 | 131,0 |
| 62575 | 4 G 1,5 | 16 | 10,2 | 93,0 | 165,0 |
| 62576 | 5 G 1,5 | 16 | 11,0 | 113,0 | 195,0 |
| 62577 | 7 G 1,5 | 16 | 12,9 | 162,0 | 250,0 |
| 62578 | 9 G 1,5 | 16 | 15,2 | 193,0 | 340,0 |
| 62579 | 12 G 1,5 | 16 | 15,6 | 249,0 | 393,0 |
| 62580 | 18 G 1,5 | 16 | 18,4 | 376,0 | 559,0 |
| 62581 | 25 G 1,5 | 16 | 23,1 | 510,0 | 788,0 |
| 62582 | 34 G 1,5 | 16 | 25,8 | 674,0 | 1203,0 |
| 62583 | 3 G 2,5 | 14 | 10,3 | 141,0 | 218,0 |
| 62584 | 4 G 2,5 | 14 | 11,5 | 149,0 | 222,0 |
| 62585 | 5 G 2,5 | 14 | 12,4 | 195,0 | 350,0 |
| 62586 | 7 G 2,5 | 14 | 15,4 | 243,0 | 373,0 |
| 62587 | 9 G 2,5 | 14 | 16,8 | 312,0 | 479,0 |
| 62588 | 12 G 2,5 | 14 | 18,5 | 368,0 | 730,0 |
| 62589 | 18 G 2,5 | 14 | 22,4 | 639,0 | 1140,0 |
| 62590 | 25 G 2,5 | 14 | 25,5 | 796,0 | 1530,0 |
| 62591 | 3 G 4 | 12 | 11,7 | 180,0 | 296,0 |
| 62592 | 4 G 4 | 12 | 13,3 | 221,0 | 305,0 |
| 62593 | 5 G 4 | 12 | 14,7 | 330,0 | 450,0 |
| 62594 | 7 G 4 | 12 | 17,8 | 363,0 | 536,0 |
| 62595 | 4 G 6 | 10 | 16,1 | 314,0 | 469,0 |
| 62596 | 5 G 6 | 10 | 17,5 | 441,0 | 772,0 |
| 62597 | 7 G 6 | 10 | 20,6 | 505,0 | 1028,0 |
| 62598 | 4 G 10 | 8 | 21,9 | 526,0 | 790,0 |
| 62599 | 5 G 10 | 8 | 24,1 | 610,0 | 1096,0 |
| 62600 | 4 G 16 | 6 | 24,8 | 730,0 | 1621,0 |
| 62602 | 5 G 16 | 6 | 27,2 | 1050,0 | 1759,0 |
| 62603 | 4 G 25 | 4 | 33,1 | 1450,0 | 2100,0 |
| 62605 | 4 G 35 | 2 | 37,8 | 37,0 | 2550,0 |
