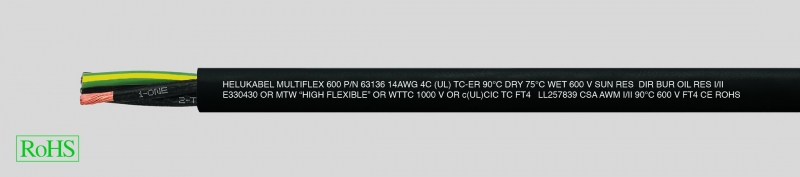

MULTIFLEX 600, высокогибкий, маслостойкий, для открытой прокладки, TC-ER, PLTC-ER, NFPA 79 Edition 2012
Производитель — HELUKABEL
Оценка (средняя 5)
Технические характеристики Особо гибкий PVC-кабель управления в соответствии со стандартом UL 1277 Температурный диапазон подвижно от -5°C до +90°C стационарно от -40°C до +90°C Номинальное напряжение  TC 600 В TC Wind Turbine...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — MULTIFLEX 600, высокогибкий, маслостойкий, для открытой прокладки, TC-ER, PLTC-ER, NFPA 79 Edition 2012
Технические характеристики
  • Особо гибкий PVC-кабель управления в соответствии со стандартом UL 1277
  • Температурный диапазон
    подвижно от -5°C до +90°C
    стационарно от -40°C до +90°C
  • Номинальное напряжение
    TC 600 В
    TC Wind Turbine (WTTC) 1000 В
  • Испытательное напряжение 3000 В
  • Минимальный радиус изгиба
    подвижно 7,5xØ кабеля
  • Сопротивление изоляции
    мин. 20 МОм x км
  • Стойкость к радиации
    до 80x106 сДж/кг (до 80 Мрад)
Строение
  • Медные лужёные тонкопроволочные проводники, размеры в соответствии
    с AWG
  • Специальная PVC-изоляция жил
    с прозрачной нейлоновой скин-оболочкой
  • Чёрные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293
  • Желто-зеленая жила заземления во внешнем повиве для 3 жил и более
  • Повивная скрутка жил с оптимальным шагом
  • Текстильный разделитель
  • Специальная внешняя PVC-оболочка
  • Цвет оболочки – чёрный (RAL 9005)
  • С разметкой метража в футах
Свойства
  • Самозатухающий и не распространяющий горение в соответствии с CSA FT4
  • Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия
  • Устойчив к УФ-излучению
  • Испытания
    UL:
    TC-ER, PLTC-ER (AWG 18 — AWG 12),
    ITC-ER (AWG 18 — AWG 12), MTW,
    NFPA 79 2012, WTTC 1000 V, DP-1,
    OIL RES I&II, 90°C dry / 75°C wet,
    Класс 1 разд. 2 per NEC тип 336, 392, 501,
    crush impact test в соответствии с UL 1277
  • CSA:
    c (UL) CIC-TC FT4, CSA AWM I/II A/B FT4
Указания
Преимущества
  • Особо гибкий, быстрый монтаж
    По запросу изготавливаются
  • С голубой изоляцией жил (DC)
  • С красной изоляцией жил (AC)
  • Внешняя оболочка — серая, или TPE
Применение
HELUKABEL® MULTIFLEX 600 — особо гибкий маслостойкий кабель управления. Специальное сочетание TC-ER, PLTC-ER и ITC-ER позволяет применять его в качестве постоянно подвижного кабеля подключения для промышленных машин и установок согл. NFPA 79 2007. Разрешён для открытой прокладки от кабельного лотка до оборудования. Высокая маслостойкость, OIL RES I & II гарантирует длительный срок службы при промышленном применении в сухих и влажных средах. Рекомендуемые области применения: производственные линии, разливочные установки, машиностроение, распределительные шкафы, конвейеры, упаковочные машины, автомобильная промышленность.
При применении в буксируемых цепях следует соблюдать руководство по прокладке.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
Арт.№  Кол-во жил x
номинальное
сечение, мм²
AWG-номер Внешний Ø пр. мм Вес меди кг / км Вес пр. кг / км
62502 2 x 0,5 20 6,9 10,0 53,0
62503 3 G 0,5 20 7,3 14,0 61,0
62504 4 G 0,5 20 8,0 19,0 72,0
62505 5 G 0,5 20 8,6 24,0 85,0
62506 7 G 0,5 20 9,9 34,0 110,0
62507 12 G 0,5 20 11,4 58,0 158,0
62508 18 G 0,5 20 14,2 86,0 241,0
62509 25 G 0,5 20 17,0 120,0 316,0
62510 34 G 0,5 20 18,9 163,0 439,0
62511 3 G 0,75 18 7,8 22,0 75,0
62512 4 G 0,75 18 8,6 29,0 91,0
62513 5 G 0,75 18 9,3 36,0 103,0
62514 7 G 0,75 18 10,8 50,0 136,0
62515 12 G 0,75 18 12,4 86,0 228,0
62516 15 G 0,75 18 13,8 108,0 273,0
62517 18 G 0,75 18 15,4 130,0 311,0
62518 25 G 0,75 18 18,5 180,0 498,0
62519 34 G 0,75 18 20,5 245,0 550,0
62520 36 G 0,75 18 20,6 259,0 570,0
62521 42 G 0,75 18 22,3 302,0 600,0
62522 3 G 1,5 16 8,6 43,0 100,0
62523 4 G 1,5 16 9,5 58,0 122,0
62524 5 G 1,5 16 10,3 72,0 148,0
62525 7 G 1,5 16 12,0 101,0 197,0
62526 9 G 1,5 16 14,2 130,0 244,0
62527 12 G 1,5 16 14,7 173,0 328,0
62528 18 G 1,5 16 17,2 259,0 459,0
62529 25 G 1,5 16 20,8 360,0 665,0
62530 34 G 1,5 16 23,0 490,0 1084,0
62531 41 G 1,5 16 25,1 590,0 1260,0
62532 50 G 1,5 16 27,7 720,0 1521,0
62533 60 G 1,5 16 29,5 864,0 1885,0
62534 3 G 2,5 14 9,8 72,0 160,0
63136 4 G 2,5 14 10,6 96,0 173,0
62535 5 G 2,5 14 11,9 120,0 268,0
62536 7 G 2,5 14 13,6 168,0 307,0
62537 9 G 2,5 14 16,1 216,0 437,0
62538 12 G 2,5 14 16,9 288,0 572,0
62539 18 G 2,5 14 20,1 432,0 800,0
62540 25 G 2,5 14 25,1 600,0 1100,0
62541 3 G 4 12 11,3 115,0 221,0
62542 4 G 4 12 12,4 154,0 247,0
62543 5 G 4 12 13,8 192,0 318,0
62544 7 G 4 12 16,9 269,0 438,0
62545 4 G 6 10 15,3 230,0 383,0
62546 5 G 6 10 16,6 288,0 481,0
62547 7 G 6 10 18,2 403,0 800,0
62548 4 G 10 8 19,7 384,0 671,0
62549 5 G 10 8 22,0 480,0 990,0
62550 4 G 16 6 23,7 614,0 951,0
62551 5 G 16 6 26,1 768,0 1500,0
62552 4 G 25 4 34,0 960,0 1700,0
62554 4 G 35 2 37,0 1344,0 2300,0
