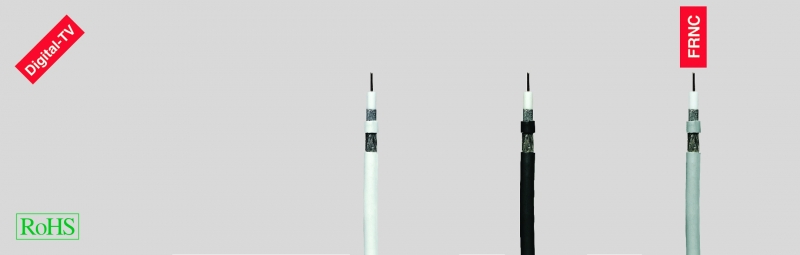

Multimedia-коаксильный кабель SAT 1,0/4,6Г, до 2400МГц, для цифрового телевидения, с двойным экраном, коэф. экранирования >90дб
Производитель — HELUKABEL
Оценка (средняя 5)
Указания Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия FRNC =Flame Retardant Non Corrosive, PEE = ячеистый РЕ, PIB = полиизобутилен ALPR = полиэфирная плёнка с двусторонним...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Multimedia-коаксильный кабель SAT 1,0/4,6Г, до 2400МГц, для цифрового телевидения, с двойным экраном, коэф. экранирования >90дб
Указания
  • Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия
  • FRNC=Flame Retardant Non Corrosive, PEE= ячеистый РЕ, PIB= полиизобутилен ALPR= полиэфирная плёнка с двусторонним алюминиевым покрытием F= плёнка, G= оплётка, GH= покрытие оплётки прибл. 88%
Применение
  • Внутренний медный проводник 1,02 со скин-эффектом
     —
    защита от влажности воздуха и образования коррозии
     — сплошной компаунд диэлектрика. Не меняет положение при монтаже в условиях малых радиусов изгиба
  • Диэлектрик Ø 4,6 мм: -специальный PE-компаунд, вспененный
     —
    значительно улучшен коэффициент укорочения волны, очень высокая скорость передачи отдельных сигналов (условия для средств мультимедиа), увеличение срока службы / — сокращение потерь при затухании прибл. на 2 дБ
  • Диэлектрик также имеет покрытие со скин-эффектом (гладкая поверхность)
     —
    защита от влажности и химических воздействий, минимальный допуск по импедансу макс. ±2 Ом. Кабель можно обжимать. Возможен монтаж в условиях малых радиусов изгиба без опасности излома; при передаче сигналов потери, связанные с длительным сроком эксплуатации кабеля, очень малы. Дополнительно к скин-эффекту диэлектрик имеет гелевое покрытие (специальный PIB-компаунд), поэтому мы даём гарантию на потери при затухании на 15 лет. Монтаж следует производить при температуре помещения 20°C
  • Экран а) кашированная с двух сторон AL/PR-плёнка или б) медная оплётка, лужёная, размер экранирования >90 дБ
  • Внешняя оболочка
    по выбору: белый PVC для внутренней и внешней проводки / чёрный РЕ для прокладки в земле или серый FRNC в качестве коаксиального кабеля безопасности для больниц, аэропортов, медицинских приборов и т.п. (оболочки других цветов по запросу)

Применение

innen/außen

Erdkabel

Sicherheitsbereiche

Тип

1,0/4,6 GH-Y

1,0/4,6 GH-2Y

1,0/4,6 GH-FRNC

Артикул №

40176

40177

40178

Структура

Ø внутреннего проводника мм

1 Cu mit Skin

1 Cu mit Skin

1 Cu mit Skin

Ø изоляции, мм

4,6 Zell-Polyethylen mit Skin und PIB-Beschichtung

4,6 Zell-Polyethylen mit Skin und PIB-Beschichtung

4,6 Zell-Polyethylen mit Skin und PIB-Beschichtung

Внешний проводник

Polyesterfolie beidseitig m. Aluminium beschichtet

Polyesterfolie beidseitig m. Aluminium beschichtet

Polyesterfolie beidseitig m. Aluminium beschichtet

Внешняя оболочка

PVC

PE

FRNC

Цвет оболочки

weiß

schwarz

grau

Внешний Ø пр. мм

6,6

6,6

6,6

Радиус изгиба допуст. пр. мм

45

45

45

Вес пр. кг / км

40

40

40

Электрические параметры

Волновое сопротивление (Ом)

75 ± 1

75 ± 1

75 ± 1

Емкость pF/m

55

55

55

Коэффициент укорочения v/c

0,8

0,85

0,85

Затухание при 20°C

(dB/100m)

100 MHz

5,8

5,8

5,8

200 MHz

7,8

7,8

7,8

450 MHz

12,5

12,5

12,5

600 MHz

14,7

14,7

14,7

800 MHz

17,2

17,2

17,2

1000 MHz

19,1

19,1

19,1

1750 MHz

26,2

26,2

26,2

2050 MHz

28,5

28,5

28,5

2400 MHz

31,3

31,3

31,3

Мин. обратные потери (дБ) между

30 и 300 MHz

30

30

30

300 и 600 MHz

32

32

32

600 и 960 MHz

31

31

31

960 и 1750 MHz

26

26

26

1750 и 2400 MHz

30

30

30

Сопротивление постоянного тока при 20°C

Внутренний проводник макс. Ohm/km

18

18

18

Внешний проводник макс. Ohm/km

20

20

20

Макс. рабочее напряжение (V)

-

-

-

Степень экранирования (dB) ≥

90

90

90

Вес меди кг/км

22,0

22,0

22,0
