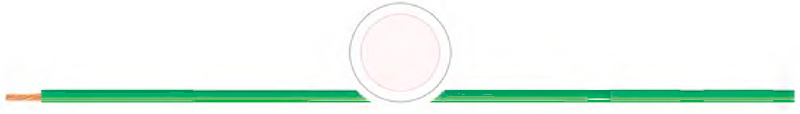

Монтажные провода в ПВХ оболочке согласно американских норм UL/CSA
Multinorm H05V2-K, H07V2-K HAR/UL/CSA
Производитель —
Оценка (средняя 5)
Применение
Кабели изолированные ПВХ-пластикатом согласно нормам HAR/UL/CSA. Применяется для внутреннего монтажа в шкафах комплексного распределительного устройства, медицинско-технических аппаратах, электронных приборах, аппаратуре управления,...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Multinorm H05V2-K, H07V2-K HAR/UL/CSA
Применение
Кабели изолированные ПВХ-пластикатом согласно нормам HAR/UL/CSA. Применяется для внутреннего монтажа в шкафах комплексного распределительного устройства, медицинско-технических аппаратах, электронных приборах, аппаратуре управления, в защитных шлангах, в машиностроении, а также в качестве подключающего кабеля для трансформаторов.
Особенности
- Устойчив к воздействию кислот, щелочей и некотырым маслам (см. таблицу технических указаний)-
- Отсутствие кремнийорганической резины (при производстве).
- Монтажный кабель соответствует американским стандартным нормам (HAR/UL/CSA).
- Внешняя оболочка кабеля трудновоспламеняющаяся и самозатухающая.
- Не для прямой прокладки на платформах, лотках и поддонах (исключение- использование при выравнивании потенциалов).
- Возможна поставка кабеля всех стандартных цветов.
Примечание
- Соответствует директиве RoHS.
- Кабель соответствует 2006/95/EG CE ( «Директива по низкому напряжению»).
- Возможна поставка кабеля определенного цвета и размеров по запросу.
- Возможна поставка кабеля *: UL-Style 1015 сечения 0,5 mm2, 0,75 mm2, 1,0 mm2, 16 mm2, 50 mm2 и 70 mm2 согл. HAR -> X07V2-K.
|
Конструкция и технические характеристики |
|
|
проводник |
медный луженый |
|
структура |
согл. UL-CSA, тонкопроволочный согл. VDE 0295 кл. 5 соотв. IEC 60228 кл. 5 |
|
изоляция |
ПВХ. |
|
маркировка жил |
разные цвета |
|
номинальное напряжение |
для кабеля UL Style 1007+1569 — H05V2- K: согл. HAR 300/500V согл. UL+CSA 300V; для кабеля UL Style 1015 + MTW, CSA TEW, H07V2-K: согл. HAR 450/750V согл. UL+CSA 600V. |
|
испытательное напряжение |
3 kV |
|
сопротивление провода |
согл. DIN VDE 0295 соотв. IEC 60228. |
|
длительные допустимые токовые нагрузки |
согл. DIN VDE, см. таблицу технических указаний. |
|
наименьший радиус изгиба неподвижно |
10 x диаметр кабеля |
|
наименьший радиус изгиба подвижно |
15 x диаметр кабеля |
|
температура стационарно |
HAR/IEC: -40 °C / +70° C (90° C) UL-CSA: -40 °C / +105°C |
|
свойства изоляции |
самозатухающая и трудновоспламеняющаяся согл. IEC 60332-1/HD405.2 и CSA FT 1 |
|
стандарт |
согл. UL: AWM Style 1007/1569/1015 + MTW; CSA: TEW; HAR (VDE0281/HD21). |
Артикулы для заказа кабеля
| Артикул | Название | Информация | Диаметр | Размеры | Вес меди | Вес кабеля |
|---|---|---|---|---|---|---|
| 5000481 | MULTINORM H05V2-K DBL RAL5010 | HAR-UL(MTW)-CSA, UL-STYLE 1015 | 2,7 | 1X0,75 (AWG20) | 7,2 | 12,5 |
| 5000490 | MULTINORM H05V2-K WEISS | HAR-UL(MTW)-CSA, UL-STYLE 1015 | 2,7 | 1X0,75 (AWG20) | 7,2 | 12,5 |
| 5000491 | MULTINORM H05V2-K ROT | HAR-UL(MTW)-CSA, UL-STYLE 1015 | 2,7 | 1X0,75 (AWG20) | 7,2 | 12,5 |
| 5000493 | MULTINORM H05V2-K GRAU | HAR-UL(MTW)-CSA, UL-STYLE 1015 | 2,7 | 1X0,75 (AWG20) | 7,2 | 12,5 |
| 5000497 | MULTINORM H05V2-K GRAU | HAR-UL(MTW)-CSA, UL-STYLE 1015 | 2,8 | 1X1 (AWG18) | 9,6 | 16 |
| 5000498 | MULTINORM H07V2-K ORANGE | HAR-UL(MTW)-CSA, UL-STYLE 1015 | 3,2 | 1X1,5 (AWG16) | 14,4 | 21,8 |
| 5000609 | MULTINORM H07V2-K BLAU RAL5015 | HAR-UL(MTW)-CSA, UL-STYLE 1015 | 3,2 | 1X1,5 (AWG16) | 14,4 | 21,8 |
| 5000611 | MULTINORM H07V2-K GR?NGELB | HAR-UL(MTW)-CSA, UL-STYLE 1015 | 3,2 | 1X1,5 (AWG16) | 14,4 | 21,8 |
| 5000612 | MULTINORM H07V2-K GRAU | HAR-UL(MTW)-CSA, UL-STYLE 1015 | 3,2 | 1X1,5 (AWG16) | 14,4 | 21,8 |
| 5000613 | MULTINORM H07V2-K ROT | HAR-UL(MTW)-CSA, UL-STYLE 1015 | 3,2 | 1X1,5 (AWG16) | 14,4 | 21,8 |
| 5000614 | MULTINORM H07V2-K SCHWARZ | HAR-UL(MTW)-CSA, UL-STYLE 1015 | 3,2 | 1X1,5 (AWG16) | 14,4 | 21,8 |
| 5000618 | MULTINORM H07V2-K SCHWARZ | HAR-UL(MTW)-CSA, UL-STYLE 1015 | 3,6 | 1X2,5 (AWG14) | 24 | 32 |
| 5000620 | MULTINORM X07V2-K GR?NGELB | HAR*-UL(MTW)-CSA, UL-STYLE 1015 | 8,6 | 1X16 (AWG6) | 154 | 192 |
| 5000621 | MULTINORM X07V2-K SCHWARZ | HAR*-UL(MTW)-CSA, UL-STYLE 1015 | 8,6 | 1X16 (AWG6) | 154 | 192 |
| 5000622 | MULTINORM H07V2-K GR?NGELB | HAR-UL(MTW)-CSA, UL-STYLE 1015 | 4,3 | 1X4 (AWG12) | 38,4 | 46,5 |
| 5000623 | MULTINORM H07V2-K SCHWARZ | HAR-UL(MTW)-CSA, UL-STYLE 1015 | 4,3 | 1X4 (AWG12) | 38,4 | 46,5 |
| 5000624 | MULTINORM H07V2-K GR?NGELB | HAR-UL(MTW)-CSA, UL-STYLE 1015 | 4,8 | 1X6 (AWG10) | 58 | 67,2 |
| 5000625 | MULTINORM H07V2-K SCHWARZ | HAR-UL(MTW)-CSA, UL-STYLE 1015 | 4,8 | 1X6 (AWG10) | 58 | 67,2 |
| 5000645 | MULTINORM H07V2-K BLAU RAL5015 | HAR-UL(MTW)-CSA, UL-STYLE 1015 | 4,3 | 1X4 (AWG12) | 38,4 | 46,5 |
| 5000678 | MULTINORM H07V2-K BLAU RAL5015 | HAR-UL(MTW)-CSA, UL-STYLE 1015 | 3,6 | 1X2,5 (AWG14) | 24 | 32 |
| 5000679 | MULTINORM H07V2-K ROT | HAR-UL(MTW)-CSA, UL-STYLE 1015 | 3,6 | 1X2,5 (AWG14) | 24 | 32 |
| 5000805 | MULTINORM H07V2-K GR?NGELB | HAR-UL(MTW)-CSA, UL-STYLE 1015 | 9,9 | 1X25 (AWG4) | 240 | 291 |
| 5000813 | MULTINORM H07V2-K SCHWARZ | HAR-UL(MTW)-CSA, UL-STYLE 1015 | 11,3 | 1X35 (AWG2) | 336 | 390 |
| 5000814 | MULTINORM H07V2-K GR?NGELB | HAR-UL(MTW)-CSA, UL-STYLE 1015 | 11,3 | 1X35 (AWG2) | 336 | 390 |
| 5000818 | MULTINORM H07V2-K GR?NGELB | HAR-UL(MTW)-CSA, UL-STYLE 1015 | 6,5 | 1X10 (AWG8) | 96 | 128 |
| 5000819 | MULTINORM H07V2-K SCHWARZ | HAR-UL(MTW)-CSA, UL-STYLE 1015 | 6,5 | 1X10 (AWG8) | 96 | 128 |
| 5000828 | MULTINORM H07V2-K GR?NGELB | HAR-UL(MTW)-CSA, UL-STYLE 1015 | 3,6 | 1X2,5 (AWG14) | 24 | 32 |
| 5000956 | MULTINORM H07V2-K WEISS | HAR-UL(MTW)-CSA, UL-STYLE 1015 | 3,2 | 1X1,5 (AWG16) | 14,4 | 21,8 |
| 5000973 | MULTINORM X07V2-K SCHWARZ | HAR*-UL(MTW)-CSA, UL-STYLE 1015 | 13,5 | 1X50 (AWG1) | 480 | 530 |
| 5001070 | MULTINORM H05V2-K SCHWARZ | HAR-UL(MTW)-CSA, UL-STYLE 1015 | 2,7 | 1X0,75 (AWG20) | 7,2 | 12,5 |
| 5001071 | MULTINORM H05V2-K GR?NGELB | HAR-UL(MTW)-CSA, UL-STYLE 1015 | 2,7 | 1X0,75 (AWG20) | 7,2 | 12,5 |
| 5001072 | MULTINORM H05V2-K GR?NGELB | HAR-UL(MTW)-CSA, UL-STYLE 1015 | 2,8 | 1X1 (AWG18) | 9,6 | 16 |
| 5001074 | MULTINORM H05V2-K BLAU RAL5015 | HAR-UL(MTW)-CSA, UL-STYLE 1015 | 2,8 | 1X1 (AWG18) | 9,6 | 16 |
| 5001150 | MULTINORM H05V2-K ROT | HAR-UL(MTW)-CSA, UL-STYLE 1015 | 2,8 | 1X1 (AWG18) | 9,6 | 16 |
| 5001151 | MULTINORM H05V2-K SCHWARZ | HAR-UL(MTW)-CSA, UL-STYLE 1015 | 2,8 | 1X1 (AWG18) | 9,6 | 16 |
| 5001152 | MULTINORM H05V2-K WEISS | HAR-UL(MTW)-CSA, UL-STYLE 1015 | 2,8 | 1X1 (AWG18) | 9,6 | 16 |
| 5001193 | MULTINORM H05V2-K BLAU RAL5015 | HAR-UL(MTW)-CSA, UL-STYLE 1015 | 2,7 | 1X0,75 (AWG20) | 7,2 | 12,5 |
| 5001272 | MULTINORM H05V2-K DBL RAL5010 | HAR-UL(MTW)-CSA, UL-STYLE 1015 | 2,8 | 1X1 (AWG18) | 9,6 | 16 |
Купить Multinorm H05V2-K, H07V2-K HAR/UL/CSA в регионе Ярославль.
