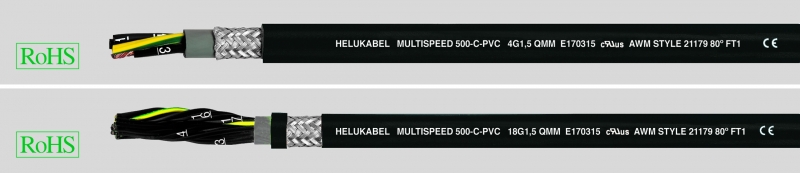

MULTISPEED® 500-C-PVC UL/CSA, маслостойкий, особо гибкий, стойкий к изгибам кабель для буксируемых цепей, с защитой от скручивания, экранированнный, ЭМС, с разметкой метража
Производитель —
Оценка (средняя 4)
Технические характеристики
Специальный кабель для буксируемых цепей для эксплуатации в условиях высоких механических нагрузок на основании DIN VDE 0285-525-2-51/DIN EN 50525-2-51, в соответствии со станд. UL 758 AWM тип 21179
Температурный диапазон...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — MULTISPEED® 500-C-PVC UL/CSA, маслостойкий, особо гибкий, стойкий к изгибам кабель для буксируемых цепей, с защитой от скручивания, экранированнный, ЭМС, с разметкой метража
- Специальный кабель для буксируемых цепей для эксплуатации в условиях высоких механических нагрузок на основании DIN VDE 0285-525-2-51/DIN EN 50525-2-51, в соответствии со станд. UL 758 AWM тип 21179
-
Температурный диапазонподвижно от -5°C до +80°Cстационарно от -30°C до +80°C
-
Номинальное напряжениеVDE U0/U 300/500 ВUL 600 В
- Испытательное напряжение 3000 В
-
Сопротивление изоляциимин. 100 МОм x км
-
Минимальный радиус изгибаподвижно 7,5x Ø кабелястационарно 4x Ø кабеля
-
Сопротивление связимакс. 250 Ом/км
-
Стойкость к радиациидо 80x106 сДж/кг (до 80 Мрад)
- Жилы из тонких медных проволок скрутки Unilay с коротким шагом
- Изоляция жил — специальный PP
- Чёрные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293
- Жёлто-зелёная жила заземления для 3 жил и более
-
Скрутка:< 7 жил: повив с оптимальным шагом скрутки вокруг филлера≥ 7 жил: пучки с оптимальным шагом скрутки вокруг филлера
- Специальная внутренняя PVC оболочка-заполнитель YM2, экструдированная, серая (RAL 7001)
- Оплётка из лужёных медных проводников, минимальное покрытие 85%, макс. с оптимальным шагом оплётки
- Специальная внешняя PVC-оболочка с длительным сроком службы
- Цвет оболочки – чёрный (RAL 9005)
- С разметкой метража
- Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
Испытания
-
PVC самозатухающий и не распространяющий горение в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1 (DIN VDE 0472, раздел 804,тип испытания B), UL VW-1, CSA FT1
- Низкая адгезионность
- Устойчив к воздействию озона и УФ-лучей
- Высокая стойкость к переменным изгибам
- Более длительный срок службы за счёт низкого коэффициента трения
- Высокая устойчивость к химическим реагентам
- Маслостойкий в соответствии с DIN/EN 60811-2-1
- Высокая надежность
- Повышенная экономичность
- Минимальный диаметр, небольшой вес
-
G = с желто-зеленой жилой заземленияx = без жилы заземления (OZ)
-
Аналоги без экрана:MULTISPEED® 500-PVC UL/CSA
Подходит для длительной эксплуатации на больших расстояниях и при высоких или низких скоростях.
Используется для прокладки в сухих и влажных помещениях, а также на открытом воздухе в свободном движении без растягивающих усилий в качестве очень гибкого PVC-кабеля управления. Подходит для применения в условиях постоянных нагрузок при подъёме и изгибе в станках и инструментах. Данные кабели с медным экраном используются для передачи данных и сигналов без помех в измерительной технике, системах управления и автоматизации. При эксплуатации в нестандартных условиях необходимо ознакомиться с рекомендациями в начале каталога. Для использования кабелей в буксируемых цепях следует соблюдать руководство по монтажу.
ЭМС = электромагнитная совместимость
Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
AWG-номер | Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км |
| 24335 | 2 x 0,5 | 20 | 6,6 | 30,0 | 88,0 |
| 24336 | 3 G 0,5 | 20 | 6,9 | 36,0 | 101,0 |
| 24337 | 4 G 0,5 | 20 | 7,3 | 42,0 | 116,0 |
| 24338 | 5 G 0,5 | 20 | 7,8 | 48,0 | 146,0 |
| 24339 | 7 G 0,5 | 20 | 11,3 | 64,0 | 181,0 |
| 24340 | 9 G 0,5 | 20 | 11,4 | 80,0 | 219,0 |
| 24341 | 12 G 0,5 | 20 | 12,6 | 105,0 | 271,0 |
| 24342 | 18 G 0,5 | 20 | 15,0 | 137,0 | 374,0 |
| 24343 | 25 G 0,5 | 20 | 17,1 | 210,0 | 542,0 |
| 24344 | 2 x 0,75 | 19 | 6,8 | 40,0 | 96,0 |
| 24345 | 3 G 0,75 | 19 | 7,4 | 48,0 | 111,0 |
| 24346 | 4 G 0,75 | 19 | 8,0 | 55,0 | 140,0 |
| 24347 | 5 G 0,75 | 19 | 8,5 | 66,0 | 161,0 |
| 24348 | 7 G 0,75 | 19 | 12,9 | 85,0 | 227,0 |
| 24349 | 12 G 0,75 | 19 | 14,4 | 135,0 | 317,0 |
| 24350 | 18 G 0,75 | 19 | 17,5 | 190,0 | 486,0 |
| 24351 | 25 G 0,75 | 19 | 19,9 | 275,0 | 651,0 |
| 24352 | 3 G 1 | 18 | 7,7 | 59,0 | 131,0 |
| 24353 | 4 G 1 | 18 | 8,3 | 70,0 | 164,0 |
| 24354 | 5 G 1 | 18 | 9,1 | 84,0 | 198,0 |
| 24355 | 7 G 1 | 18 | 14,0 | 106,0 | 252,0 |
| 24356 | 12 G 1 | 18 | 15,0 | 174,0 | 410,0 |
| 24357 | 18 G 1 | 18 | 18,7 | 240,0 | 550,0 |
| 24358 | 25 G 1 | 18 | 21,2 | 332,0 | 756,0 |
| 24359 | 3 G 1,5 | 16 | 8,6 | 75,0 | 166,0 |
| 24360 | 4 G 1,5 | 16 | 9,4 | 90,0 | 199,0 |
| 24361 | 5 G 1,5 | 16 | 10,4 | 108,0 | 229,0 |
| 24362 | 7 G 1,5 | 16 | 16,0 | 157,0 | 304,0 |
| 24363 | 12 G 1,5 | 16 | 17,6 | 240,0 | 502,0 |
| 24364 | 18 G 1,5 | 16 | 21,3 | 355,0 | 709,0 |
| 24365 | 25 G 1,5 | 16 | 24,8 | 448,0 | 939,0 |
| 24366 | 4 G 2,5 | 14 | 11,3 | 134,0 | 270,0 |
| 24367 | 5 G 2,5 | 14 | 12,3 | 175,0 | 335,0 |
