PVC кабели для буксируемых цепей

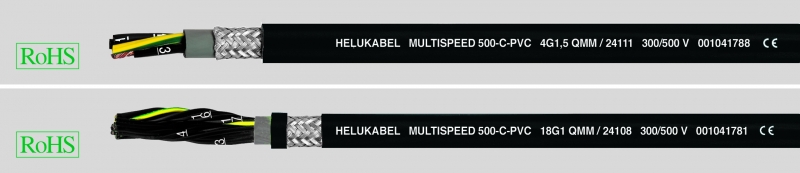

MULTISPEED® 500-C-PVC, высокогибкий, для буксируемых цепей, с защитой от скручивания, ЭМС, экранированный, с разметкой метража
Производитель —
Оценка (средняя 5)
Технические характеристики
Специальный кабель для буксируемых цепей при больших механических нагрузках на основании DIN VDE 0285-525-2-51/DIN EN 50525-2-51
часть 13
Температурный диапазон
подвижно от -5°C до +80°C
стационарно от -30°C...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — MULTISPEED® 500-C-PVC, высокогибкий, для буксируемых цепей, с защитой от скручивания, ЭМС, экранированный, с разметкой метража
-
Специальный кабель для буксируемых цепей при больших механических нагрузках на основании DIN VDE 0285-525-2-51/DIN EN 50525-2-51часть 13
-
Температурный диапазонподвижно от -5°C до +80°Cстационарно от -30°C до +80°C
-
Номинальное напряжениеU0/U 300/500 В
- Испытательное напряжение 3000 В
-
Сопротивление изоляциимин. 100 МОм x км
-
Минимальный радиус изгибаподвижно 7,5x Ø кабелястационарно 4x Ø кабеля
-
Сопротивление связимакс. 250 Ом/км
-
Стойкость к радиациидо 80x106 сДж/кг (до 80 Мрад)
- Жилы из тонких медных проволок равномерного концентрического повива — Unilay с коротким шагом скрутки
- Изоляция жил — специальный PP
- Чёрные жилы с цифровой маркировкой белого цвета
- Жёлто-зелёная жила заземления (для 3 жил и более)
-
Скрутка:< 7 жил: повив с оптимальным шагом скрутки вокруг филлера≥ 7 жил: пучковый повив с оптимальным шагом скрутки вокруг филлера
- Специальная внутренняя PVC оболочка-заполнитель YM2, экструдированная, серая (RAL 7001)
- Оплётка из лужёных медных проводников, покрытие мин. 85%, с оптимальным шагом
- Специальная внешняя PVC-оболочка с длительным сроком службы
- Цвет оболочки – чёрный (RAL 9005)
- С разметкой метража
- Низкая адгезионность
- Устойчив к воздействию озона и УФ-лучей
- Высокая стойкость к переменным изгибам
- Более длительный срок службы за счёт низкого коэффициента трения
- Высокая устойчивость к химическим реагентам
- Высокая надежность
- Повышенная экономичность
- Минимальный диаметр, небольшой вес
- Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
Испытания
-
PVC самозатухающий и не распространяющий горение в соответствии с DIN VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472, часть 804,тип испытания B)
- Маслостойкий в соответствии с DIN VDE 0473-811-404 / DIN EN 60811-404
-
G = с желто-зеленой жилой заземленияx = без жилы заземления (OZ)
-
Аналоги без экрана:MULTISPEED® 500-PVC
Специально подобранные материалы и технологии скручивания позволяют эксплуатировать HELUKABEL®MULTISPEED 500-С-PVC в течение длительного времени в качестве особо гибкого кабеля для буксируемых цепей на больших расстояниях перемещения как на высоких, так и на низких скоростях. Применяется для прокладки в сухих, влажных помещениях и на открытом воздухе в свободном движении без растягивающих усилий, а также в условиях постоянных нагрузок при подъеме и изгибе в станках и инструментах. Эти кабели с медным экраном используются для передачи данных и сигналов без помех в процессе эксплуатации измерительной техники, систем управления и автоматического регулирования. В сложных условиях эксплуатации (например, в компостных установках или в подъёмно-транспортном оборудовании и пр.) рекомендуем ознакомиться со специально разработанной анкетой для буксируемых цепей, дополнительные параметры применения см. в таблице в начале каталога. При использовании в буксируемых цепях следует соблюдать руководство по монтажу. ЭМС = электромагнитная совместимость Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер |
| 24086 | 2 x 0,5 | 6,2 | 30,0 | 88,0 | 20 |
| 24087 | 3 G 0,5 | 6,7 | 36,0 | 101,0 | 20 |
| 24088 | 4 G 0,5 | 7,2 | 42,0 | 116,0 | 20 |
| 24089 | 5 G 0,5 | 7,6 | 48,0 | 146,0 | 20 |
| 24090 | 7 G 0,5 | 11,4 | 64,0 | 181,0 | 20 |
| 24091 | 9 G 0,5 | 11,4 | 80,0 | 219,0 | 20 |
| 24092 | 12 G 0,5 | 12,4 | 105,0 | 271,0 | 20 |
| 24093 | 18 G 0,5 | 14,7 | 137,0 | 374,0 | 20 |
| 24094 | 25 G 0,5 | 17,1 | 210,0 | 542,0 | 20 |
| 24095 | 2 x 0,75 | 6,8 | 40,0 | 96,0 | 18 |
| 24096 | 3 G 0,75 | 7,3 | 48,0 | 111,0 | 18 |
| 24097 | 4 G 0,75 | 7,8 | 55,0 | 140,0 | 18 |
| 24098 | 5 G 0,75 | 8,3 | 66,0 | 161,0 | 18 |
| 24099 | 7 G 0,75 | 12,7 | 85,0 | 227,0 | 18 |
| 24100 | 12 G 0,75 | 13,7 | 135,0 | 317,0 | 18 |
| 24101 | 18 G 0,75 | 17,1 | 190,0 | 486,0 | 18 |
| 24102 | 25 G 0,75 | 19,5 | 275,0 | 651,0 | 18 |
| 24103 | 3 G 1 | 7,6 | 59,0 | 131,0 | 17 |
| 24104 | 4 G 1 | 8,1 | 70,0 | 164,0 | 17 |
| 24105 | 5 G 1 | 8,9 | 84,0 | 198,0 | 17 |
| 24106 | 7 G 1 | 13,6 | 106,0 | 252,0 | 17 |
| 24107 | 12 G 1 | 14,6 | 174,0 | 410,0 | 17 |
| 24108 | 18 G 1 | 18,4 | 240,0 | 550,0 | 17 |
| 24109 | 25 G 1 | 21,0 | 332,0 | 756,0 | 17 |
| 24110 | 3 G 1,5 | 8,4 | 75,0 | 166,0 | 16 |
| 24111 | 4 G 1,5 | 9,1 | 90,0 | 199,0 | 16 |
| 24112 | 5 G 1,5 | 10,2 | 108,0 | 229,0 | 16 |
| 24113 | 7 G 1,5 | 15,7 | 157,0 | 304,0 | 16 |
| 24114 | 12 G 1,5 | 17,4 | 240,0 | 502,0 | 16 |
| 24115 | 18 G 1,5 | 21,3 | 355,0 | 709,0 | 16 |
| 24116 | 25 G 1,5 | 24,3 | 448,0 | 939,0 | 16 |
| 24117 | 4 G 2,5 | 11,2 | 134,0 | 270,0 | 14 |
| 24118 | 5 G 2,5 | 12,2 | 175,0 | 335,0 | 14 |
