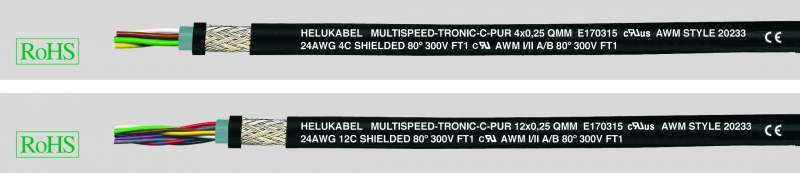

MULTISPEED®-TRONIC-C-PUR, стойкий к изгибам кабель для буксируемых цепей, особо гибкий, экранированнный, ЭМС, безгалогеновый, с разметкой метража
Производитель —
Оценка (средняя 3)
Технические характеристики
Специальный кабель для буксируемых цепей для эксплуатации в условиях высоких механических нагрузок на основанииDIN VDE 0285-525-2-51/
DIN EN 50525-2-51, DIN VDE 0285-525-2-21/DIN EN 50525-2-21, согласно станд. UL 758 AWM Style 20233
Температурный...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — MULTISPEED®-TRONIC-C-PUR, стойкий к изгибам кабель для буксируемых цепей, особо гибкий, экранированнный, ЭМС, безгалогеновый, с разметкой метража
-
Специальный кабель для буксируемых цепей для эксплуатации в условиях высоких механических нагрузок на основанииDIN VDE 0285-525-2-51/DIN EN 50525-2-51, DIN VDE 0285-525-2-21/DIN EN 50525-2-21, согласно станд. UL 758 AWM Style 20233
-
Температурный диапазонподвижно от -30°C до +80°Cстационарно от -40°C до +80°C
-
Номинальное напряжениеU0/U 300/300 В
- Испытательное напряжение 3000 В
-
Сопротивление изоляциимин. 100 МОм x км
-
Минимальный радиус изгибаподвижно 7,5xØ кабелястационарно 4xØ кабеля
-
Сопротивление связимакс. 250 Ом/км
-
Стойкость к радиациидо 100x106 сДж/кг (до 100 Мрад)
- Жилы из тонких медных проволок со скруткой Unilay с коротким шагом
- Изоляция жил — специальный PP
- Обозначение жил в соответствии с DIN 47100
-
< 7 жил: повив жил с оптимальным шагом скрутки вокруг филлера≥7 жил: повив пучков с оптимальным шагом скрутки вокруг филлера
- Специальная внутренняя TPE-оболочка, экструдированная в виде заполнителя, серая (RAL 7001)
- Оплётка из лужёных медных проводов, покрытие макс. 85%, с оптимальным шагом оплётки
- Специальная внешняя PUR-оболочка
- Цвет оболочки – чёрный (RAL 9005)
- С разметкой метража
- Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
Испытания
- PUR-кабель, не распространяющий горение в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472, раздел 804, тип испытания B), UL VW-1, CSA FT1
- Безгалогеновый
- Высокая стойкость к переменным изгибам
- Высокая прочность на разрыв, стойкость к истиранию и ударопрочность даже при низких температурах
- Применяется при длительной эксплуатации с разнообразными движениями и экстремальными нагрузками на изгиб
- Более высокое сопротивление к механическим повреждениям
- Высокая надежность
- Маслостойкий
- Высокая устойчивость к химическим реагентам
- Устойчив к воздействию озона и УФ-лучей
- Повышенная экономичность
- Минимальный диаметр, небольшой вес
-
Аналоги без экрана:MULTISPEED®-TRONIC-PUR
Предназначен для длительной эксплуатации на больших расстояниях при высоких или низких скоростях в сухих и влажных помещениях, а также на открытом воздухе. Эти прочные и стойкие к истиранию кабели управления применяются там, где возникают проблемы вследствие длительных изгибающих напряжений. Особенно они используются в тех областях, где предъявляются самые высокие требования к гибкости, стойкости к истиранию, устойчивости к озону и химическим реагентам. Эти кабели с медным экраном лучше всего подходят для передачи данных и сигналов без помех в рамках эксплуатации с измерительной техникой, системами управления и автоматического регулирования.
В сложных условиях эксплуатации рекомендуем ознакомиться со специально разработанной анкетой для буксируемых цепей в таблице в начале каталога.
При применении в буксируемых цепях следует соблюдать руководство по монтажу.
ЭМС = электромагнитная совместимость.
Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
AWG-номер | Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км |
| 24614 | 2 x 0,25 | 24 | 5,4 | 74,0 | 39,0 |
| 24615 | 3 x 0,25 | 24 | 5,6 | 19,0 | 45,0 |
| 24616 | 4 x 0,25 | 24 | 5,9 | 22,0 | 51,0 |
| 24617 | 5 x 0,25 | 24 | 6,2 | 26,0 | 68,0 |
| 24618 | 7 x 0,25 | 24 | 8,7 | 35,0 | 83,0 |
| 24619 | 12 x 0,25 | 24 | 9,4 | 58,0 | 122,0 |
| 24620 | 18 x 0,25 | 24 | 11,5 | 79,0 | 160,0 |
| 24621 | 25 x 0,25 | 24 | 13,0 | 99,0 | 210,0 |
| 24622 | 2 x 0,34 | 22 | 5,6 | 18,0 | 45,0 |
| 24623 | 3 x 0,34 | 22 | 5,8 | 22,0 | 60,0 |
| 24624 | 4 x 0,34 | 22 | 6,1 | 28,0 | 76,0 |
| 24625 | 5 x 0,34 | 22 | 6,8 | 31,0 | 82,0 |
| 24626 | 7 x 0,34 | 22 | 9,3 | 51,0 | 110,0 |
| 24627 | 12 x 0,34 | 22 | 9,9 | 70,0 | 166,0 |
| 24628 | 18 x 0,34 | 22 | 12,3 | 103,0 | 216,0 |
| 24629 | 25 x 0,34 | 22 | 13,6 | 130,0 | 312,0 |
