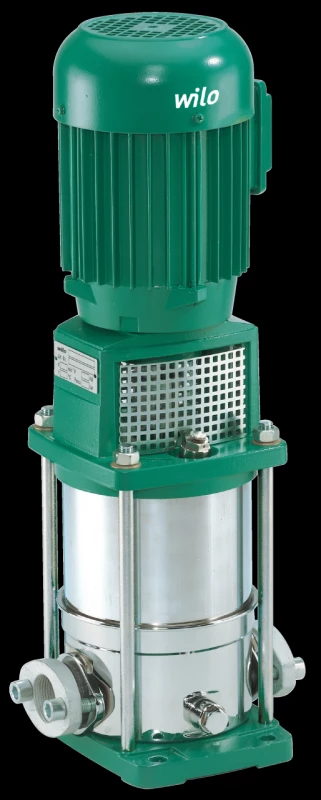

Multivert MVI 7004/2 (3~400 V, EPDM, )
Производитель —
Оценка (средняя 4)
Технический паспорт Характеристики Xарактеристики согласно ISO 9906: 2012-3B Схема подключения Мощность Температура перекачиваемой жидкости T -15...+120 В°C Температура окружающей среды, макс. T 40 В°C Максимальное рабочее давление...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Multivert MVI 7004/2 (3~400 V, EPDM, )
Технический паспорт
Характеристики
Xарактеристики согласно ISO 9906: 2012-3B
Схема подключения
| Мощность | |
|---|---|
| Температура перекачиваемой жидкости T | -15...+120 В°C |
| Температура окружающей среды, макс. T | 40 В°C |
| Максимальное рабочее давление pmax | 16 бар |
| Минимальный индекс эффективности (MEI) | |
| Минимальный индекс эффективности (MEI) | ≥ 0.40 |
| Мотор | |
| Класс изоляции | F |
| Степень защиты | IP 55 |
| Подключение к сети | 3~400 V, 50 Hz |
| Номинальная мощность электродвигателя P2 | 18.5 кВт |
| Потребляемая мощность P1 | 20.14 кВт |
| Номинальный ток 3~400 В, 50 Гц IN | 31.4 A |
| КПД электродвигателя ηm 50% | 90,4 % |
| КПД электродвигателя ηm 75% | 92,3 % |
| КПД электродвигателя ηm 100% | 92,4 % |
| Подключения | |
| Номинальный внутренний диаметр фланца (с напорной стороны) | DN 100 |
| Номинальный внутренний диаметр фланца (на стороне всасывания) | DN 100 |
| Уровень номинального давления (с напорной стороны) PN | PN 16 |
| Уровень номинального давления (на стороне всасывания) PN | PN 16 |
| Материалы | |
| Рабочее колесо | 1.4301 [AISI304] |
| Корпус насоса | EN-GJL-250 (с катафорезным покрытием ) |
| Вал насоса | 1.4057 [AISI431] |
| Основание насоса | EN-GJL-250 |
| Статическое уплотнение | EPDM |
| Mechanical seal | U3BE3GG |
| Данные для заказа | |
| Изделие | Wilo |
| Тип | MVI 7004/2 |
| Арт.-№ | 4071173 |
| Вес, прим. m | 212.0 кг |
Размеры и габаритные чертежи
Габаритный чертеж
Размеры H
1393 ммРазмеры X
200 ммРазмеры Г? M
302 ммВес, прим. m
212 кгХарактеристики
Характеристики
Xарактеристики согласно ISO 9906: 2012-3B
Данные для заказа
| Данные для заказа | |
|---|---|
| Изделие | Wilo |
| Тип | MVI 7004/2 |
| Арт.-№ | 4071173 |
| Номер EAN | 4016322632115 |
| Цвет | Зелено-серебристый |
| Минимальное количество для заказа | 1 |
| Единица минимального кол-ва для заказа | PCE |
| Вес (нетто) kg | 212 |
| Длина (нетто) mm | 380 |
| Ширина (нетто) mm | 350 |
| Высота (нетто) mm | 1403 |
| Вес (брутто) kg | 251 |
| Длина (брутто) mm | 1630 |
| Ширина (брутто) mm | 630 |
| Высота (брутто) mm | 910 |
| Вид упаковки | Одноразовый поддон |
| Свойства упаковки | Транспортировочная упаковка |
| Штук на поддон | 1 |
| Количество на один слой | 1 |
Описание изделия
Полный текст
Многоступенчатый нормальновсасывающий вертикальный высоконапорный центробежный насос линейного типа.
Вал насоса и вал стандартного электродвигателя IEC соединены друг с другом посредством продольно-свертной муфты. Отдельный подшипник качения соединительного элемента гарантирует оптимальное восприятия осевых усилий. Промежуточные подшипники гидравлической части обеспечивают долгий срок службы.
Насос подходит для водоснабжения, водораспределения и повышения давления, промышленных циркуляционных систем, технологической воды, контуров циркуляции охлаждающей воды. Его также можно использовать в системах пожаротушения, моечных установках, в системах орошения.
Особенности/преимущества продукции
- Коррозионностойкие рабочее и ведущее колеса и ступенчатый корпус.
- Разрешение к применению в питьевом водоснабжении для насосов с деталями из нержавеющей стали, контактирующими с перекачиваемой жидкостью, (версия EPDM)
Комплект поставки
- Многоступенчатый высоконапорный центробежный насос Wilo-Multivert MVI
- Инструкция по монтажу и эксплуатации
- Контрфланцы из серого чугуна и соответствующие винты, гайки и уплотнения для насосов PN16 с овальными фланцами
Указания по компоновке
- Защита электродвигателя – по запросу или предоставляется заказчиком
- Однофазный электродвигатель оснащен встроенной защитой электродвигателя от перегрева и конденсатором
- Съемная муфта (от 15 кВт) позволяет заменять торцовое уплотнение без демонтажа электродвигателя
- Контрфланцы доступны в качестве дополнительных принадлежностей
- Комплекты байпаса доступны в качестве дополнительных принадлежностей
- Wilo-Multivert MVI в исполнении ATEX по запросу
| Мощность | |
|---|---|
| Температура перекачиваемой жидкости T | -15...+120 В°C |
| Температура окружающей среды, макс. T | 40 В°C |
| Максимальное рабочее давление pmax | 16 бар |
| Минимальный индекс эффективности (MEI) | |
| Минимальный индекс эффективности (MEI) | ≥ 0.40 |
| Мотор | |
| Класс изоляции | F |
| Степень защиты | IP 55 |
| Подключение к сети | 3~400 V, 50 Hz |
| Номинальная мощность электродвигателя P2 | 18.5 кВт |
| Потребляемая мощность P1 | 20.14 кВт |
| Номинальный ток 3~400 В, 50 Гц IN | 31.4 A |
| КПД электродвигателя ηm 50% | 90,4 % |
| КПД электродвигателя ηm 75% | 92,3 % |
| КПД электродвигателя ηm 100% | 92,4 % |
| Подключения | |
| Номинальный внутренний диаметр фланца (с напорной стороны) | DN 100 |
| Номинальный внутренний диаметр фланца (на стороне всасывания) | DN 100 |
| Уровень номинального давления (с напорной стороны) PN | PN 16 |
| Уровень номинального давления (на стороне всасывания) PN | PN 16 |
| Материалы | |
| Рабочее колесо | 1.4301 [AISI304] |
| Корпус насоса | EN-GJL-250 (с катафорезным покрытием ) |
| Вал насоса | 1.4057 [AISI431] |
| Основание насоса | EN-GJL-250 |
| Статическое уплотнение | EPDM |
| Mechanical seal | U3BE3GG |
| Данные для заказа | |
| Изделие | Wilo |
| Тип | MVI 7004/2 |
| Арт.-№ | 4071173 |
| Вес, прим. m | 212.0 кг |
