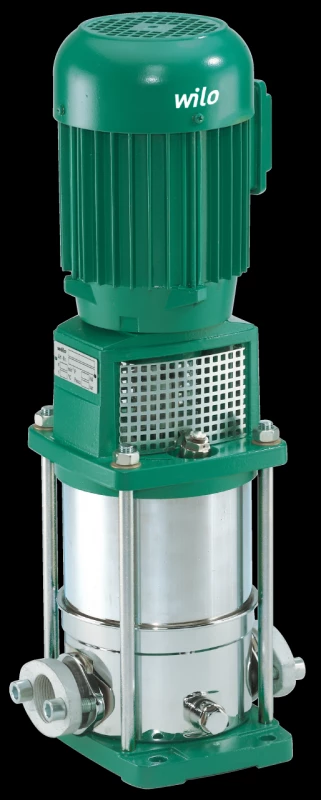

Multivert MVI 9503/1 (3~400 V, EPDM, )
Производитель — Wilo
Оценка (средняя 5)
Технический паспорт Характеристики Xарактеристики согласно ISO 9906: 2012-3B Схема подключения Мощность Температура перекачиваемой жидкости T -15...+120 В°C Температура окружающей среды, макс. T 40 В°C Максимальное рабочее давление...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Multivert MVI 9503/1 (3~400 V, EPDM, )

Технический паспорт

Характеристики

Xарактеристики согласно ISO 9906: 2012-3B

Схема подключения

Мощность
Температура перекачиваемой жидкости T-15...+120 В°C
Температура окружающей среды, макс. T40 В°C
Максимальное рабочее давление pmax16 бар
Минимальный индекс эффективности (MEI)
Минимальный индекс эффективности (MEI)≥ 0.40
Мотор
Класс изоляцииF
Степень защитыIP 55
Подключение к сети3~400 V, 50 Hz
Номинальная мощность электродвигателя P230 кВт
Потребляемая мощность P132.63 кВт
Номинальный ток 3~400 В, 50 Гц IN52.2 A
КПД электродвигателя ηm 50% 93,3 %
КПД электродвигателя ηm 75% 93,7 %
КПД электродвигателя ηm 100% 93,3 %
Подключения
Номинальный внутренний диаметр фланца (с напорной стороны)DN 100
Номинальный внутренний диаметр фланца (на стороне всасывания)DN 100
Уровень номинального давления (с напорной стороны) PNPN 16
Уровень номинального давления (на стороне всасывания) PNPN 16
Материалы
Рабочее колесо1.4301 [AISI304]
Корпус насосаEN-GJL-250 (с катафорезным покрытием )
Вал насоса1.4057 [AISI431]
Основание насосаEN-GJL-250
Статическое уплотнениеEPDM
Mechanical sealU3BE3GG
Данные для заказа
ИзделиеWilo
ТипMVI 9503/1
Арт.-№4082540
Вес, прим. m292.0 кг

Размеры и габаритные чертежи

Габаритный чертеж

Размеры H

1436 мм

Размеры X

261 мм

Размеры Г? M

415 мм

Вес, прим. m

292 кг

Характеристики

Характеристики 2-полюсный, 50 Гц

Xарактеристики согласно ISO 9906: 2012-3B

Данные для заказа

Данные для заказа
ИзделиеWilo
ТипMVI 9503/1
Арт.-№4082540
Номер EAN4016322709015
ЦветЗелено-серебристый
Минимальное количество для заказа1
Единица минимального кол-ва для заказаPCE
Вес (нетто) kg292
Длина (нетто) mm445
Ширина (нетто) mm350
Высота (нетто) mm1436
Вес (брутто) kg331
Длина (брутто) mm1630
Ширина (брутто) mm630
Высота (брутто) mm910
Вид упаковкиОдноразовый поддон
Свойства упаковкиТранспортировочная упаковка
Штук на поддон1
Количество на один слой1

Описание изделия

Полный текст

Многоступенчатый нормальновсасывающий вертикальный высоконапорный центробежный насос линейного типа.

Вал насоса и вал стандартного электродвигателя IEC соединены друг с другом посредством продольно-свертной муфты. Отдельный подшипник качения соединительного элемента гарантирует оптимальное восприятия осевых усилий. Промежуточные подшипники гидравлической части обеспечивают долгий срок службы.

Насос подходит для водоснабжения, водораспределения и повышения давления, промышленных циркуляционных систем, технологической воды, контуров циркуляции охлаждающей воды. Его также можно использовать в системах пожаротушения, моечных установках, в системах орошения.

Особенности/преимущества продукции

  • Коррозионностойкие рабочее и ведущее колеса и ступенчатый корпус.
  • Разрешение к применению в питьевом водоснабжении для насосов с деталями из нержавеющей стали, контактирующими с перекачиваемой жидкостью, (версия EPDM)

Комплект поставки

  • Многоступенчатый высоконапорный центробежный насос Wilo-Multivert MVI
  • Инструкция по монтажу и эксплуатации
  • Контрфланцы из серого чугуна и соответствующие винты, гайки и уплотнения для насосов PN16 с овальными фланцами

Указания по компоновке

  • Защита электродвигателя – по запросу или предоставляется заказчиком
  • Однофазный электродвигатель оснащен встроенной защитой электродвигателя от перегрева и конденсатором
  • Съемная муфта (от 15 кВт) позволяет заменять торцовое уплотнение без демонтажа электродвигателя
  • Контрфланцы доступны в качестве дополнительных принадлежностей
  • Комплекты байпаса доступны в качестве дополнительных принадлежностей
  • Wilo-Multivert MVI в исполнении ATEX по запросу

Мощность
Температура перекачиваемой жидкости T-15...+120 В°C
Температура окружающей среды, макс. T40 В°C
Максимальное рабочее давление pmax16 бар
Минимальный индекс эффективности (MEI)
Минимальный индекс эффективности (MEI)≥ 0.40
Мотор
Класс изоляцииF
Степень защитыIP 55
Подключение к сети3~400 V, 50 Hz
Номинальная мощность электродвигателя P230 кВт
Потребляемая мощность P132.63 кВт
Номинальный ток 3~400 В, 50 Гц IN52.2 A
КПД электродвигателя ηm 50% 93,3 %
КПД электродвигателя ηm 75% 93,7 %
КПД электродвигателя ηm 100% 93,3 %
Подключения
Номинальный внутренний диаметр фланца (с напорной стороны)DN 100
Номинальный внутренний диаметр фланца (на стороне всасывания)DN 100
Уровень номинального давления (с напорной стороны) PNPN 16
Уровень номинального давления (на стороне всасывания) PNPN 16
Материалы
Рабочее колесо1.4301 [AISI304]
Корпус насосаEN-GJL-250 (с катафорезным покрытием )
Вал насоса1.4057 [AISI431]
Основание насосаEN-GJL-250
Статическое уплотнениеEPDM
Mechanical sealU3BE3GG
Данные для заказа
ИзделиеWilo
ТипMVI 9503/1
Арт.-№4082540
Вес, прим. m292.0 кг
