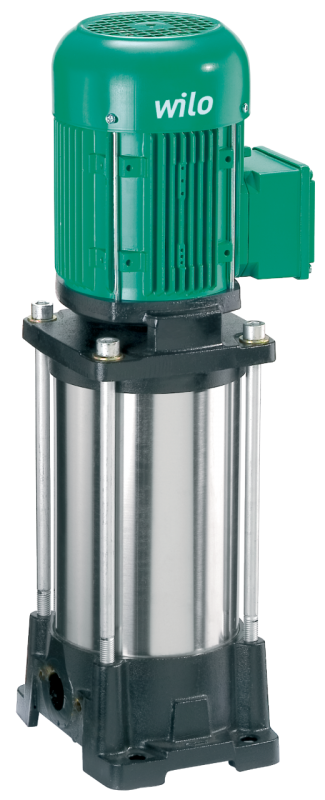

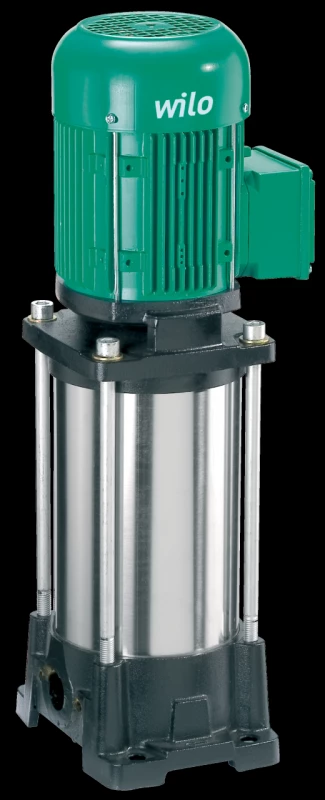

MVIL 505
Производитель —
Оценка (средняя 5)
Технический паспорт Характеристики 2-полюсный/50 Гц Xарактеристики согласно ISO 9906: 2012-3B Схема подключения Мощность Температура перекачиваемой жидкости T -15...+90 В°C Температура окружающей среды, макс. T 40 В°C Максимальное...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — MVIL 505
Технический паспорт
Характеристики
2-полюсный/50 Гц
Xарактеристики согласно ISO 9906: 2012-3B
Схема подключения
| Мощность | |
|---|---|
| Температура перекачиваемой жидкости T | -15...+90 В°C |
| Температура окружающей среды, макс. T | 40 В°C |
| Максимальное рабочее давление pmax | 16 бар |
| Минимальный индекс эффективности (MEI) | |
| Минимальный индекс эффективности (MEI) | ≥ 0.40 |
| Мотор | |
| Класс изоляции | F |
| Степень защиты | IP 54 |
| Подключение к сети | 3~400 V, 50 Hz |
| Номинальная мощность электродвигателя P2 | 1.1 кВт |
| Потребляемая мощность P1 | 1.55 кВт |
| Номинальный ток 3~230 В, 50 Гц IN | 4.7 A |
| Номинальный ток 3~400 В, 50 Гц IN | 2.7 A |
| КПД электродвигателя ηm 50% | 81,5 % |
| КПД электродвигателя ηm 75% | 82,7 % |
| КПД электродвигателя ηm 100% | 80,1 % |
| Подключения | |
| Уровень номинального давления (с напорной стороны) PN | PN 25 |
| Уровень номинального давления (на стороне всасывания) PN | PN 25 |
| Материалы | |
| Рабочее колесо | 1.4301 [AISI304] |
| Корпус насоса | EN-GJL-250 (с катафорезным покрытием ) |
| Вал насоса | 1.4301 [AISI304] |
| Статическое уплотнение | EPDM |
| Mechanical seal | BQ1E3GG |
| Данные для заказа | |
| Изделие | Wilo |
| Тип | MVIL 505 |
| Арт.-№ | 4211070 |
| Вес, прим. m | 24.8 кг |
Размеры и габаритные чертежи
Габаритный чертеж
Характеристики
Характеристики 2-полюсный/50 Гц
2-полюсный/50 Гц
Xарактеристики согласно ISO 9906: 2012-3B
Данные для заказа
| Данные для заказа | |
|---|---|
| Изделие | Wilo |
| Тип | MVIL 505 |
| Арт.-№ | 4211070 |
| Номер EAN | 4048482693828 |
| Цвет | Зелено-серебристый |
| Минимальное количество для заказа | 1 |
| Единица минимального кол-ва для заказа | PCE |
| Вес (нетто) kg | 24.8 |
| Длина (нетто) mm | 204 |
| Ширина (нетто) mm | 212 |
| Высота (нетто) mm | 481 |
| Вес (брутто) kg | 26.8 |
| Длина (брутто) mm | 810 |
| Ширина (брутто) mm | 310 |
| Высота (брутто) mm | 440 |
| Вид упаковки | Картон |
| Свойства упаковки | Транспортировочная упаковка |
| Штук на поддон | 1 |
| Количество на один слой | 1 |
Описание изделия
Полный текст
Многоступенчатый нормальновсасывающий вертикальный высоконапорный центробежный насос линейного типа.
Данный насос имеет компактную конструкцию и оснащен сквозным насосным валом электродвигателя и не зависящим от направления вращения скользящим торцовым уплотнением. Секции, рабочие и ведущие колеса выполнены из нержавеющей стали. Корпус насоса выполнен из чугуна с катафорезным покрытием с подсоединениями под овальный фланец.
Насос подходит для водораспределения и повышения давления, промышленных циркуляционных систем, технологической воды, контуров циркуляции охлаждающей воды. Его также можно использовать в моечных установках, в системах орошения.
Особенности/преимущества продукции
- Эргономичная, компактная блочная конструкция
Комплект поставки
- Многоступенчатый высоконапорный центробежный насос Wilo-MVIL
- Инструкция по монтажу и эксплуатации
- Контрфланцы из серого чугуна и соответствующие винты, гайки и уплотнения
Указания по компоновке
- Реле электродвигателя для трехфазного электродвигателя предоставляется заказчиком
- Однофазный электродвигатель оснащен встроенной защитой электродвигателя от перегрева и конденсатором
| Мощность | |
|---|---|
| Температура перекачиваемой жидкости T | -15...+90 В°C |
| Температура окружающей среды, макс. T | 40 В°C |
| Максимальное рабочее давление pmax | 16 бар |
| Минимальный индекс эффективности (MEI) | |
| Минимальный индекс эффективности (MEI) | ≥ 0.40 |
| Мотор | |
| Класс изоляции | F |
| Степень защиты | IP 54 |
| Подключение к сети | 3~400 V, 50 Hz |
| Номинальная мощность электродвигателя P2 | 1.1 кВт |
| Потребляемая мощность P1 | 1.55 кВт |
| Номинальный ток 3~230 В, 50 Гц IN | 4.7 A |
| Номинальный ток 3~400 В, 50 Гц IN | 2.7 A |
| КПД электродвигателя ηm 50% | 81,5 % |
| КПД электродвигателя ηm 75% | 82,7 % |
| КПД электродвигателя ηm 100% | 80,1 % |
| Подключения | |
| Уровень номинального давления (с напорной стороны) PN | PN 25 |
| Уровень номинального давления (на стороне всасывания) PN | PN 25 |
| Материалы | |
| Рабочее колесо | 1.4301 [AISI304] |
| Корпус насоса | EN-GJL-250 (с катафорезным покрытием ) |
| Вал насоса | 1.4301 [AISI304] |
| Статическое уплотнение | EPDM |
| Mechanical seal | BQ1E3GG |
| Данные для заказа | |
| Изделие | Wilo |
| Тип | MVIL 505 |
| Арт.-№ | 4211070 |
| Вес, прим. m | 24.8 кг |
