MVISE 404-2G
Производитель —
Оценка (средняя 5)
Технический паспорт Характеристики Xарактеристики согласно ISO 9906: 2012-3B Габаритный чертеж Схема подключения Мощность Температура перекачиваемой жидкости T -15...+50 В°C Температура окружающей среды, макс. T 50 В°C Максимальное...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — MVISE 404-2G
Технический паспорт
Характеристики
Xарактеристики согласно ISO 9906: 2012-3B
Габаритный чертеж
Схема подключения
| Мощность | |
|---|---|
| Температура перекачиваемой жидкости T | -15...+50 В°C |
| Температура окружающей среды, макс. T | 50 В°C |
| Максимальное рабочее давление pmax | 16 бар |
| Входное давление макс. H | 10 бар |
| Мотор | |
| Класс изоляции | F |
| Степень защиты | IP 44 |
| Подключение к сети | 3~400 В, 50/60 Гц |
| Номинальная мощность электродвигателя P2 | 1.1 кВт |
| Потребляемая мощность P1 | 1.4 кВт |
| Номинальный ток 3~400 В, 50 Гц IN | 4.2 A |
| Материалы | |
| Рабочее колесо | 1.4301 [AISI304] |
| Корпус насоса | 1.4301 [AISI304] |
| Вал насоса | 1.4122 |
| Уплотнение | EPDM |
| Основание насоса | EN-GJL-250 |
| Данные для заказа | |
| Изделие | Wilo |
| Тип | MVISE 404-2G |
| Арт.-№ | 2526591 |
| Вес, прим. m | 28 кг |
Размеры и габаритные чертежи
Габаритный чертеж
Размеры R
1Вј RpРазмеры A
160 ммРазмеры B
212 ммРазмеры C
180 ммРазмеры E
204 ммРазмеры F
50 ммРазмеры G
100 ммРазмеры H
582 ммРазмеры S
75 ммРазмеры U
M10Вес, прим. m
28 кгХарактеристики
Характеристики

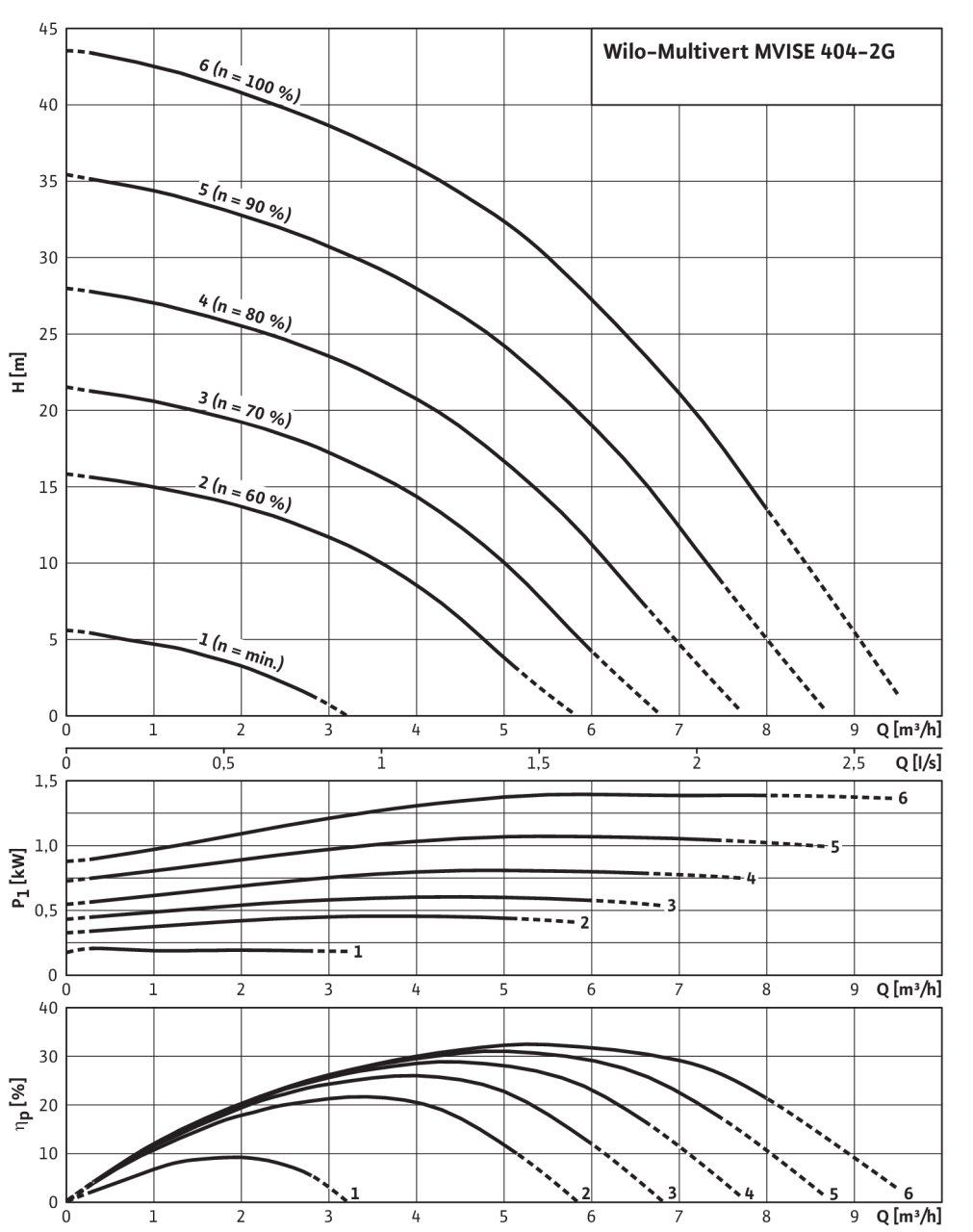

Xарактеристики согласно ISO 9906: 2012-3B
Данные для заказа
| Данные для заказа | |
|---|---|
| Изделие | Wilo |
| Тип | MVISE 404-2G |
| Арт.-№ | 2526591 |
| Номер EAN | 4016322886235 |
| Цвет | Зеленый/черный/серебристый |
| Минимальное количество для заказа | 1 |
| Единица минимального кол-ва для заказа | PCE |
| Вес (нетто) kg | 28 |
| Длина (нетто) mm | 224 |
| Ширина (нетто) mm | 212 |
| Высота (нетто) mm | 582 |
| Вес (брутто) kg | 33 |
| Длина (брутто) mm | 380 |
| Ширина (брутто) mm | 390 |
| Высота (брутто) mm | 650 |
| Вид упаковки | Картон |
| Свойства упаковки | Транспортировочная упаковка |
| Штук на поддон | 1 |
| Количество на один слой | 1 |
Описание изделия
Полный текст

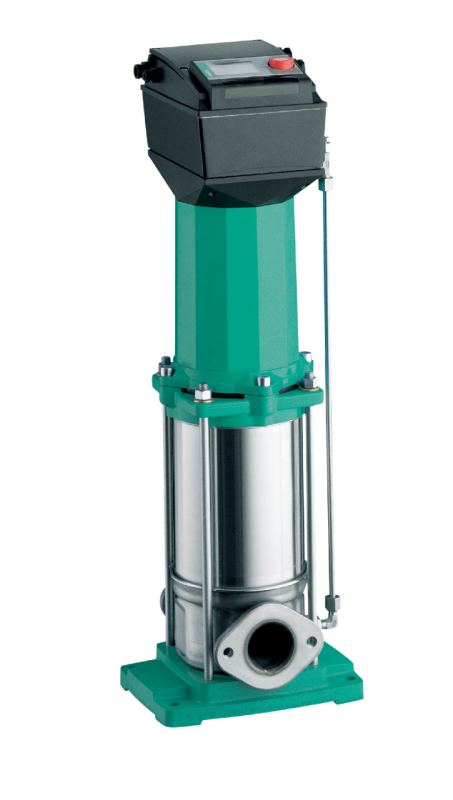

Многоступенчатый нормальновсасывающий вертикальный высоконапорный центробежный насос линейного типа с трехфазным электродвигателем с мокрым ротором и со встроенным частотным преобразователем.
Встроенный частотный преобразователь позволяет осуществлять плавную регулировку частоты вращения.
Способы регулирования
- Режим 1: ручное регулирование частоты вращения с помощью поворотной кнопки
- Режим 2: возможно регулирование давления с помощью сигнала датчика от 4 до 20 мА или 0–10 В или другого способа регулирования (температура, расход и т.д.); установка заданного значения с помощью поворотной кнопки или внешних сигналов 0–10 В или 4–20 мА
- Режим 3: регулирование частоты вращения с помощью внешнего сигнала от 0 до 20 мА или 0–10 В
На электронном модуле имеется устойчивый к короткому замыканию выход напряжения +24 В с макс. нагрузочной способностью контактов 50 мА. Модуль оснащен беспотенциальными контактами для SSM и SBM, беспотенциальными контактами для внешнего включения/выключения, а также встроенным реле электродвигателя с системой определения отсутствия фазы, системой определения отсутствия воды и индикацией кода ошибки на экране. Имеется гнездо для Wilo IF-модулей (PLR, LON) для подсоединения к автоматизированной системе управления зданием.
Насос имеет самовентилирующуюся, компактную конструкцию и оснащен сквозным насосным валом электродвигателя и подшипником со стороны электродвигателя. Все детали гидравлической части, контактирующие с перекачиваемой жидкостью, выполнены из нержавеющей стали. Подсоединение выполняется с помощью овального фланца.
Насос подходит для водораспределения и повышения давления.
Особенности/преимущества продукции
- Технология мокрого ротора
- Практически бесшумная работа (до 20 дБ [А] ниже, чем у обычных насосов)
- Эргономичная, компактная конструкция
- Практически не требует техобслуживания благодаря конструкции без скользящего торцового уплотнения
Комплект поставки
- Многоступенчатый высоконапорный центробежный насос Wilo-Multivert MVISE
- Инструкция по монтажу и эксплуатации
- Контрфланцы из серого чугуна и соответствующие винты, гайки и уплотнения
Указания по компоновке
- Опционально – вставные IF-модули
- Датчики доступны в качестве дополнительных принадлежностей
| Материалы | |
|---|---|
| Рабочее колесо | 1.4301 [AISI304] |
| Корпус насоса | 1.4301 [AISI304] |
| Вал насоса | 1.4122 |
| Основание насоса | EN-GJL-250 |
| Статическое уплотнение | EPDM |
| Мощность | |
| Температура перекачиваемой жидкости T | -15...+50 В°C |
| Температура окружающей среды, макс. T | 50 В°C |
| Входное давление макс. H | 10 бар |
| Мотор | |
| Класс изоляции | F |
| Степень защиты | IP 44 |
| Подключение к сети | 3~400 В, 50/60 Гц |
| Номинальная мощность электродвигателя P2 | 1.10 кВт |
| Потребляемая мощность P1 | 1.4 кВт |
| Номинальный ток 3~400 В, 50 Гц IN | 4.2 A |
| Данные для заказа | |
| Изделие | Wilo |
| Тип | MVISE 404-2G |
| Арт.-№ | 2526591 |
| Вес, прим. m | 28.0 кг |
