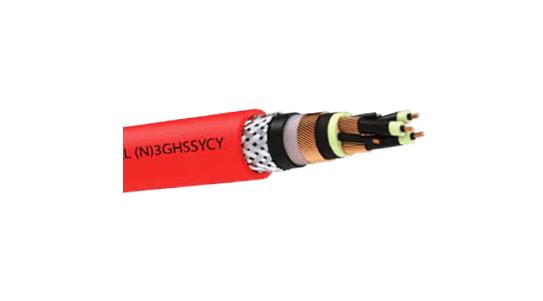

Туннельные кабели

Эти кабели используются для подключения мобильного рабочего оборудования в шахтах и ​​подземных выработках с опасными средами, при стационарной эксплуатации, высоковольтных трансформаторов в горных выработках и туннелях.

Проводники: Гибкий медный электролитический провод в соотв. с DIN VDE 0295 - Класс 5
Изоляция: EPR-соединение типа 3GI3
Жилы пилотного управления: EPR-соединение типа 3GI3
Защитный проводник: изготовлен из простых медных проволок или оплётки из медной проволоки, уложенной концентрически вокруг каждой основной жилы
Электрическое поле управления: Экструдированный внутренний и наружный резиновый полупроводниковый слой. Для кабелей с напряжением 3,6/6 кВ только внешний полупроводящий слой.
Идентификация жил: Основные жилы - естественная окраска, дизайн в соответствии с DIN VDE 0250, часть 1. Пилотные сердечники черного цвета с цифровой кодировкой.

Схема: Три основных проводника наложены друг на друга с тремя контрольными жилами во внешнем промежутке. Защитные жилы концентрически намотаны поверх изоляции силовых жил.
Внутренняя оболочка: соединение из ПВХ типа YM5. Полупроводящая лента + общая концентрическая прокладка медных проводов и синтетическая лента поверх проводов
Защита: ПВХ пластикат типа ДМВ6 в соотв. DIN VDE 0276-603. Оплетка из оцинкованной стальной проволоки, охват минимум 75% ST2 Тип согласно IEC 60502
Внешняя оболочка: оболочка из ПВХ пластиката типа DMV6 в соотв. DIN VDE 0276-603
Цвет: красный или черный

Номинальное напряжение: 3,6 / 6 кВ 6/10 кВ 8,7 / 15 кВ 12/20 кВ 18/30 кВ
Испытательное напряжение переменного тока: 11 кВ 17 кВ 24 кВ 29 кВ 43 кВ

Макс. допустимое рабочее напряжение переменного тока: 4,2 / 7,2 кВ 6,9 / 12 кВ 10,4 / 18 кВ 13,9 / 24 кВ 20,8 / 36 кВ
Макс. допустимое рабочее напряжение постоянного тока: 5,4 / 10,8 кВ 9/18 кВ 13,5 / 27 кВ 18/36 кВ 27/54 кВ

Мин. радиус изгиба Пропускная способность по току: соотв. согласно DIN VDE 0298 часть 3
Рабочая температура: Согласно DIN VDE 0298, часть 4
Фиксированная: -40 ° C… + 80 ° C
Мобильная: + 5 ° C… + 80 ° C

Макс. растягивающая нагрузка кабеля: 20 Н / ммÇ
Макс. кручение: 25º / м.
Скорость передвижения : макс. 30 м / мин.
Минимальное расстояние для изменения направления: 20 XD

Поперечное сечение (мм2)	Общий диаметр Mln-Max (мм)	Сопротивление проводника при 20 ° C (Ом / км)	Приблизительный вес (кг / км)
3,6 / 6 кВ
3 × 25 + 3 × 16 / 3E + 3 × 2,5st + UL	47,0 - 51,0	0,780	3600
3 × 35 + 3 × 16 / 3E + 3 × 2,5st + UL	49,0 - 54,0	0,554	4170
3 × 50 + 3 × 25 / 3E + 3 × 2,5st + UL	52,0 - 57,8	0,386	4850
3 × 70 + 3 × 35 / 3E + 3 × 2,5st + UL	56,1 - 61,2	0,272	5900
3 × 95 + 3X50 / 3E + 3 × 2,5st + UL	60,3 - 66,2	0,206	5900
3 × 120 + 3 × 70 / 3E + 3 × 2,5st + UL	63,8 - 70,2	0,161	8620
3 × 150 + 3 × 70 / 3E + 3 × 2,5st + UL	66,0 - 72,0	0,129	9860
3 × 185 + 3 × 95 / 3E + 3 × 2,5st + UL	70,0 - 74,0	0,106	11300
6/10 кВ
3 × 25 + 3 × 16 / 3E + 3 × 2,5st + UL	54,0 - 57,0	0,780	4200
3 × 35 + 3 × 16 / 3E + 3 × 2,5st + UL	57,1 - 60,2	0,554	4650
3 × 50 + 3 × 25 / 3E + 3 × 2,5st + UL	60,4 - 63,6	0,386	5380
3 × 70 + 3 × 35 / 3E + 3 × 2,5st + UL	65,2 - 68,8	0,272	6450
3 × 95 + 3X50 / 3E + 3 × 2,5st + UL	68,0 - 71,9	0,206	7700
3 × 120 + 3 × 70 / 3E + 3 × 2,5st + UL	70,1 - 76,1	0,161	9260
3 × 150 + 3 × 70 / 3E + 3 × 2,5st + UL	73,0 - 78,0	0,129	10840
3 × 185 + 3 × 95 / 3E + 3 × 2,5st + UL	74,0 - 79,2	0,106	12400
8,7 / 15 кВ
3 × 25 + 3 × 16 / 3E + 3 × 2,5st + UL	54,2 - 58,0	0,780	4530
3 × 35 + 3 × 16 / 3E + 3 × 2,5st + UL	55,0 - 60,0	0,554	5100
3 × 50 + 3 × 25 / 3E + 3 × 2,5st + UL	58,0 - 61,0	0,386	5840
3 × 70 + 3 × 35 / 3E + 3 × 2,5st + UL	65,2 - 67,0	0,272	7840
3 × 95 + 3X50 / 3E + 3 × 2,5st + UL	66,0 - 69,0	0,206	9120
12/20 кВ
3 × 25 + 3 × 16 / 3E + 3 × 2,5st + UL	54,4 - 58,2	0,780	4920
3 × 35 + 3 × 16 / 3E + 3 × 2,5st + UL	55,4 - 60,0	0,554	5400
3 × 50 + 3 × 25 / 3E + 3 × 2,5st + UL	58,0 - 61,0	0,386	6200
3 × 70 + 3 × 35 / 3E + 3 × 2,5st + UL	65,2 - 67,0	0,272	7320
3 × 95 + 3X50 / 3E + 3 × 2,5st + UL	66,0 - 69,0	0,206	8630
3 × 120 + 3 × 70 / 3E + 3 × 2,5st + UL	68,7 - 74,0	0,161	9260
3 × 150 + 3 × 70 / 3E + 3 × 2,5st + UL	74,0 - 78,0	0,129	10460
3 × 185 + 3 × 95 / 3E + 3 × 2,5st + UL	78,0 - 82,0	0,106	11870
