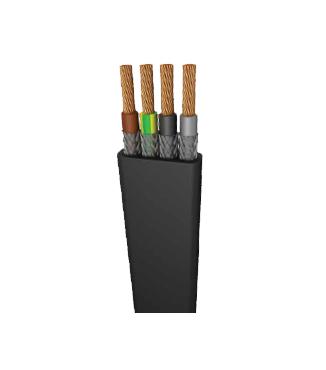

(N)GFLCGOU | Крановые кабели

(N)GFLCGOU

Производитель — ÜNTEL KABLO

Оценка (средняя 0)

Особенно используется для лифтов, кранов, напольных конвейерных систем, лифтов и фестонных систем. Благодаря плоской конструкции, рекомендуется для реализаций, где пространство минимально и требуется меньший радиус изгиба по что круглых кабелей....

Запросить консультацию

Заказать продукцию

Характеристики

Характеристики — (N)GFLCGOU

Особенно используется для лифтов, кранов, напольных конвейерных систем, лифтов и
фестонных систем. Благодаря плоской конструкции, рекомендуется для реализаций,
где пространство минимально и требуется меньший радиус изгиба по
что круглых кабелей. Медные экраны эффективны против электромагнитных воздействий,
вызванных другими кабелями.

ПРОВОДНИК: сечением до 25 мм2, класс 6 и 25 мм2, и выше, класс 5, отожженный электролитическим способом, простые медные провода (луженый провод по запросу)
СЕПЕРАТОР: На проводник можно наклеить подходящую ленту.
ИЗОЛЯЦИЯ: резиновая смесь типа 3GI3
ИДЕНТИФИКАЦИЯ ОСНОВА: В соотв. по VDE0293-308
ЭКРАН: Оплетка луженых медных проводов (минимальная толщина 80%)
ОБОЛОЧКА: резиновая смесь типа 5GM3
ЦВЕТ: Черный (другие цвета по запросу)

КОНСТРУКЦИЯ: DIN VDE 0250-809
ОБЩИЕ ТРЕБОВАНИЯ: DIN VDE 0250-1
РУКОВОДСТВО ПО ПРИМЕНЕНИЮ: DIN VDE 0298-3
ЭЛЕКТРИЧЕСКИЕ ИСПЫТАНИЯ: DIN VDE 0472-501, 503, 508
НЕЭЛЕКТРИЧЕСКИЕ ИСПЫТАНИЯ: DIN VDE 0472-401, 402, 602, 303, 615
В УСЛОВИЯХ ПОЖАРА ИСПЫТАНИЯ: DIN VDE 0472-803, 804

ОГНЕСТОЙКИЙ: VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1
МАСЛОУСТОЙЧИВЫЙ: HD / EN / IEC 60811-2-1, DIN VDE 0473-811-2-1

НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 300/500 В, (0,6 / 1 кВ)
МАКСИМУМ. РАБОЧЕЕ НАПРЯЖЕНИЕ ПЕРЕМЕННОГО ТОКА: 0,7 / 1,2 кВ
МАКСИМУМ. РАБОЧЕЕ НАПРЯЖЕНИЕ ПОСТОЯННОГО ТОКА: 0,9 / 1,8 кВ
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ ПЕРЕМЕННОГО ТОКА: 3,5 кВ
РАБОЧАЯ ТЕМПЕРАТУРА ПРОВОДНИКА: Макс. 90ºC

ТЕМПЕРАТУРА КОРОТКОГО ЗАМЫКАНИЯ ПРОВОДНИКА: Макс. 250ºC
РАБОЧАЯ ТЕМПЕРАТУРА: -
ФИКСИРОВАННАЯ: 50 ° C… + 90 ° C
МОБИЛЬНЫЙ: -30ºC… + 90ºC

МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА: VDE 0298-3 Таб. 3
ТЕКУЩАЯ МОЩНОСТЬ: VDE 0298-4
СКОРОСТЬ ПЕРЕДАЧИ В СИСТЕМАХ FESTOON: до 180 м / мин.
ПОРТАЛ (РАБОТА С ПОМОЩЬЮ): Нет приложения
МАКСИМУМ. НАГРУЗКА НА КАБЕЛЬ НЕ ДОПУСКАЕТСЯ КРУТИЧНОЕ НАПРЯЖЕНИЕ: 15 Н / мм2 для статического

Поперечное сечение (мм2)	Общий диаметр Мин. - Макс. (мм)	Приблизительный вес (кг / км)
4 х 1,5	6,2 х 17,8 - 7,2 х 20,4	220
4 х 2,5	7,2 х 21,6 - 8,3 х 24,8	320
4 х 4	10,1 х 27,8 - 11,6 х 31,9	505
4 х 6	10,1 х 29,8 - 11,6 х 34,1	605
4 х 10	11,0 х 34,6 - 12,7 х 39,6	840
4 х 16	13,0 х 39,8 - 14,9 х 45,7	1180
4 х 25	14,4 х 45,1 - 16,5 х 51,7	1605
4 х 35	16,3 х 52,8 - 18,7 х 60,5	2520
4 х 50	19,1 х 61,8 - 21,7 х 66,0	2860
4 х 70	20,8 х 71,8 - 24,75 х 75,8	4790
4 х 95	23,25 х 80,2 - 27,25 х 84,0	5950
4 х 120	28,05 х 91,8 - 31,05 х 96,8	7750
5 х 1,5	5,95 х 26,55 - 7,95 х 28,55	440
5 х 2,5	7,25 х 30,65 - 9,25 х 32,65	590
5 х 4	8,55 х 34,75 - 10,55 х 36,75	770
5 х 6	9,15 х 37,75 - 11,15 х 39,75	920
5 х 10	10,65 х 45,25 - 12,65 х 47,25	1290
5 х 25	14,85 х 61,45 - 16,85 х 63,45	2490
7 х 1,5	5,95 х 34,85 - 7,95 х 36,85	570
7 х 2,5	7,25 х 40,35 - 9,25 х 42,35	790
7 х 4	8,55 х 45,85 - 10,55 х 47,85	1010
7 х 6	9,15 х 50,05 - 11,15 х 52,05	1220
7 х 10	10,0 х 57,6 - 12,0 х 59,6	1550
7 х 25	15,0 х 82,8 - 17,0 х 84,8	3350
7 х 35	16,3 х 94,8 - 18,7 х 99,8	4500
8 х 1,5	7,2 х 34,6 - 8,3 х 39,6	470
8 х 2,5	7,25 х 43,2 - 9,25 х 45,2	830
10 х 1,5	7,55 х 47,9 - 8,55 х 49,9	810
12 х 1,5	8,1 х 52,0 - 8,0 х 54,0	796
12 х 2,5	7,75 х 65,1 - 9,6 х 69,0	1020
24 х 1,5	8,15 х 112,6 - 9,15 х 114,6	1930 г.
24 х 2,5	9,05 х 130,6 - 11,05 х 132,6	2760
