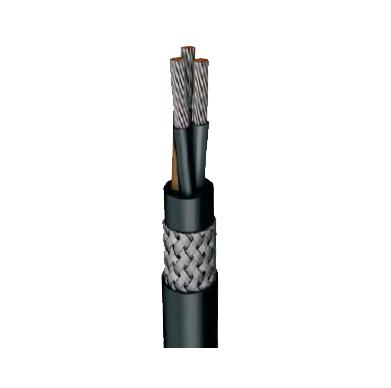

Крановые кабели

В качестве гибкого силового кабеля низкого напряжения и кабеля управления, а также во
всех цепных системах и гирляндах для соединительных и управляющих кабелей в подъемных
устройствах, погрузочно-разгрузочном оборудовании, подъемных установках и транспортных
машинах для тяжелых механических нагрузок, в сухих, влажных или влажных помещениях и
во влажных промышленных помещениях. условия. Подходит для применения в условиях
высоких механических нагрузок и частых изгибов во время эксплуатации.

ПРОВОДНИК: Отожженные электролитическим способом многожильные луженые медные провода класса 5 (гладкий провод по запросу)
СЕПАРАТОР: На проводник можно наклеить подходящую ленту.
ИЗОЛЯЦИЯ: Эластомерный компаунд типа 3GI3
ИДЕНТИФИКАЦИЯ ОСНОВА: В соотв. согласно VDE 0293-308
СЕПАРАТОР: Поверх наложенного материала можно наклеить подходящую ленту.
ВНУТРЕННЯЯ ОБОЛОЧКА: Эластомерная смесь
ЭКРАН: оплетка из луженой медной проволоки. 80% покрытие
НАРУЖНАЯ ОБОЛОЧКА: эластомерный компаунд типа 5ГМ3
ЦВЕТ: Черный (другие цвета по запросу)

КОНСТРУКЦИЯ: DIN VDE 0250-814
ОБЩИЕ ТРЕБОВАНИЯ: DIN VDE 0250-1
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ: DIN VDE 0298-3
ЭЛЕКТРИЧЕСКИЕ ИСПЫТАНИЯ: DIN VDE 0472-501, 502, 503, 508
НЕЭЛЕКТРИЧЕСКИЕ ИСПЫТАНИЯ: DIN VDE 0472-401, 402, 602, 303, 615
В УСЛОВИЯХ ПОЖАРА ИСПЫТАНИЯ: DIN VDE 0472-803, 804

ОГНЕСТОЙКИЙ: VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1
МАСЛОСТОЙКОСТЬ: HD / EN / IEC 60811-2-1, DIN VDE 0473-811-2-1

НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 0,6 / 1 кВ
МАКСИМУМ. РАБОЧЕЕ НАПРЯЖЕНИЕ ПЕРЕМЕННОГО ТОКА: 0,7 / 1,2 кВ
МАКСИМУМ. РАБОЧЕЕ НАПРЯЖЕНИЕ ПОСТОЯННОГО ТОКА: 0,9 / 1,8 кВ
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ ПЕРЕМЕННОГО ТОКА: 3,5 кВ
РАБОЧАЯ ТЕМПЕРАТУРА ПРОВОДНИКА: Макс. 90ºC

ТЕМПЕРАТУРА КОРОТКОГО ЗАМЫКАНИЯ ПРОВОДНИКА: Макс. 250ºC
РАБОЧАЯ ТЕМПЕРАТУРА
ФИКСИРОВАННОЕ: -40ºC… + 80ºC
МОБИЛЬНЫЙ: -25ºC… + 80ºC

МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА: VDE 0298-3 Таб. 3
ТЕКУЩАЯ ГРУЗОПОДЪЕМНОСТЬ: VDE 0298-4
СКОРОСТЬ ПУТЕШЕСТВИЯ
В ФЕСТОННЫХ СИСТЕМАХ: до 240 м / мин
МАКСИМУМ. НАГРУЗКА НА РАСТЯЖЕНИЕ КАБЕЛЯ: 15 Н / мм2

Поперечное сечение (мм2)	Общий диаметр Мин. - Макс. (мм)	Приблизительный вес (кг / км)
4 х 4	15,0 - 18,0	495
4 х 6	17,2 - 20,2	700
4 х 10	19,9 - 23,0	940
3 х 16 + 3 х 16/3	27,8 - 30,8	1630
3 х 25 + 3 х 16/3	30,9 - 33,9	2070
3 х 35 + 3 х 16/3	33,1 - 36,1	2450
3 х 50 + 3 х 25/3	38,6 - 41,6	2740
3 х 16 + 3 х 2,5	22,8 - 25,9	1200
3 х 25 + 3 х 4	25,7 - 29,0	1610
3 х 35 + 3 х 10	29,6 - 32,8	2300
3 х 70 + 3 х 10	41,4 - 44,6	4100
3 х 95 + 3 х 16	45,2 - 48,2	5040
