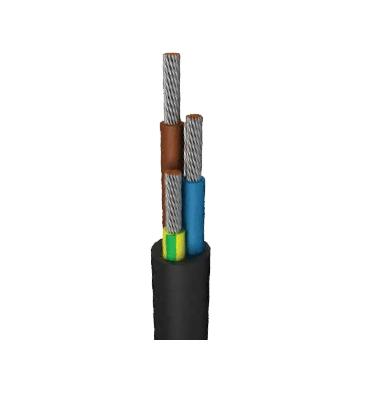

Крановые кабели

В качестве гибкого силового кабеля низкого напряжения и кабеля управления, а также
во всех цепных системах и гирляндах для подключения и контрольный кабель в подъемных
устройствах, подъемно-транспортном оборудовании, подъемных установках и транспортных машинах.
для тяжелых механических нагрузок, в сухих, сырых или влажных помещениях и во влажных
промышленных условиях. Подходит для применения при высоких механических нагрузках и частых
изгибах во время эксплуатации.

ПРОВОДНИК: отожженный электролитическим способом, многопроволочные одножильные медные провода класса 5 (гладкий провод по запросу)
СЕПЕРАТОР: На проводник можно наклеить подходящую ленту.
ИЗОЛЯЦИЯ: Эластомерный компаунд типа 3GI3
ИДЕНТИФИКАЦИЯ ОСНОВА: В соотв. согласно VDE 0293-308
СЕПЕРАТОР: Поверх наложенного материала можно наклеить подходящую ленту.
ВНУТРЕННЯЯ ОБОЛОЧКА: эластомерный компаунд типа GM1b
НАРУЖНАЯ ОБОЛОЧКА: эластомерный компаунд типа 5ГМ3
ЦВЕТ: Черный (другие цвета по запросу)

КОНСТРУКЦИЯ: DIN VDE 0250-814
ОБЩИЕ ТРЕБОВАНИЯ: DIN VDE 0250-1
РУКОВОДСТВО ПО ПРИМЕНЕНИЮ: DIN VDE 0298-3
ЭЛЕКТРИЧЕСКИЕ ИСПЫТАНИЯ: DIN VDE 0472-501, 502, 503, 508
НЕЭЛЕКТРИЧЕСКИЕ ИСПЫТАНИЯ: DIN VDE 0472-401, 402, 602, 303, 615
В УСЛОВИЯХ ПОЖАРА ИСПЫТАНИЯ: DIN VDE 0472-803, 804

ОГНЕСТОЙКИЙ: VDE 0482-332-1-2, DIN EN 60332-1-2, EC 60332-1
МАСЛОУСТОЙЧИВЫЙ: HD / EN / IEC 60811-2-1, DIN VDE 0473-811-2-1

НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 0,6 / 1 кВ
МАКСИМУМ. РАБОЧЕЕ НАПРЯЖЕНИЕ ПЕРЕМЕННОГО ТОКА: 0,7 / 1,2 кВ
МАКСИМУМ. РАБОЧЕЕ НАПРЯЖЕНИЕ ПОСТОЯННОГО ТОКА: 0,9 / 1,8 кВ
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ ПЕРЕМЕННОГО ТОКА: 3,5 кВ
РАБОЧАЯ ТЕМПЕРАТУРА ПРОВОДНИКА: Макс. 90ºC

ТЕМПЕРАТУРА КОРОТКОГО ЗАМЫКАНИЯ ПРОВОДНИКА: Макс. 250ºC
РАБОЧАЯ ТЕМПЕРАТУРА
ФИКСИРОВАННОЕ: -40ºC… + 80ºC
МОБИЛЬНЫЙ: -25ºC… + 80ºC

МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА: VDE 0298-3 Таб. 3
ТЕКУЩАЯ МОЩНОСТЬ: VDE 0298-4
СКОРОСТЬ НАМАТЫВАНИЕ
В ФЕСТОННЫХ СИСТЕМАХ: до 240 м / мин
ПРИ НАВИГАНИИ: 60 м / мин. горизонтальный
МАКСИМУМ. НАГРУЗКА НА РАСТЯЖЕНИЕ КАБЕЛЯ: 15 Н / мм2

Поперечное сечение (мм2)	Общий диаметр Мин. - Макс. (мм)	Приблизительный вес (кг / км)
1 х 35	12,3 - 13,9	430
1 х 50	15,0 - 16,6	625
1 х 70	16,5 - 18,5	835
1 х 95	18,9 - 20,9	1070
1 х 120	20,8 - 22,8	1340
1 х 150	22,9 - 24,9	1650
1 х 185	24,8 - 27,8	2010 г.
3 х 35 + 3 х 16/3	27,7 - 30,7	1800
3 х 50 + 3 х 25/3	32,5 - 35,5	2540
3 х 70 + 3 х 35/3	39,1 - 42,1	3570
4 х 2,5	11,8 - 13,4	270
4 х 4	13,9 - 15,5	350
4 х 6	15,9 - 17,9	475
4 х 10	18,2 - 20,2	680
4 х 16	22,9 - 24,9	1070
4 х 25	26,9 - 29,9	1600
4 х 35	30,1 - 33,1	2090
4 х 50	35,7 - 38,7	2970
5 х 4	15,7 - 17,7	450
5 х 6	17,5 - 19,5	575
5 х 10	20,8 - 22,8	865
5 х 16	24,6 - 27,6	1300
5 х 25	29,5 - 32,5	1940 г.
12 х 1,5	16,0 - 18,4	440
18 х 1,5	18,7 - 20,7	650
24 х 1,5	22,1 - 24,1	805
30 х 1,5	23,3 - 25,3	930
36 х 1,5	24,6 - 27,6	1090
7 х 2,5	15,3 - 17,4	450
12 х 2,5	18,0 - 20,0	610
18 х 2,5	21,5 - 23,5	865
24 х 2,5	24,0 - 27,0	1110
30 х 2,5	26,4 - 29,4	1200
36 х 2,5	28,7 - 31,7	1550
